三段伸缩式装卸皮带输送设备结构设计

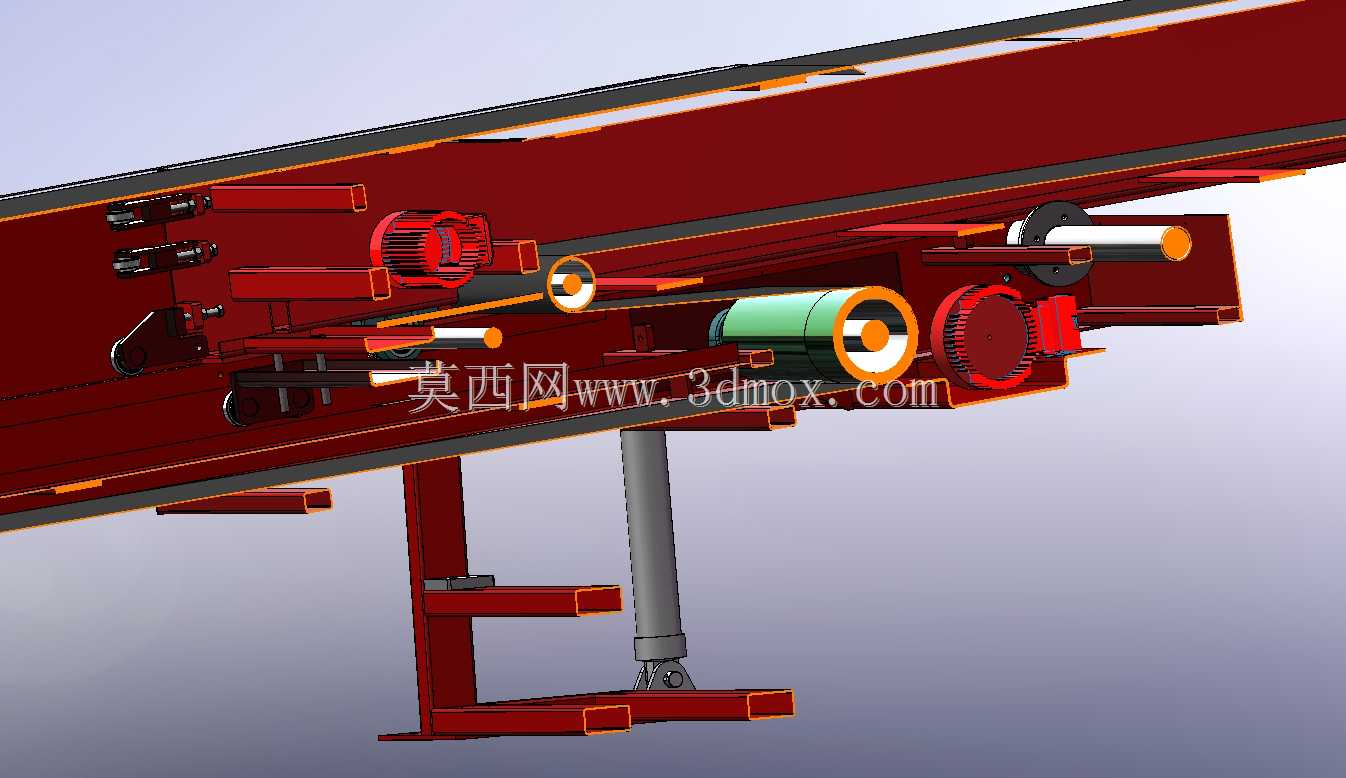

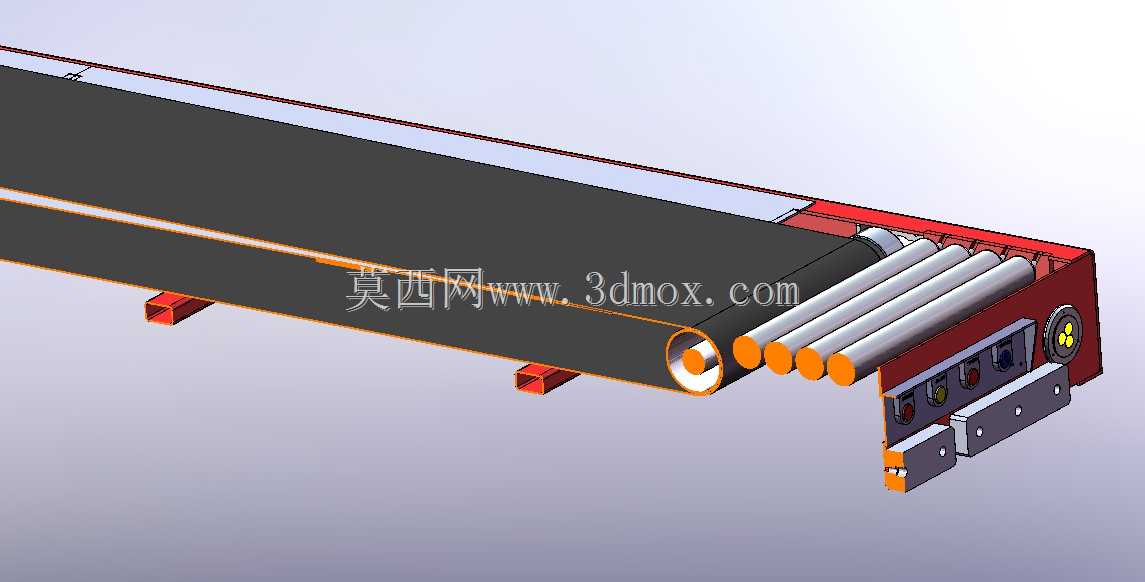

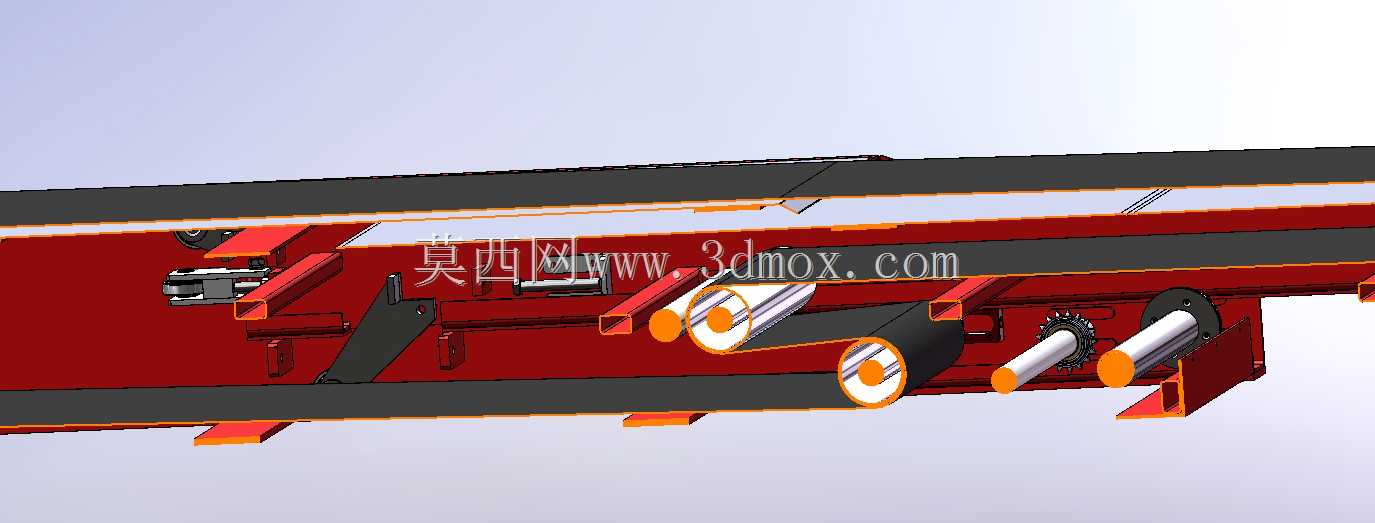

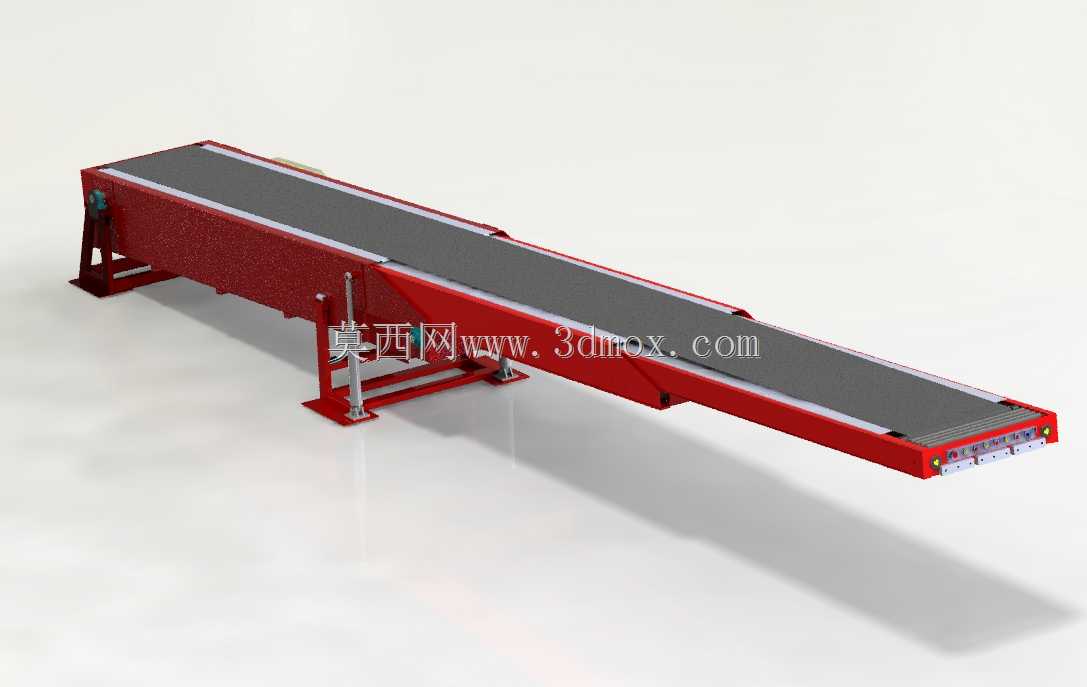

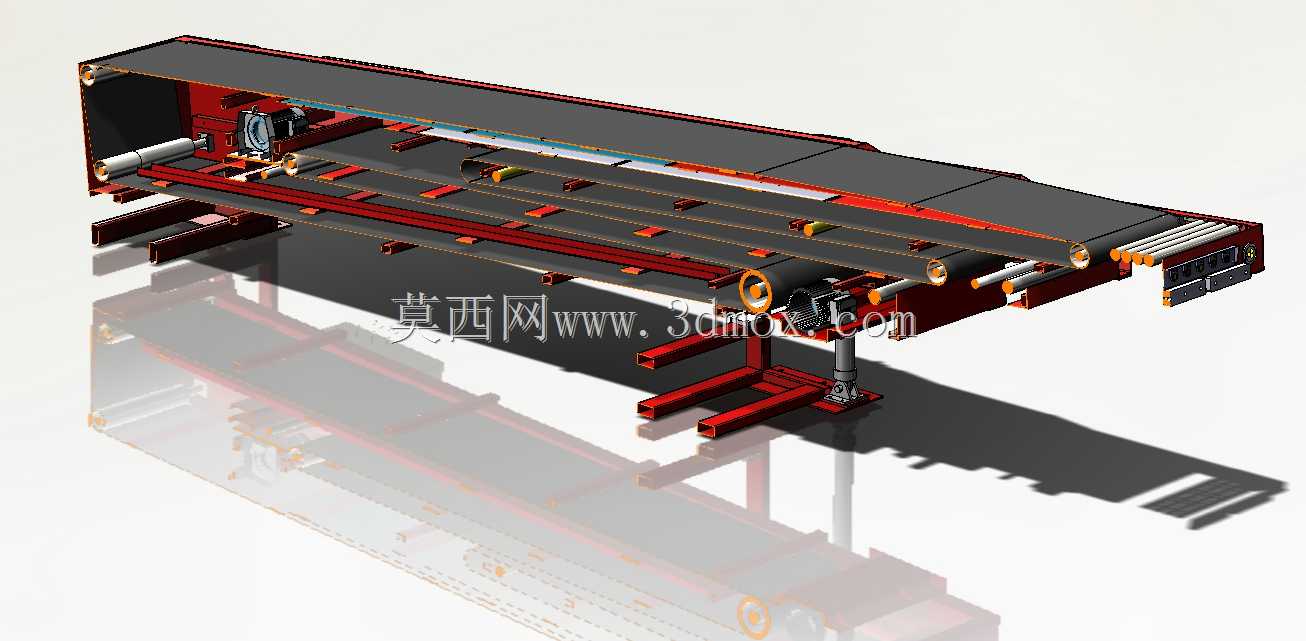

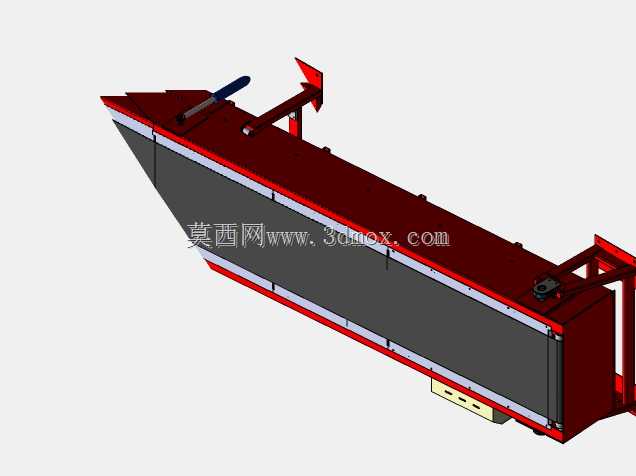

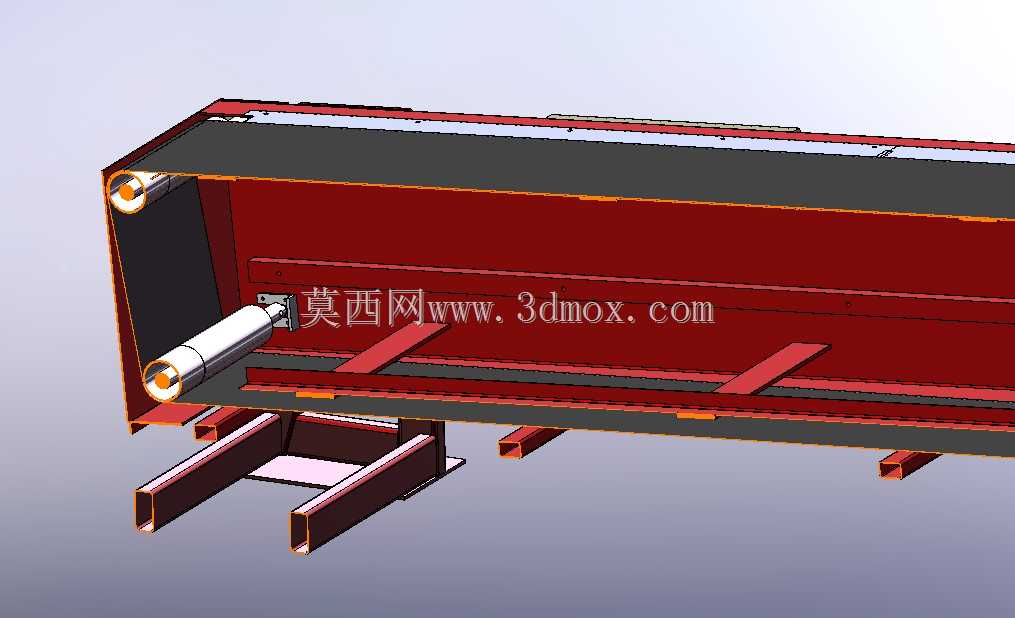

这款三段伸缩式皮带输送设备，主要面向物流仓储、快递分拨、生产制造车间的装卸货场景设计，可适配不同长度的装卸作业需求，解决传统固定长度皮带机无法灵活匹配货厢深度、远距离装卸需人工反复搬运的痛点，在货车装卸、生产线跨工位转运、仓库出入库码垛环节都能发挥核心作用，大幅降低人工搬运的劳动强度，压缩单次装卸作业的耗时。设备的核心功能依托三段嵌套式伸缩机架实现，在普通带式输送机的基础上增设了可逐级滑移的伸缩段结构，用户可根据实际作业的距离需求，通过调节按钮控制伸缩段的伸出长度，最长伸出状态可覆盖十余米的作业距离，完全缩回时整机长度仅为最大长度的三分之一左右，占用的存放空间极小，可灵活在狭窄的仓库通道、月台区域周转布置。设计过程中，优先考虑了设备运行的稳定性与伸缩动作的顺畅性，机架主体采用高强度型钢焊接成型，每段伸缩机架之间配置了耐磨导向滑轨与限位防护结构，避免伸缩过程中出现卡滞、脱轨的问题；支撑腿设计为可调节高度的结构，可根据月台高度、货厢底板高度调整整机的作业倾角与水平高度，适配不同车型的装卸需求，支脚底部配置了防滑减震垫，安装时无需复杂的地脚固定，放置在平整的硬化地面即可稳定运行，安装边界灵活，既可以固定在月台上作为常驻装卸设备，也可以配置脚轮作为移动输送设备在厂区内灵活调度。皮带选用耐磨防滑的工业输送皮带，表面做了防滑纹理处理，可平稳输送纸箱、袋装货物、零散周转箱等多种类型的货品，驱动端配置了减速电机与张紧调节机构，可根据输送货物的重量调整皮带张紧度，避免重载情况下出现皮带打滑、跑偏的问题；设备末端的伸缩段端部设置了平缓的过渡托板，货物输送到端部时可平稳滑落到货厢内部或码垛工位，不会出现货物磕碰掉落的情况。整体结构采用模块化设计思路，各段机架、驱动组件、托辊组件都为可拆分结构，后期维护更换配件时无需整体拆解设备，日常保养仅需定期检查滑轨润滑状态、皮带磨损情况即可，运维难度低，可适配长时间连续作业的物流分拨、生产流水线使用需求，相比传统固定长度输送机，作业覆盖范围提升两倍以上，场地适配性更强。
