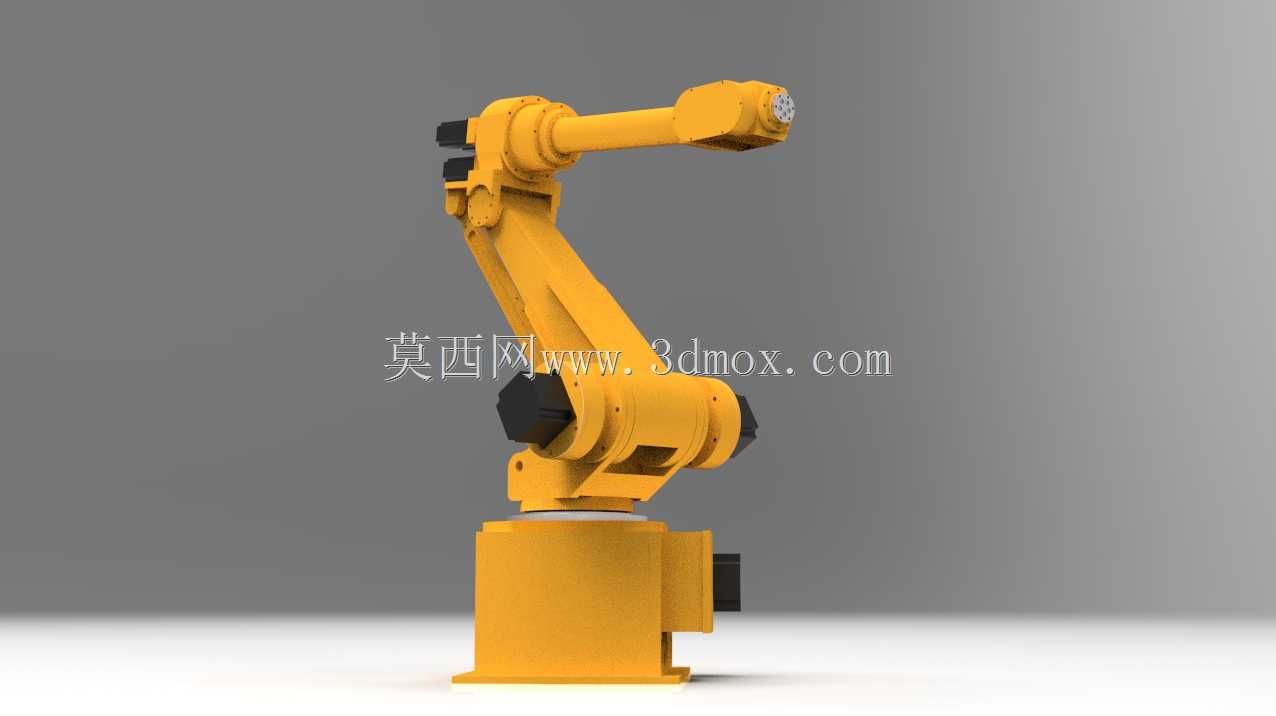

六轴负载6kg工业自动机械臂结构设计

这款六轴机械臂面向中小负载的工业自动化作业场景设计，可广泛应用于3C电子零部件装配、小型五金件上下料、轻量产品码垛搬运、焊接工位辅助夹持、喷涂工位轨迹作业、实验室样品自动化转运等场景，能够替代人工完成重复度高、定位精度要求严苛、长时间连续作业的生产工序，帮助产线提升作业一致性，降低人工操作的误差与劳动强度。

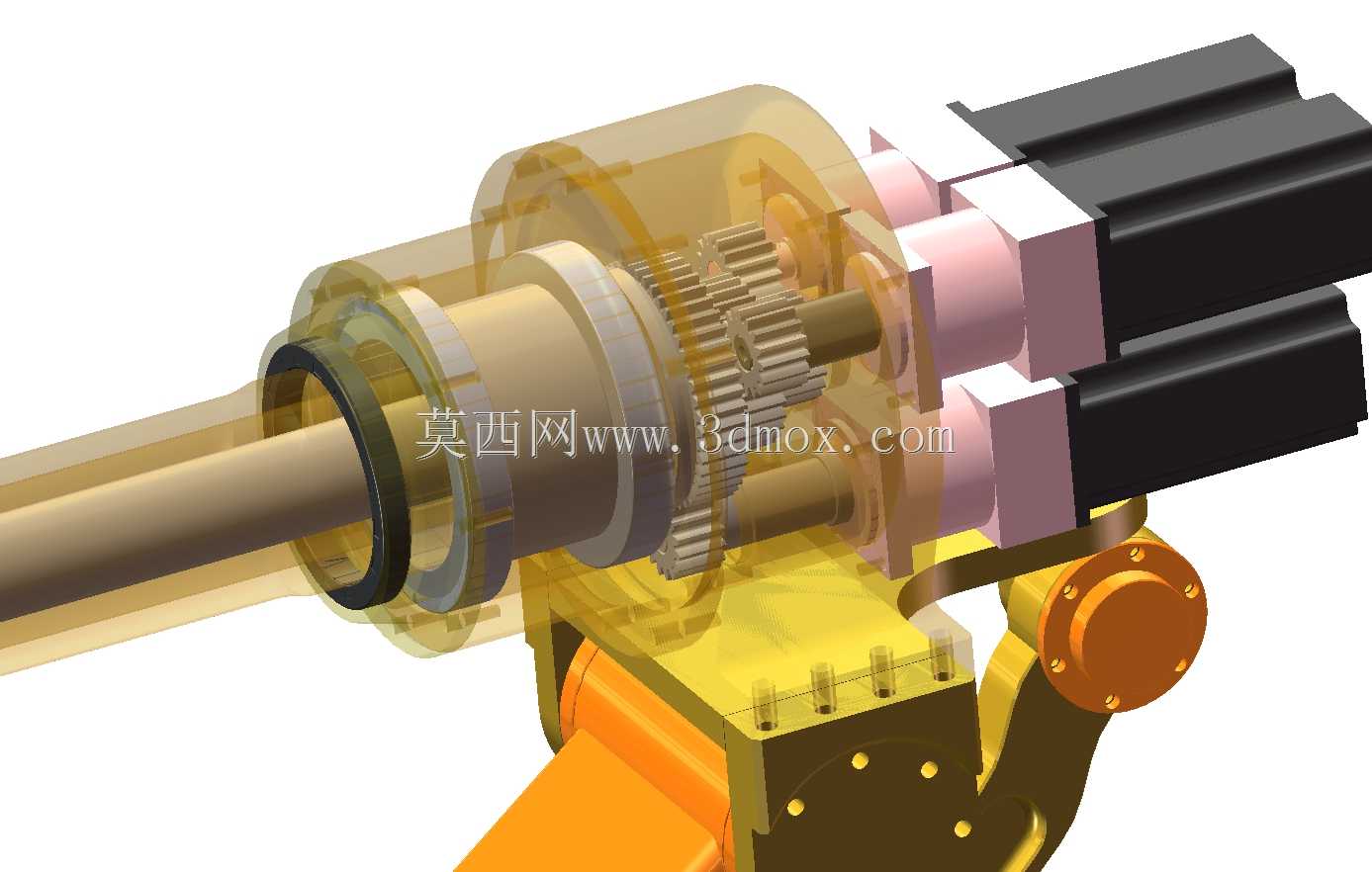

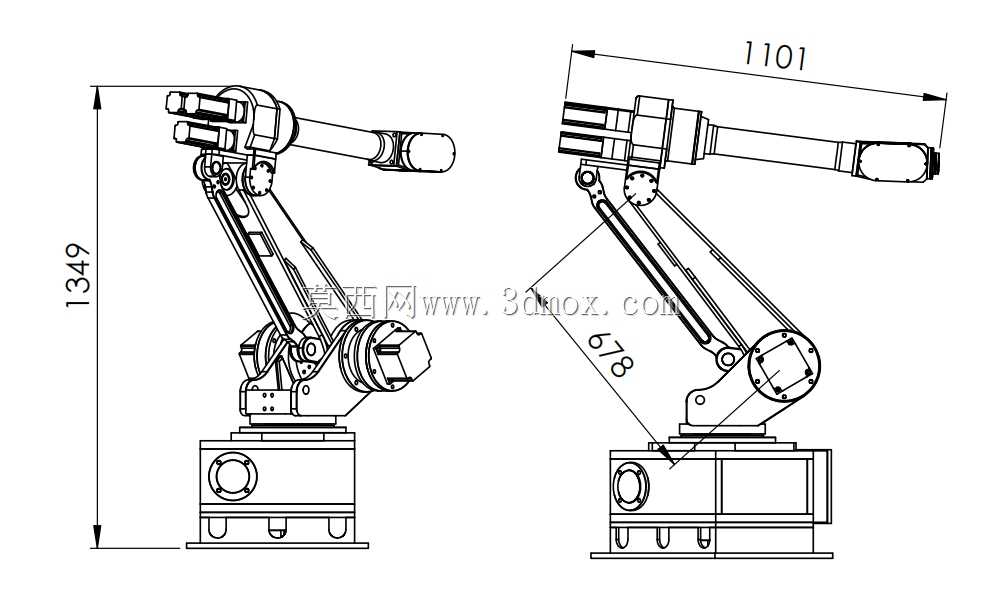

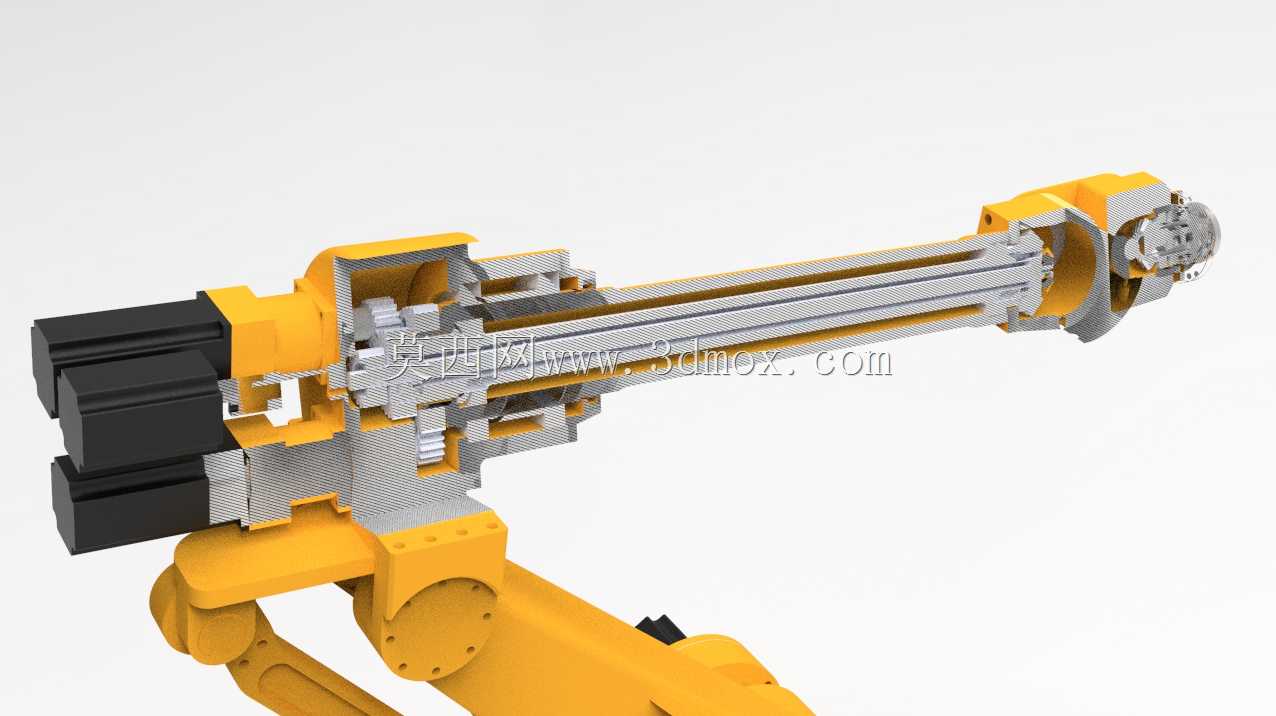

在功能特性设计上，该机械臂额定最大负载为6kg，能够覆盖绝大多数中小规格工业工件的操作需求，臂展可达1100mm，作业半径可覆盖单工位周边的上下料台、工装夹具位、检测工位等多个作业点，无需额外增设移动导轨即可完成常规工位的全范围覆盖。设计过程中针对腕部结构做了中空走线优化，将驱动线缆、信号管线全部内置在腕部的中空腔体内部，既避免了管线外露在作业过程中与周边设备、工件发生剐蹭缠绕的风险，也让关节回转动作更加顺畅灵活，大幅降低了管线磨损带来的后期维护成本。整机防护等级达到IP54，可适配有轻度粉尘、少量切削液飞溅的普通机加工车间、装配车间环境，具备基础的防尘防水能力，无需额外加装防护外罩即可在常规工业环境下稳定运行，重复定位精度控制在0.06mm，能够满足精密装配、精准涂胶、轨迹焊接等对定位精度有较高要求的工序需求。

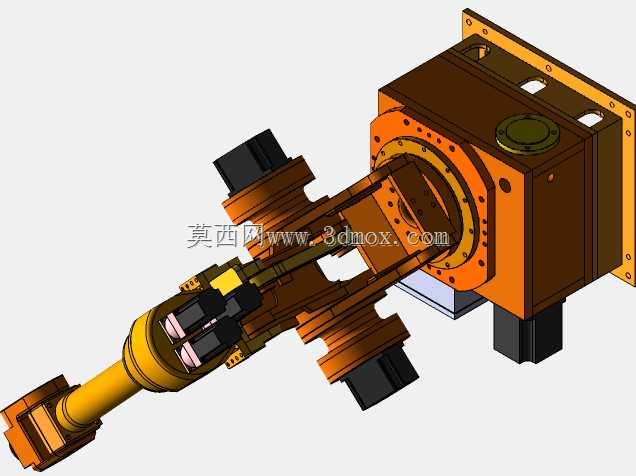

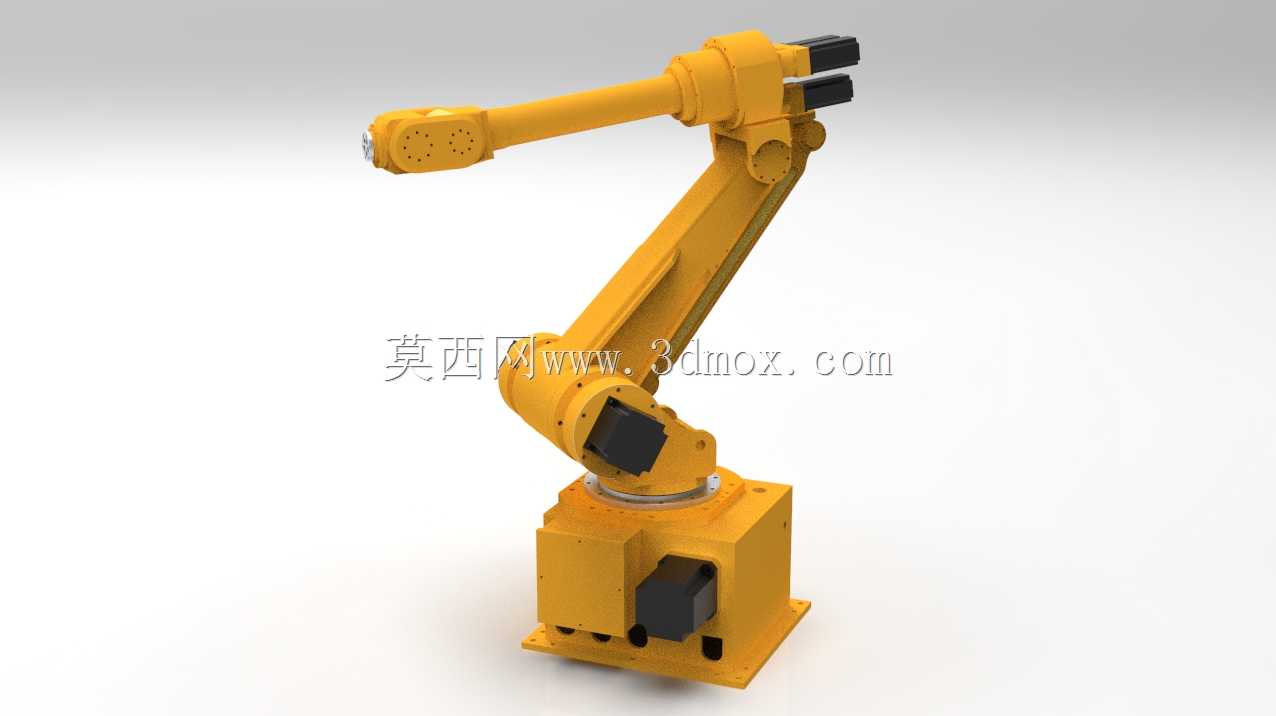

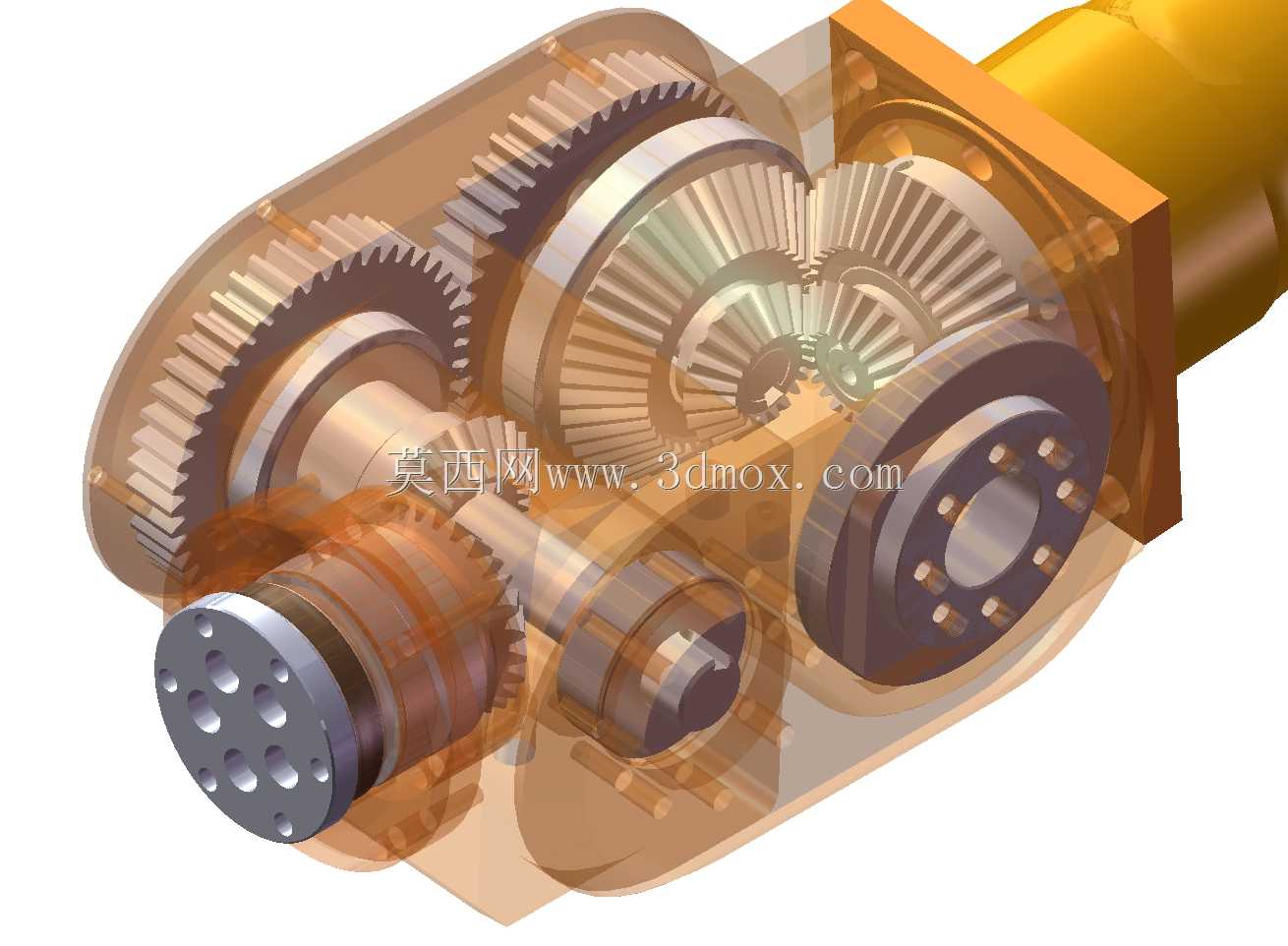

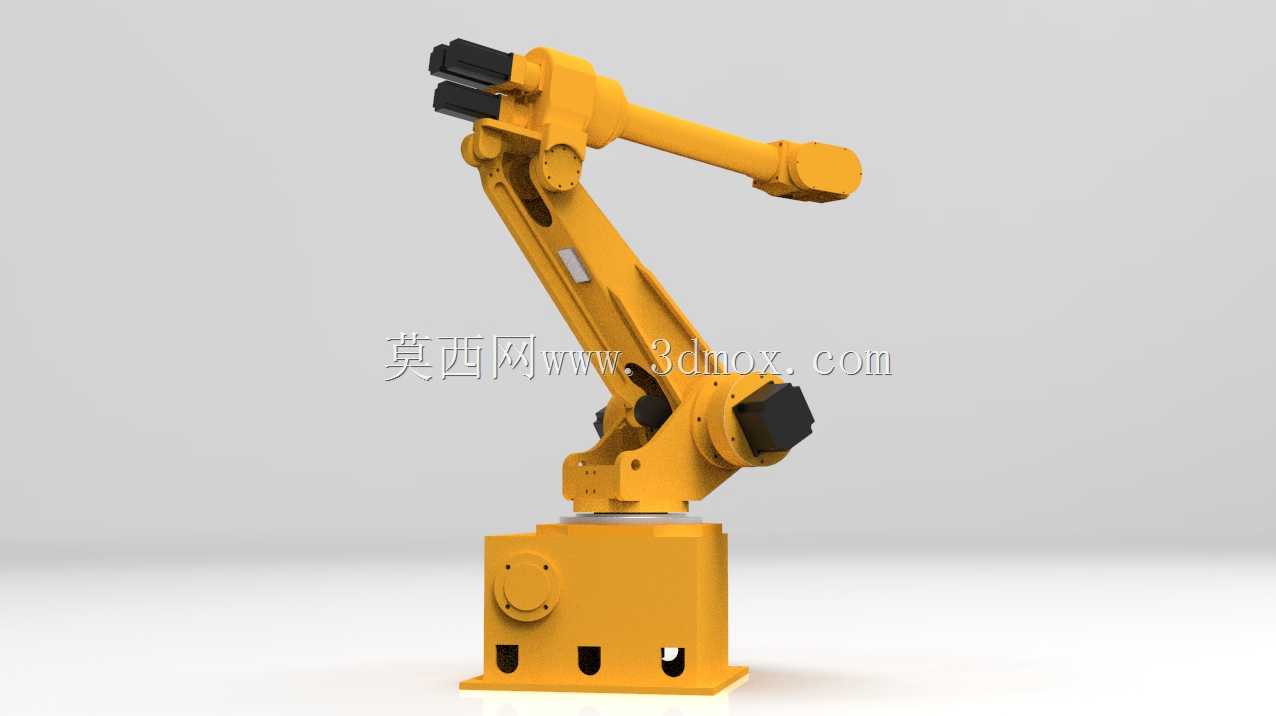

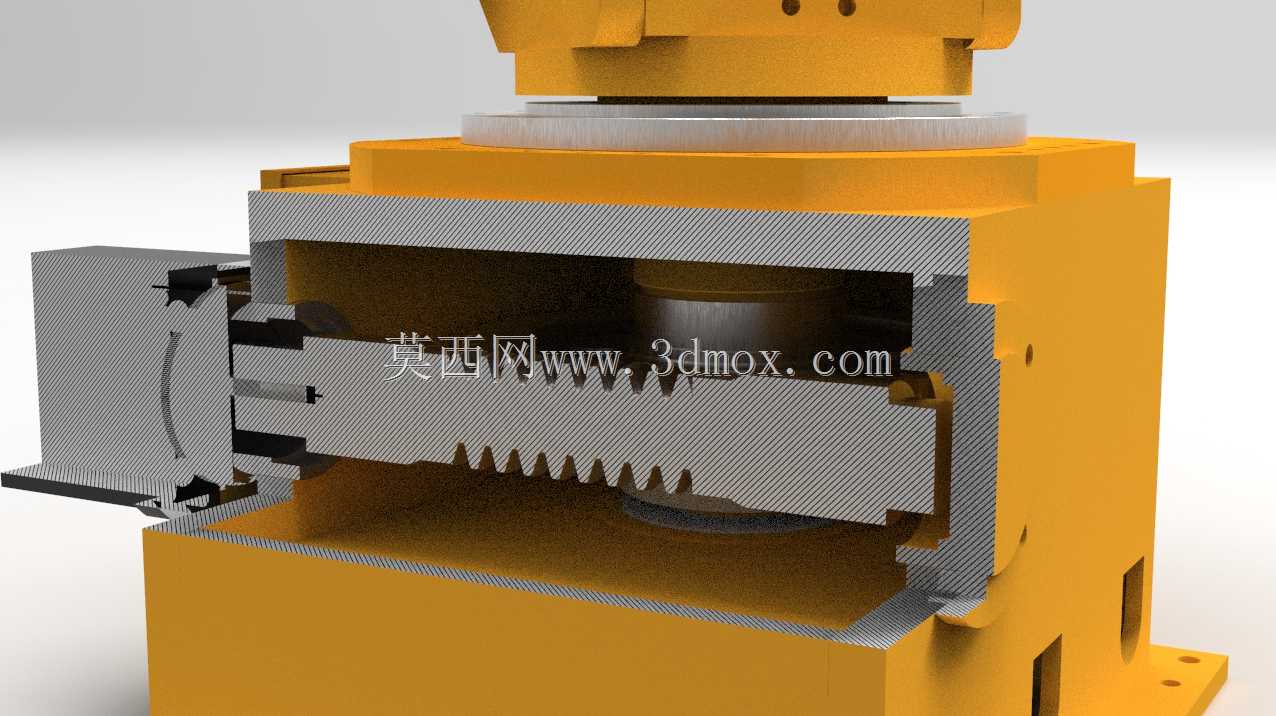

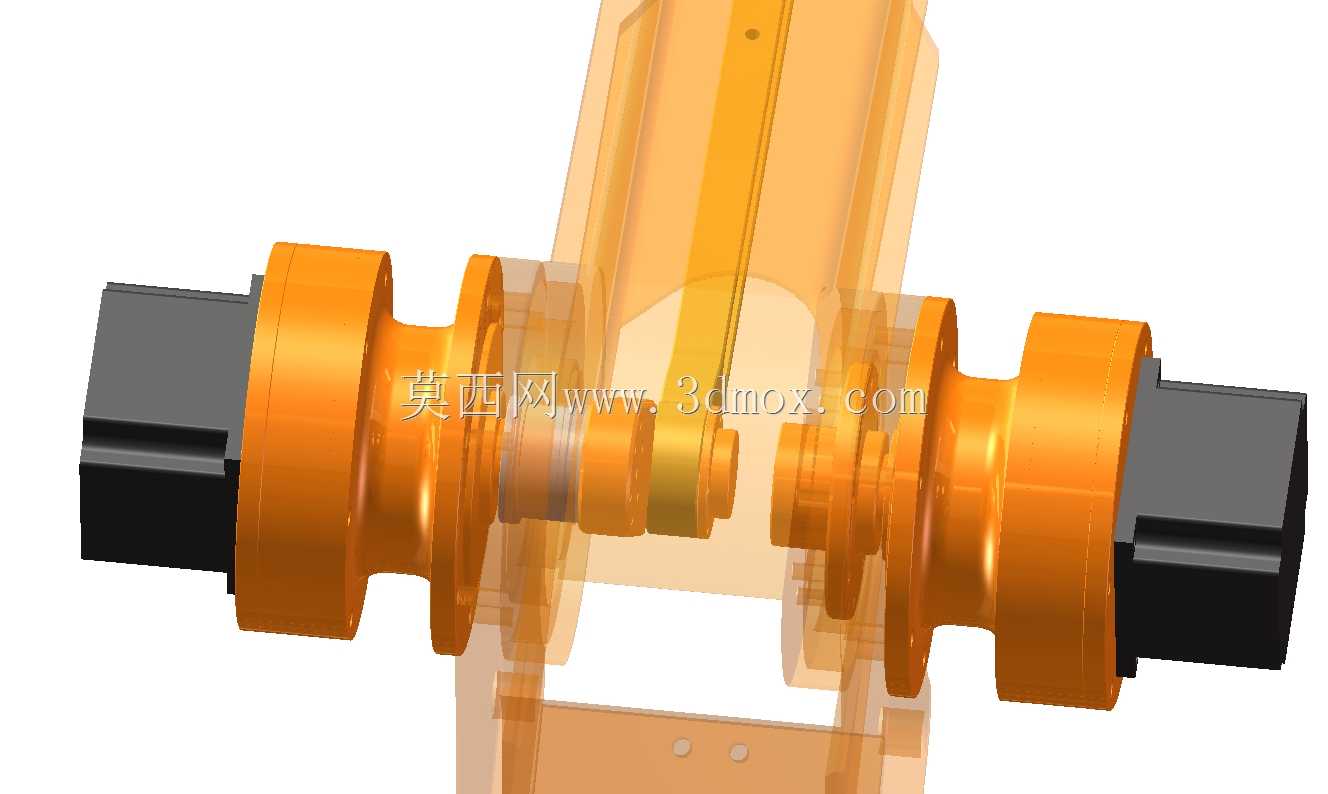

整体结构设计遵循紧凑化、轻量化的思路，在保证关节结构刚性、负载能力满足要求的前提下，尽可能缩小底座安装尺寸、降低整机自重，既可以落地固定在车间地面使用，也可以倒装在生产线顶部机架、侧装在设备侧壁上适配不同的产线布局需求。底座采用方形稳固结构，预留了标准的安装固定孔位，安装时只需匹配对应孔位完成地脚固定即可，无需额外制作复杂的安装基座。关节部位采用成熟的回转支承加伺服驱动的结构布局，每个关节的运动范围都做了合理的限位设计，避免作业过程中出现关节超程碰撞的问题，大臂、小臂采用流线型的铸造壳体结构，在保证结构强度的同时优化了外观造型，也减少了动作过程中的风阻与积灰死角。整机的重心经过反复校核优化，即使在最大臂展、满负载的极限工况下，也能保持稳定的支撑状态，不会出现倾覆风险，适配绝大多数离散制造产线的自动化升级改造需求。
