桁架机械手配套双工位数控车床上下料单元

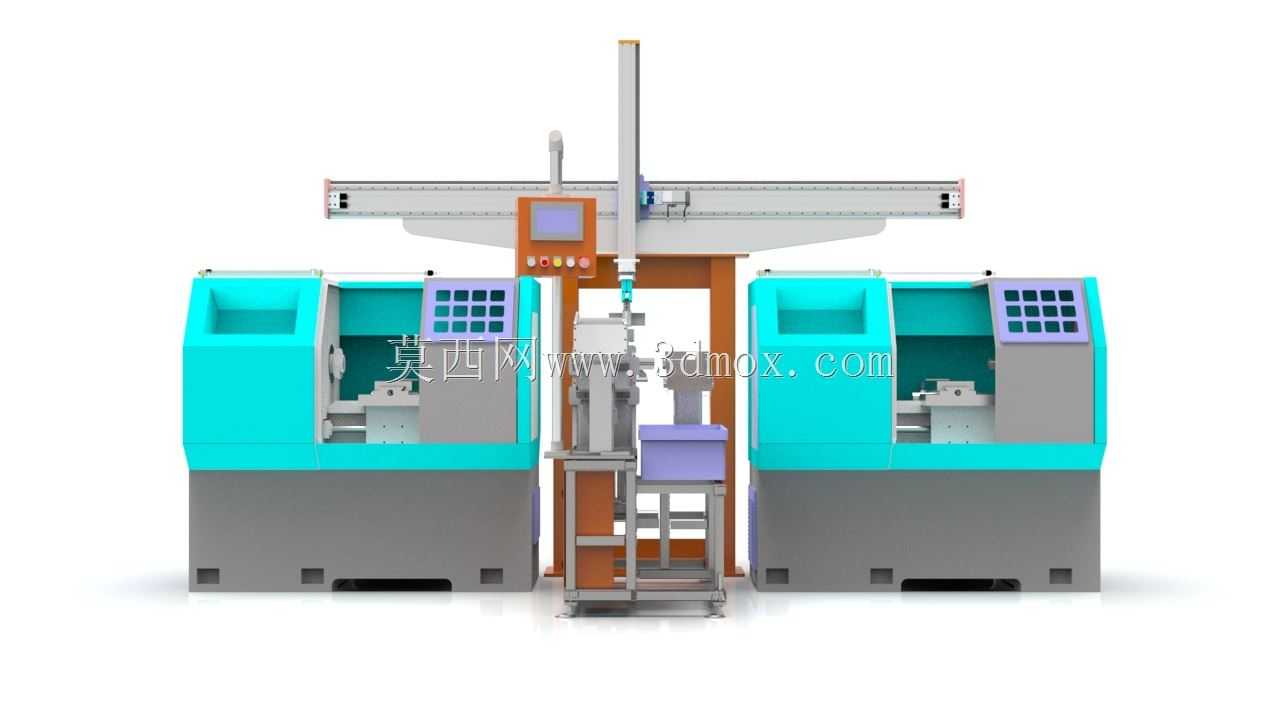

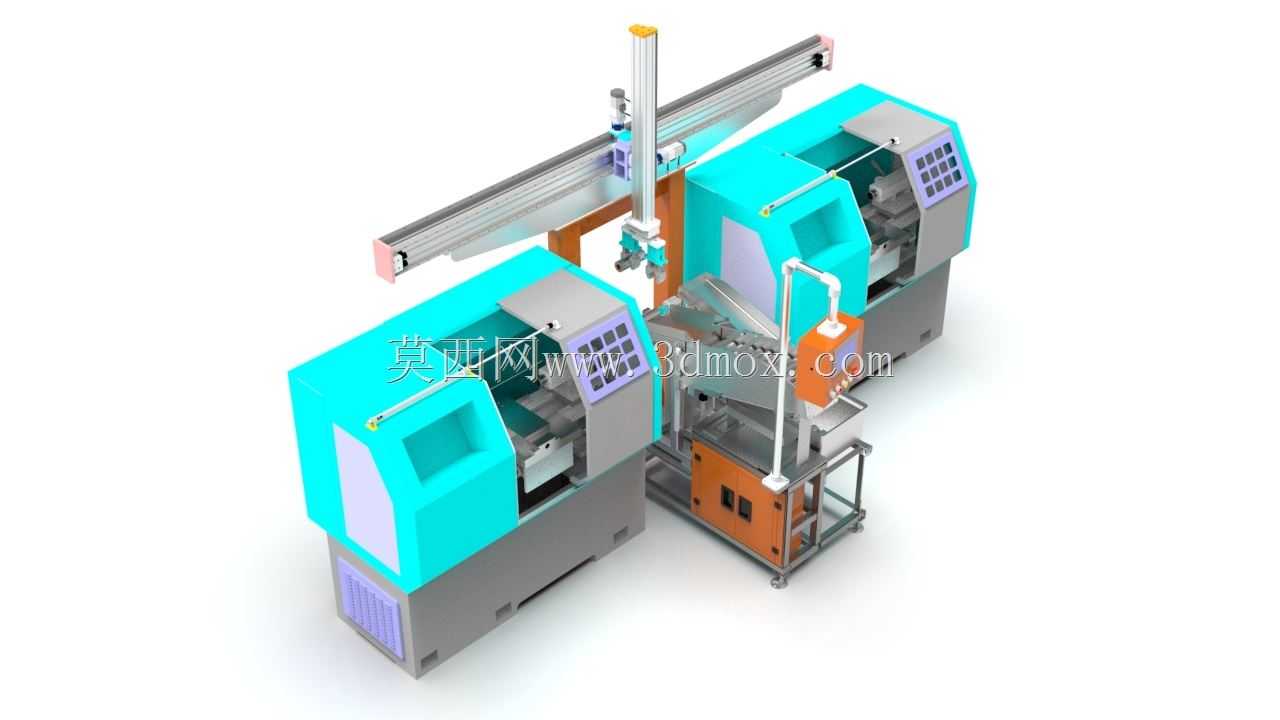

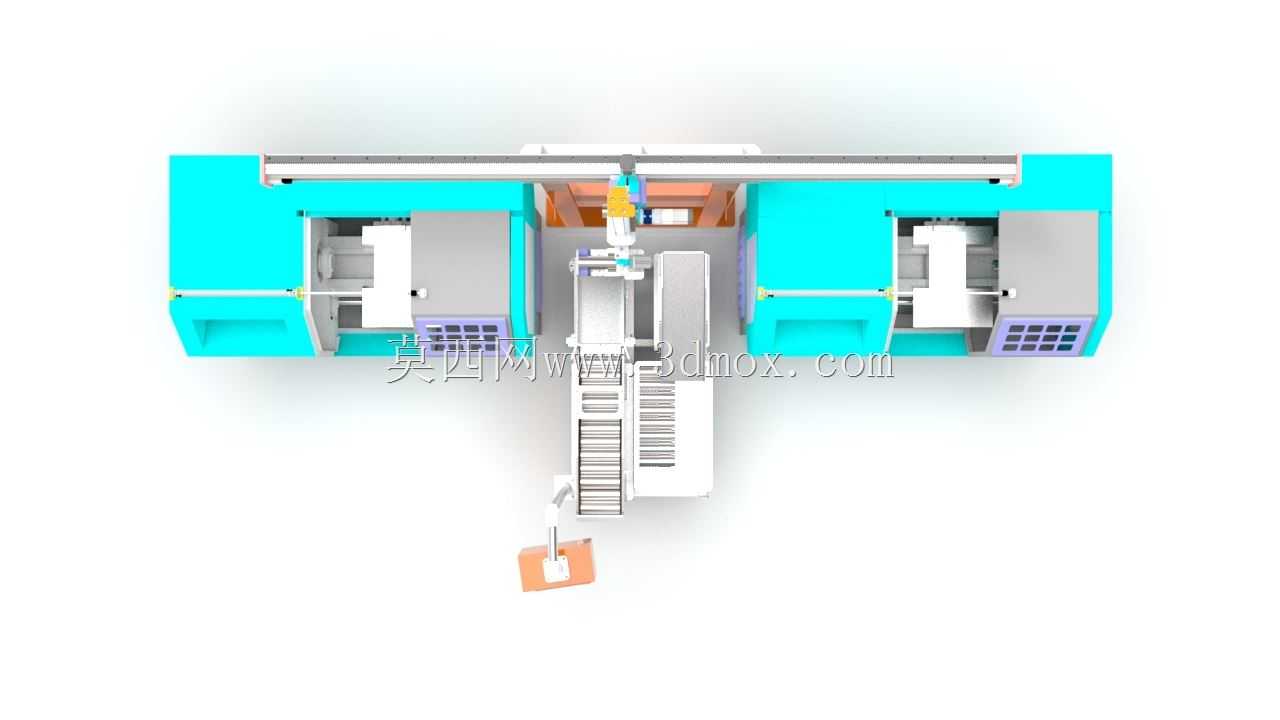

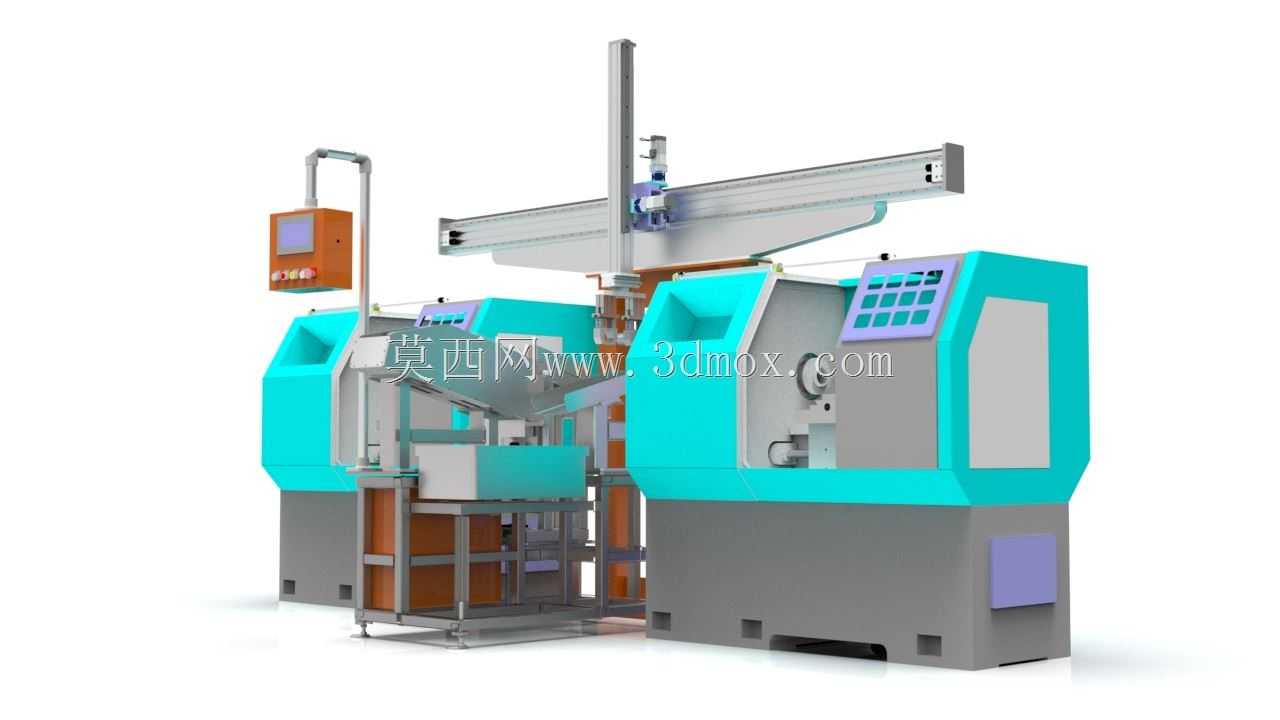

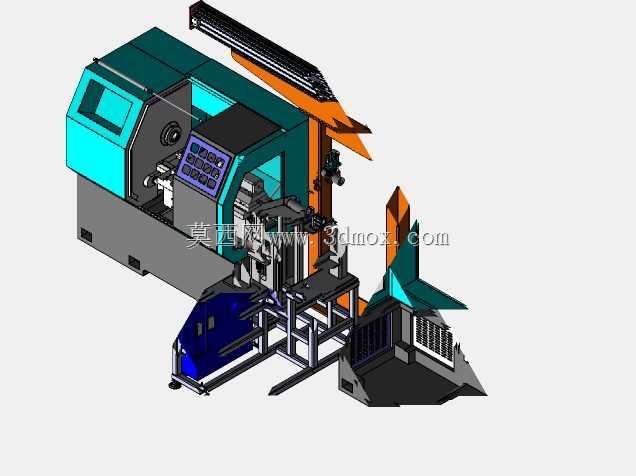

　　这套集成式加工单元主要面向中小规格轴类、盘类零件的批量精密加工场景，常见于汽车零部件、五金紧固件、液压元件等行业的量产车间，替代传统单台车床配人工上下料的作业模式，解决人工操作节拍不稳定、装夹定位误差大、高危工序人工值守安全隐患多的实际生产痛点。从布局逻辑来看，两台卧式数控车床呈对称式排布在桁架导轨的正下方，中间预留的空间刚好容纳机械手的取放料行程，同时配套的毛坯料仓、成品料道集成在两台车床的相邻侧，操作人员仅需在单元外侧定期补充毛坯、转运成品即可，无需进入加工区域，大幅降低作业过程中的安全风险。

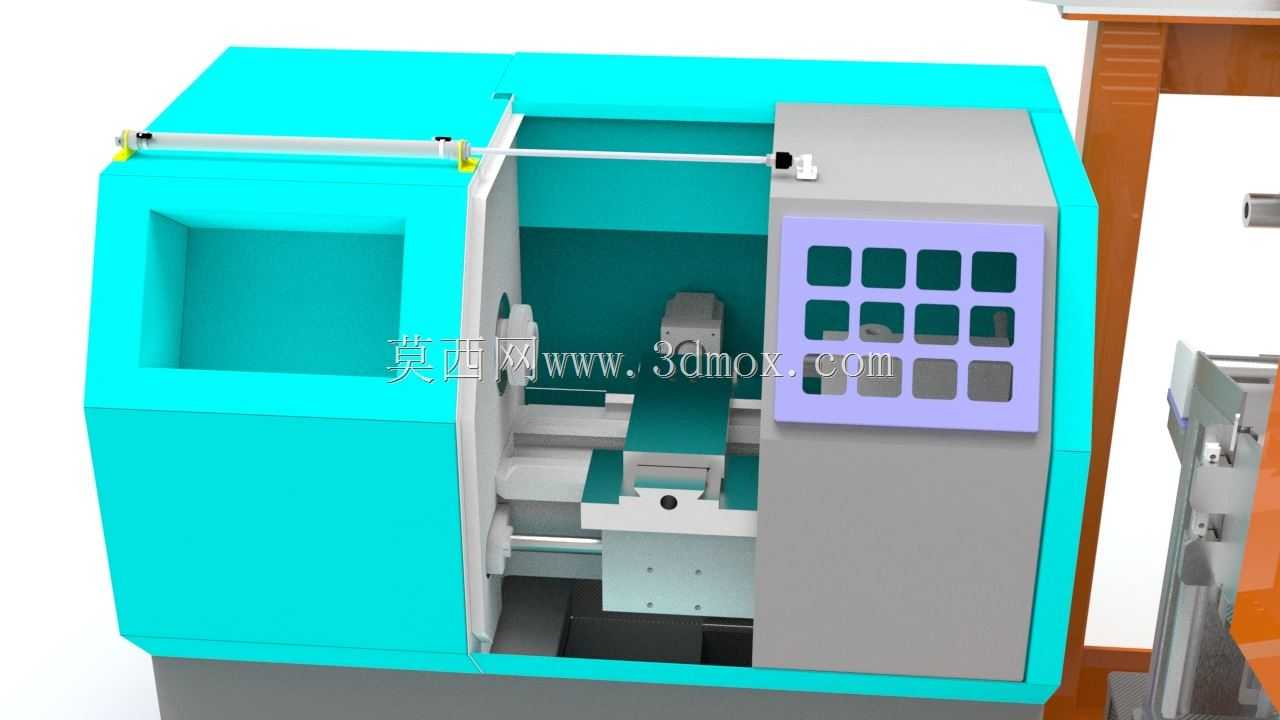

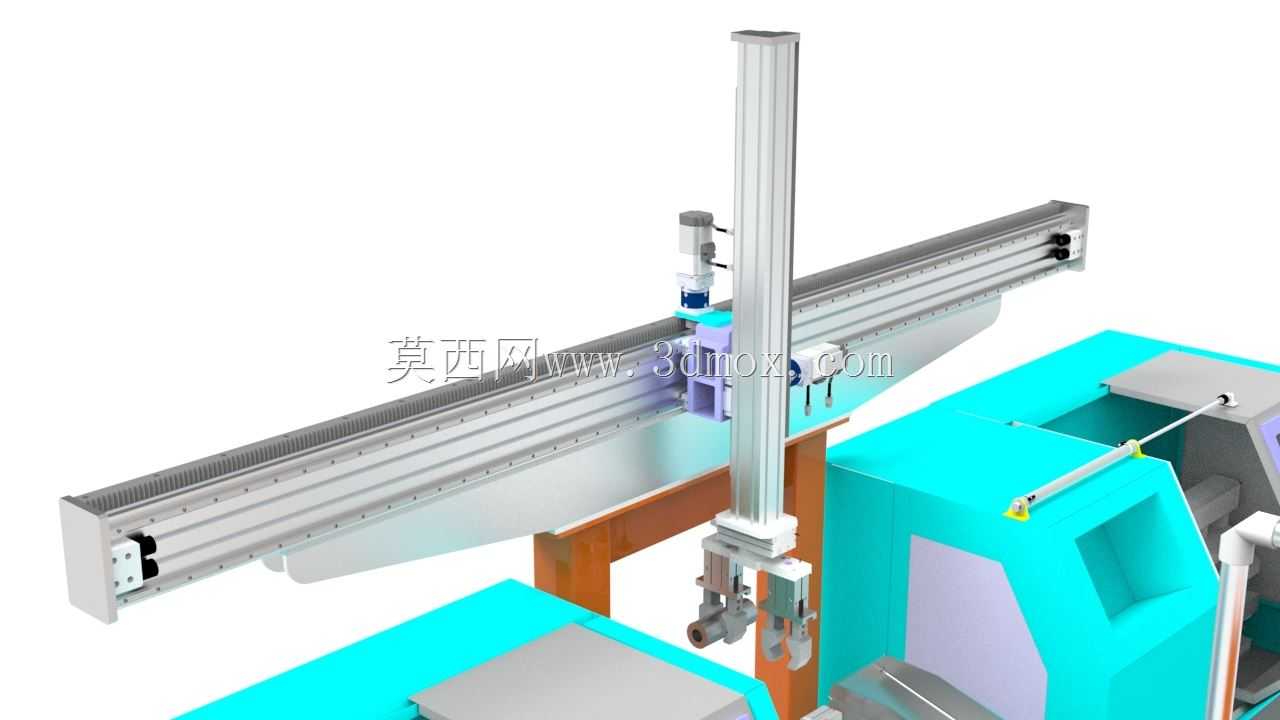

　　设备的核心功能围绕无人化加工循环设计，桁架部分采用重载直线导轨搭配齿轮齿条传动结构，X轴行程覆盖两台车床的主轴装夹位与料仓取放位，Z轴带垂直升降结构，末端配置定制化的三点定位气动夹具，针对不同直径的回转类零件可快速更换夹爪衬套，夹具带到位检测传感器，抓取工件后会自动确认夹持状态，避免掉件、偏夹导致的撞机事故。配套的数控车床保留了原有的精密主轴、转塔式刀架与全防护结构，在机床侧门位置做了自动化适配改造，加装自动开门机构与工件到位检测开关，当机械手移动到车床装夹位前，侧门自动开启，待工件装夹完成、机械手退出安全行程后侧门自动关闭，车床随即启动加工程序，整个交互过程通过硬接线IO信号完成联锁，不存在信号延迟导致的动作干涉。

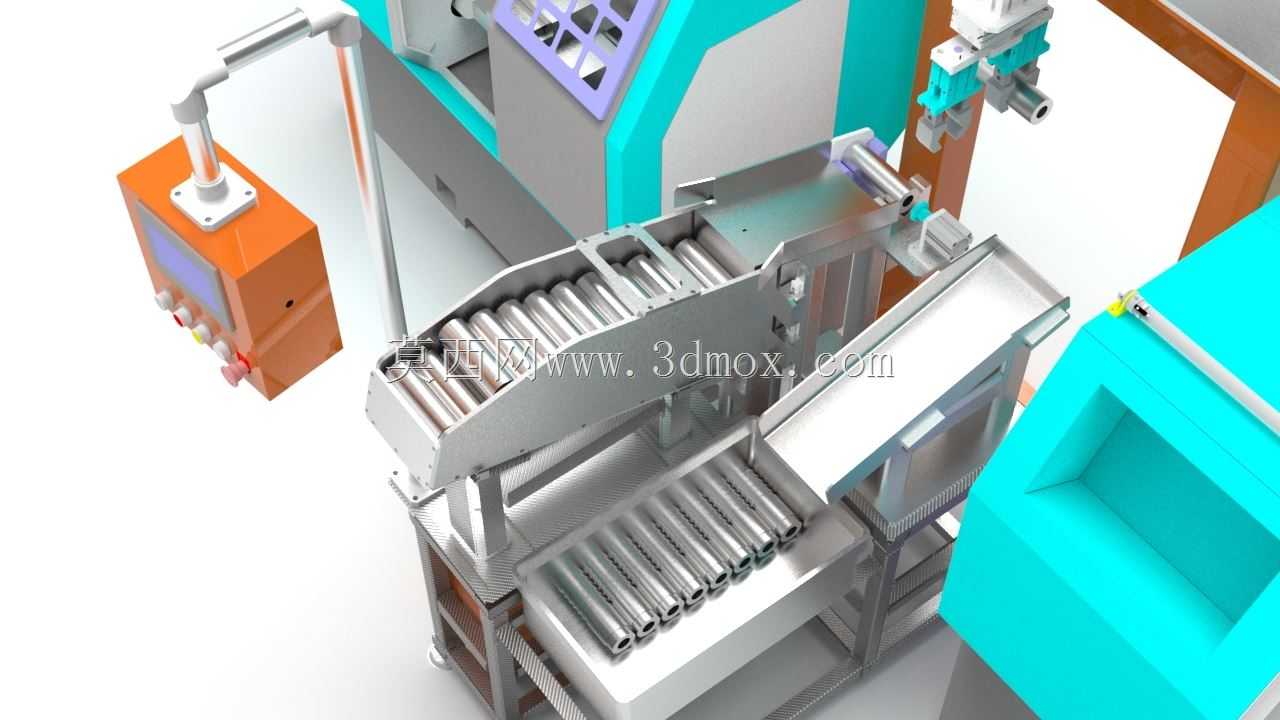

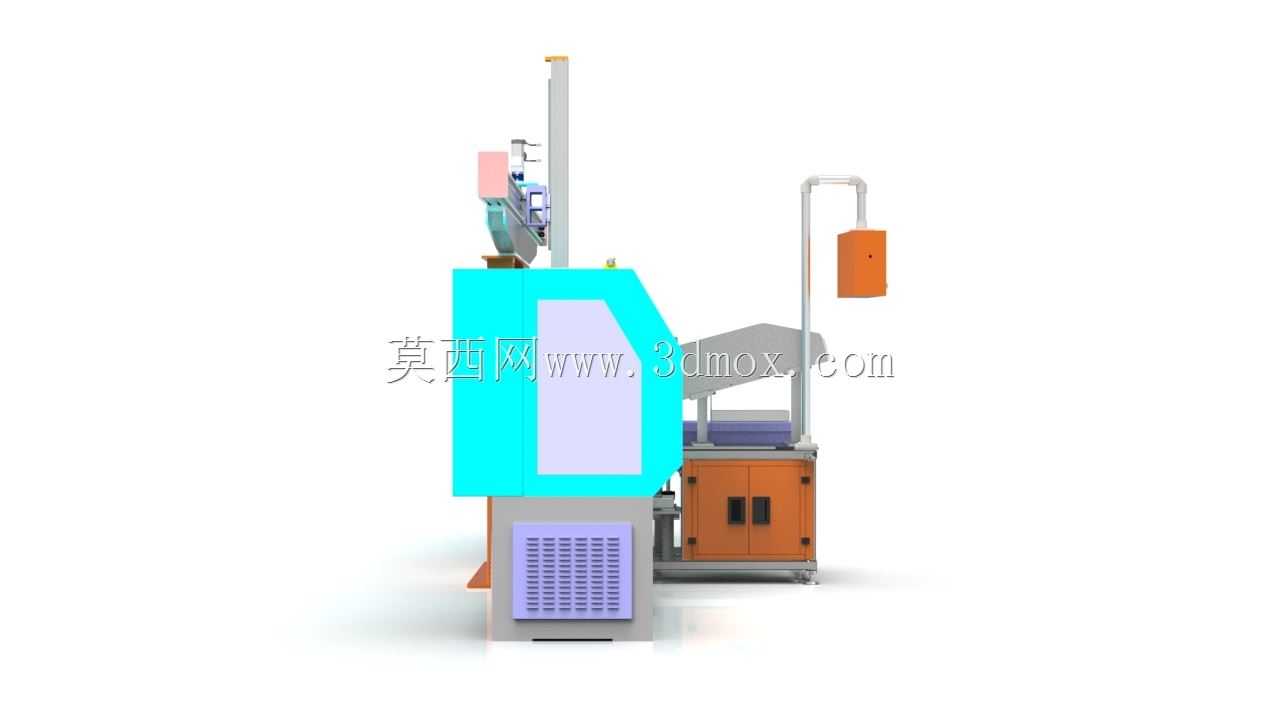

　　从结构设计的细节来看，整套单元的安装基准做了统一规划，两台车床的床身底部通过预埋地脚螺栓调平后，与桁架的支撑立柱做刚性连接，避免长期运行过程中桁架与机床的相对位置偏移，保证机械手重复定位精度控制在0.02mm以内，满足精密零件装夹的同轴度要求。料仓部分采用阶梯式储料结构，毛坯工件沿倾斜滑道自动滑落到取料位，无需额外动力输送，成品料道带缓冲软垫，避免加工完成的工件表面磕碰划伤。整套单元的外形尺寸根据常规车间的通道宽度做了优化，整体宽度控制在4.2米以内，深度控制在2.8米以内，高度不超过3.2米，可直接适配大部分标准工业厂房的层高与设备布局间距，不需要对车间现有基础设施做大规模改造，安装时仅需按照地基图预留地脚螺栓孔、布置气源与电源接口即可，单套单元的安装调试周期可控制在3个工作日内。

　　实际运行过程中，双工位的布局可实现两台车床的加工节拍重叠，当左侧车床处于切削加工状态时，机械手可完成右侧车床的成品取件、毛坯装夹动作，再移动到料仓位置完成上下料循环，整套单元的综合加工效率比单台机床人工操作提升60%以上，同时避免了人工装夹时的用力不均导致的工件装夹变形，批量加工的尺寸一致性可稳定控制在IT7级精度以内。设备的防护设计覆盖了所有运动区域，桁架两侧加装可伸缩式防护拖链，避免线缆、气管外露被运动部件剐蹭，车床的自动门带安全光栅，一旦有异物进入门体行程范围会立即触发停机，机械手的移动路径两端设置硬限位块与缓冲器，防止伺服失控导致的超程碰撞。针对不同零件的加工需求，整套单元的动作逻辑可通过修改PLC程序快速调整，包括机械手的移动速度、夹持力度、吹气清屑时间、车床的加工等待时长等参数，适配多品种小批量的柔性生产需求，不需要对硬件结构做大规模改动，仅需更换对应规格的夹爪与料仓定位块即可完成产品换型。
