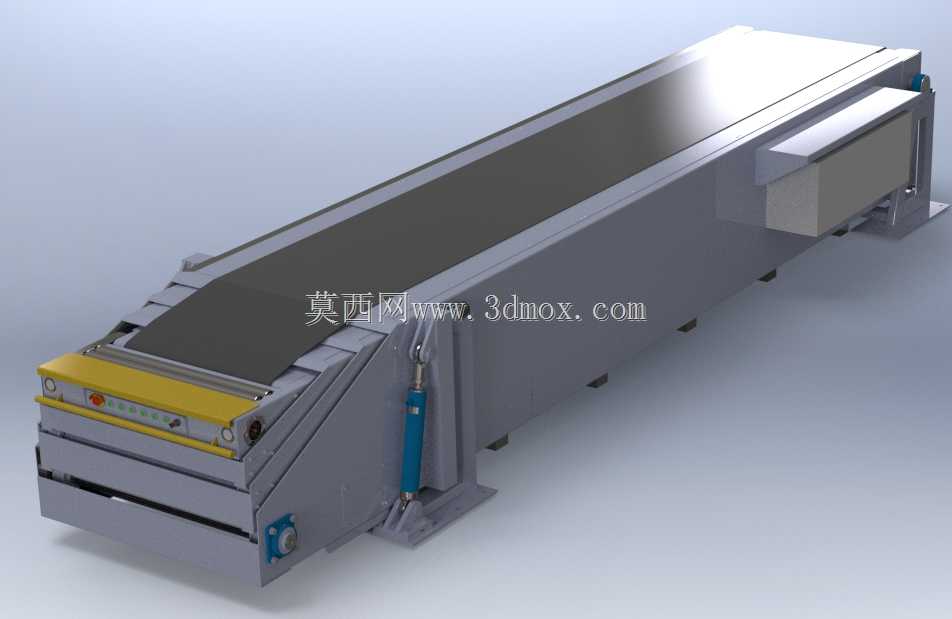

四段可伸缩带式物流输送设备结构设计

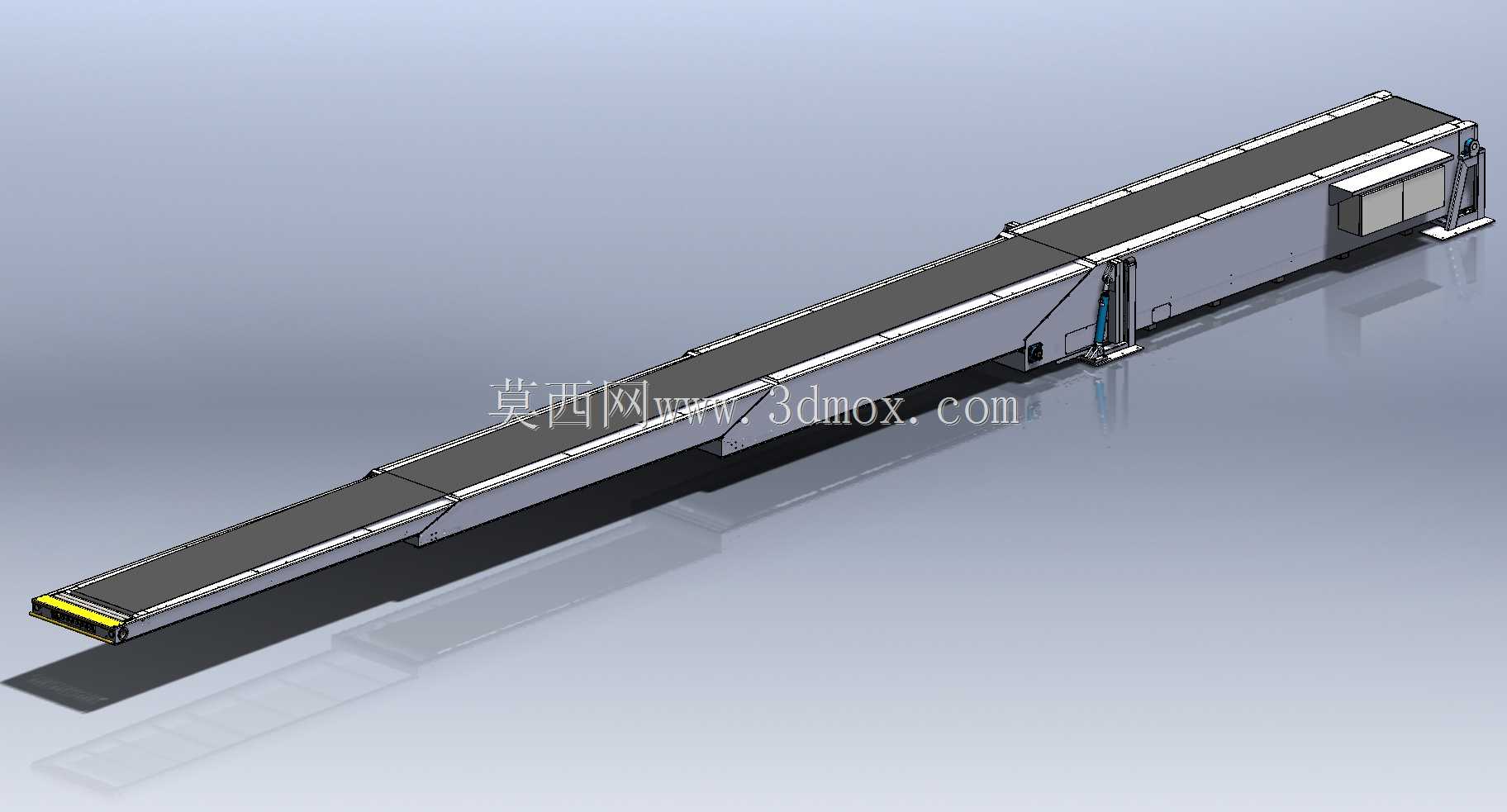

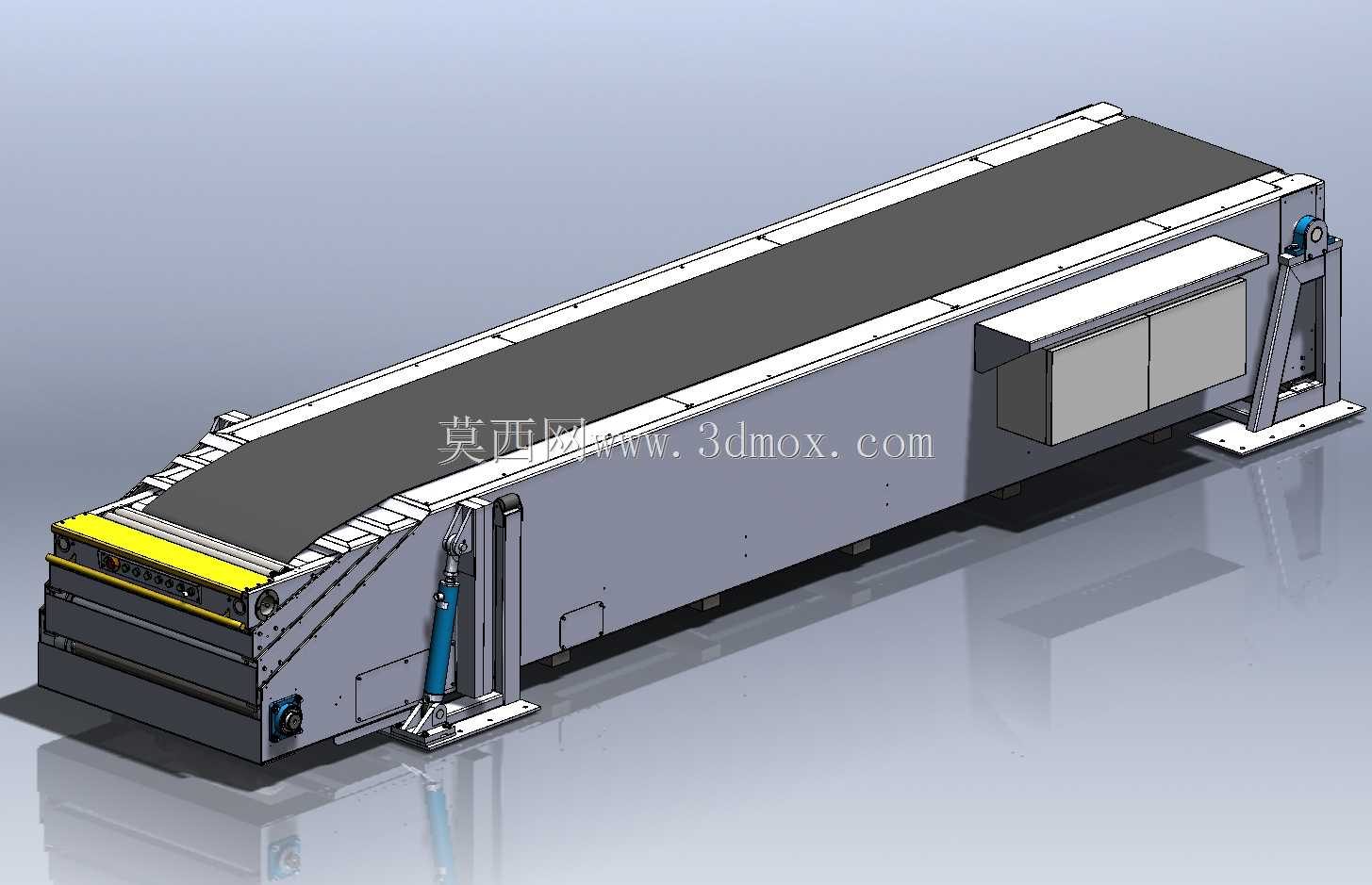

快递分拨中心的装卸货工位常年存在痛点：固定长度输送机无法适配不同进深的货车车厢，人工搬货距离过长效率极低，普通伸缩机长期满负荷运行后段臂下垂变形，皮带跑偏洒件的问题每月都会造成数千元的货损。这套四段伸缩结构的设计刚好戳中这些现场顽疾，每段伸缩臂的截面都做了变厚度加强，靠近固定端的臂段采用6mm厚折弯钢板，越往伸出端壁厚逐步减薄至3mm，既控制了整机自重，又保证伸出至最大18米行程时，末端下垂量控制在15mm以内，不会出现皮带蹭刮臂架的情况。臂架之间的导向轮采用偏心轴安装结构，现场调试时不用拆解臂体，直接转动偏心轴就能调整各段臂的间隙，把滑动摩擦的阻力降到最低，哪怕是满载80kg/m的货量，伸缩驱动的负载也不会超过电机额定功率的70%。前端的LED照明不是简单加装的配件，灯座直接嵌入到头部护罩的折弯槽内，走线顺着臂架内侧的拖链排布，不会因为臂段反复伸缩磨破线缆，照明角度刚好覆盖车厢内的作业区域，夜班装卸时不用额外外接手持灯。两侧的液压支撑杆做了倾角适配，当整机抬升到最大高度时，支撑杆的受力方向刚好与臂架的倾覆力矩方向相反，不会出现普通伸缩机抬升后点头晃荡的问题。皮带的张紧机构布置在固定端的尾部，调整螺栓做了防松锁紧结构，连续运行三个月也不用重新张紧皮带，托辊的间距从固定端到伸出端逐步缩小，最前端的托辊间距只有200mm，哪怕是放小件的快递包裹也不会卡在托辊缝隙里。尾部的固定段预留了和固定式输送机对接的法兰接口，不用额外做转接支架就能直接连到仓库的主输送线上，臂架侧面的安全防护边做了翻边处理，没有尖锐的焊渣棱角，工人不小心蹭到也不会划伤。
