三段伸缩式装卸料皮带输送设备结构设计

这款三段伸缩式皮带输送设备，主要面向物流仓储、快递分拨、生产制造车间的物料装卸转运场景，可适配货车装卸货、生产线不同工位间物料转运、仓库出入库堆垛等多种作业需求，解决传统固定长度皮带机无法灵活适配不同作业距离、装卸货时需要人工反复搬运挪动物料的痛点，大幅降低人工搬运的劳动强度，提升物料流转的作业效率。

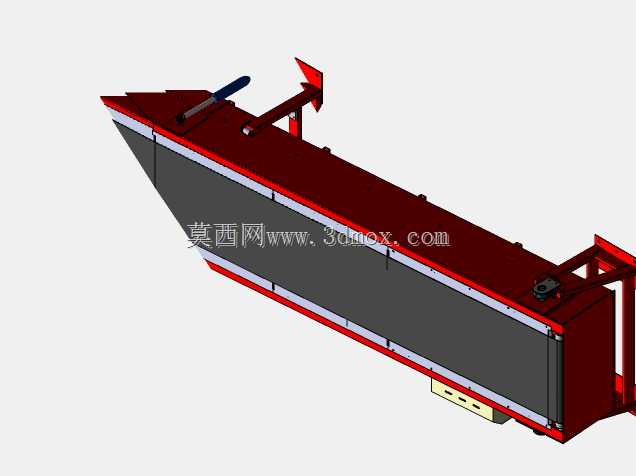

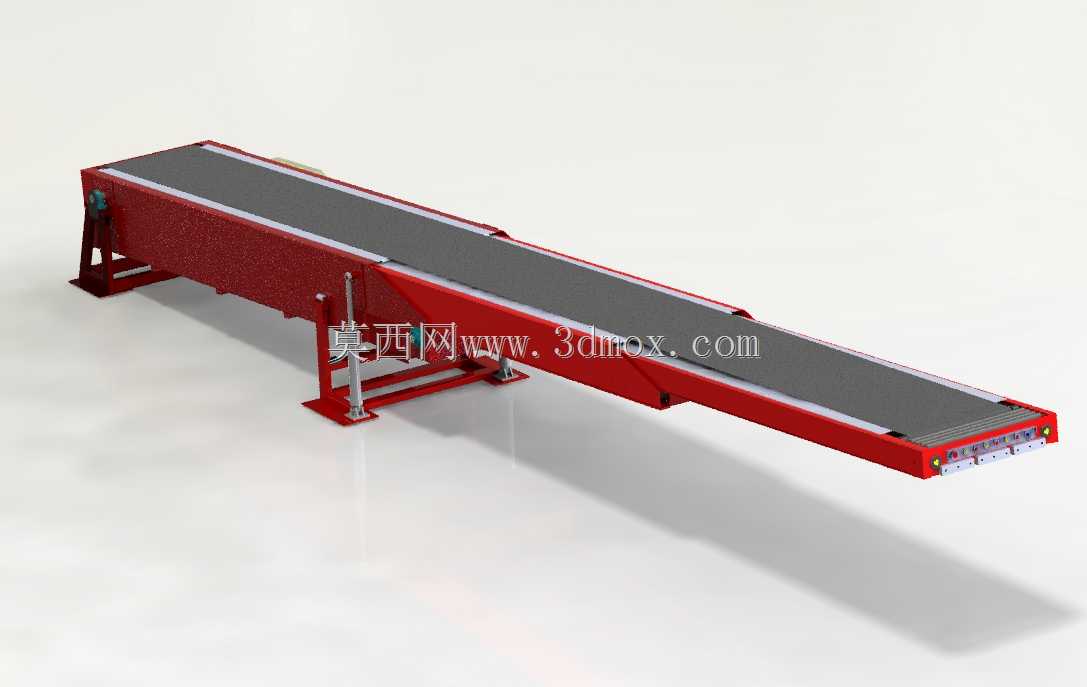

设备核心功能是在常规带式输送结构的基础上增设三级伸缩机构，可在长度方向上实现自由伸缩调节，作业人员可根据实际作业的距离需求，调节伸缩段的伸出长度，无需挪动设备主机位置即可覆盖不同距离的作业点位，非作业状态下可将伸缩段完全收回，大幅减少设备的占地空间，适配场地有限的作业区域。设备主体采用高强度型钢焊接机架，整体结构刚性充足，可承受常规散料、箱装、袋装物料的输送载荷，皮带表面采用防滑耐磨材质，避免输送过程中物料打滑偏移，机架底部设置可调节支撑脚，可根据安装地面的平整度调整支撑高度，保证设备运行时的整体稳定性，支撑脚旁预留移动轮安装位，用户可根据需求加装移动轮实现设备的灵活转场。

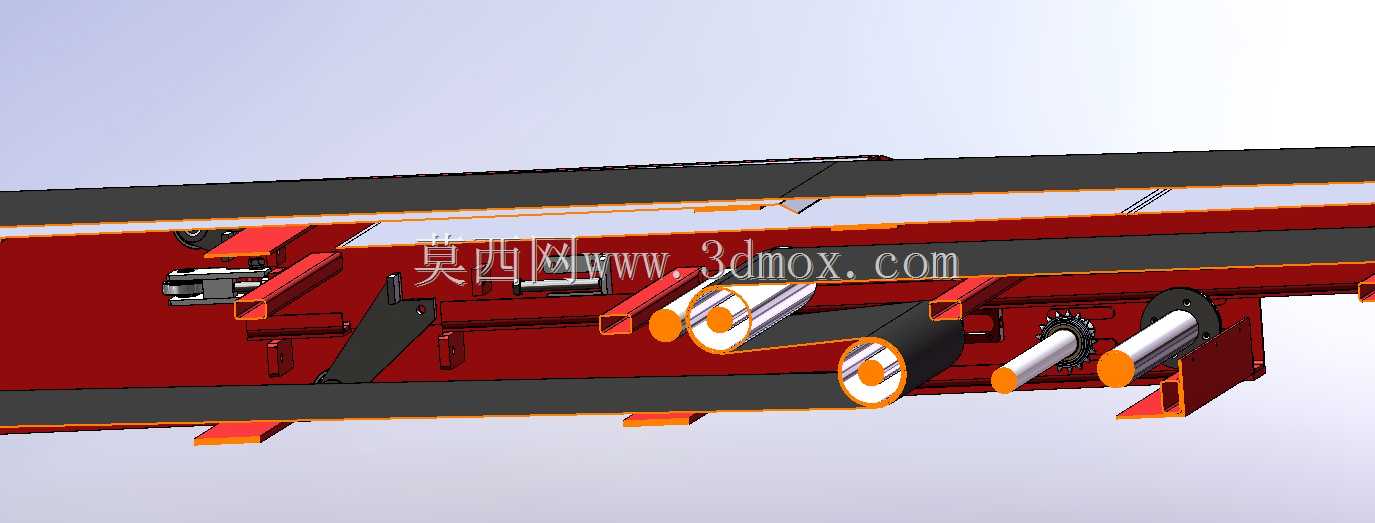

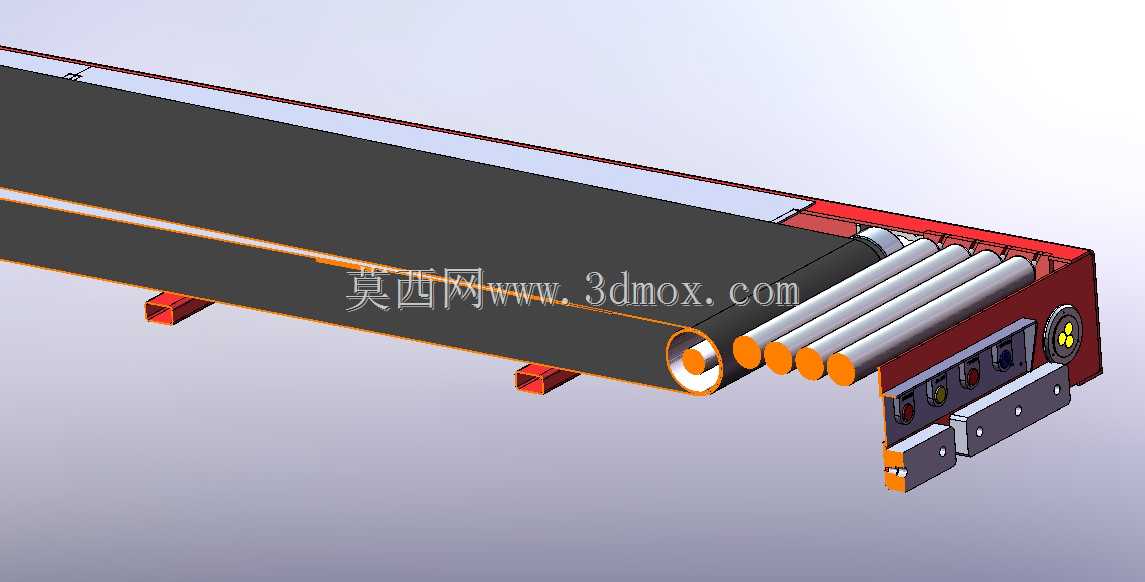

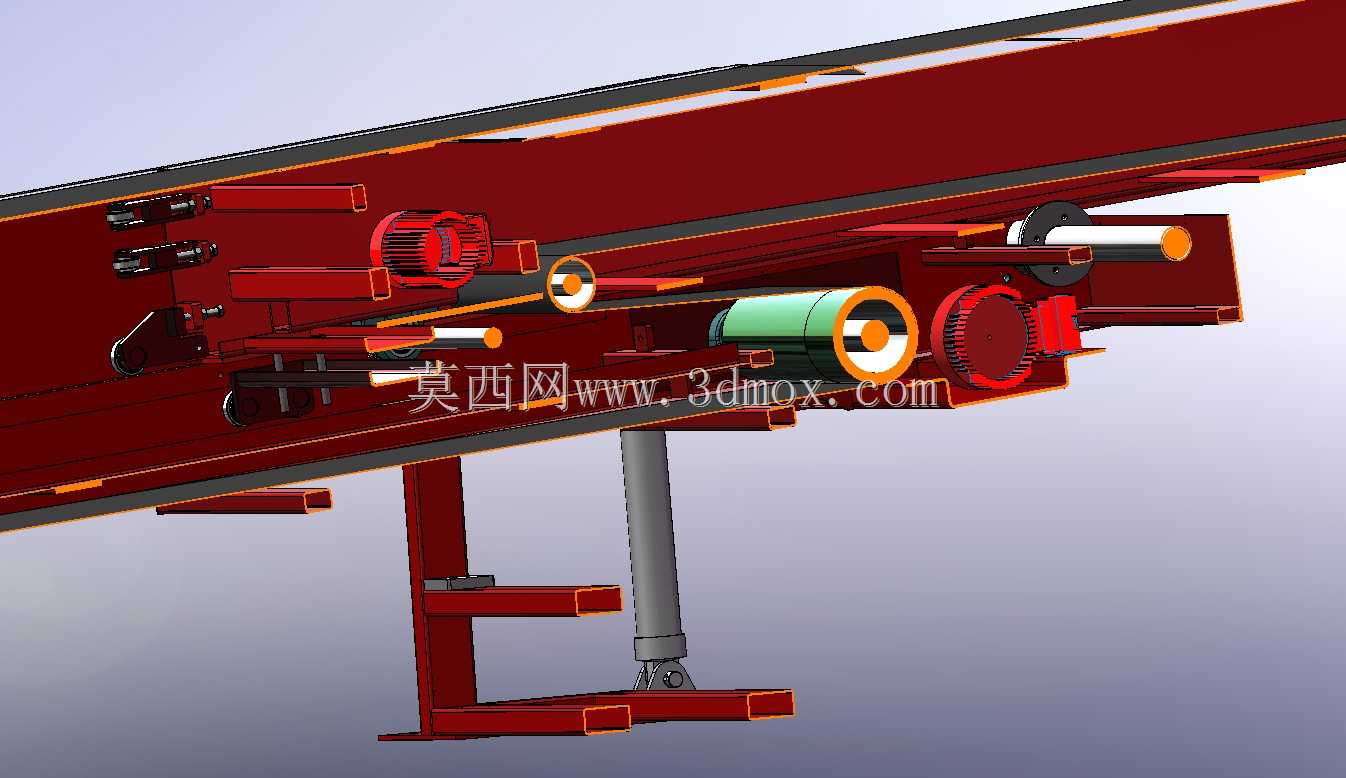

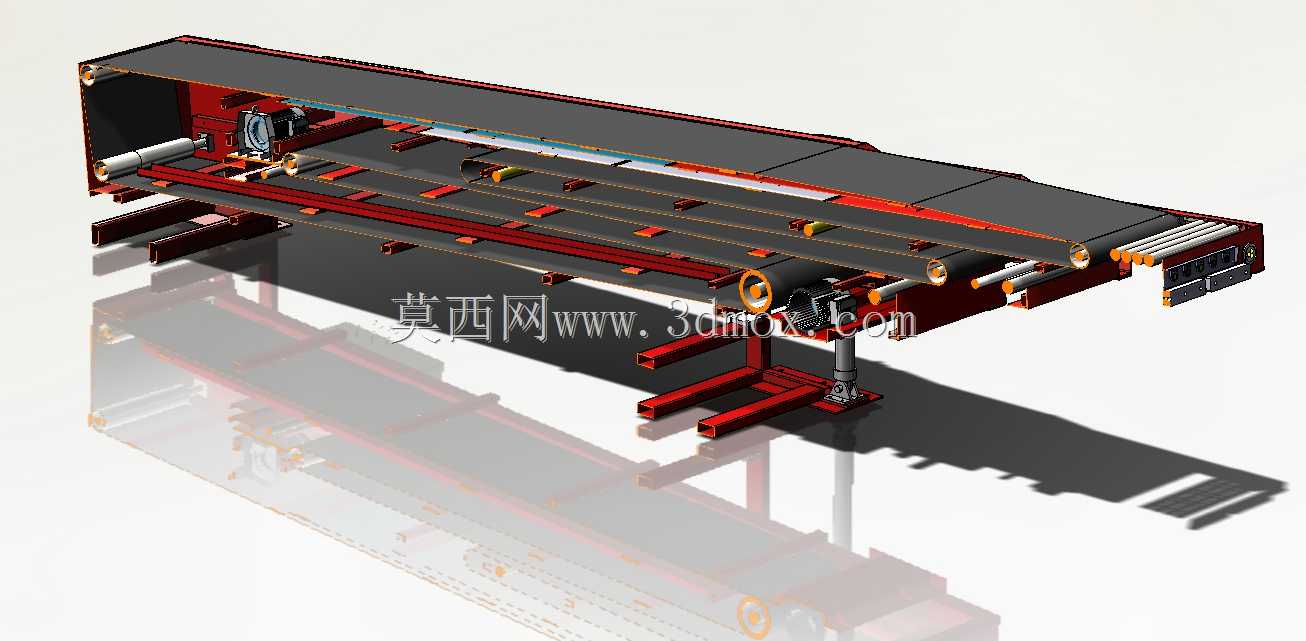

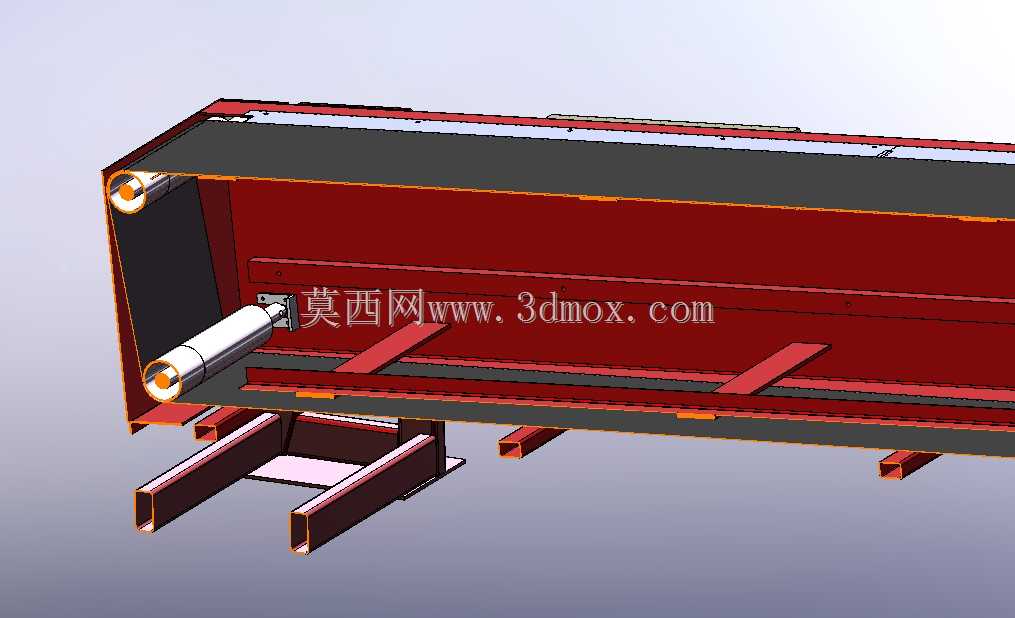

设计过程中优先考虑了伸缩段的运行稳定性，每段伸缩机架都配套了导向支撑结构，避免伸缩过程中出现卡滞、跑偏的问题，驱动单元采用集中式布局，将主驱动电机设置在设备固定端的尾部，减少伸缩段的自重负载，同时配套张紧调节结构，可根据皮带的使用磨损情况调整张紧度，延长皮带的使用寿命。设备的安装边界较为灵活，固定端基础长度可适配常规厂房、装卸货平台的预留空间，完全伸出后总长度可覆盖多数中型货车的车厢深度，安装时无需复杂的地基预埋，仅需将设备放置在平整的硬质地面上，调整支撑脚高度保证机架水平即可投入使用，进料端可配套料斗、导料槽等结构适配散料输送，出料端可配套挡料板、溜槽结构避免物料抛洒，可根据不同行业的物料特性做针对性的适配调整，无论是箱装快递、袋装粮食、还是小型工业零部件，都能实现平稳的连续输送作业。
