立式多层压装成型设备框架组件

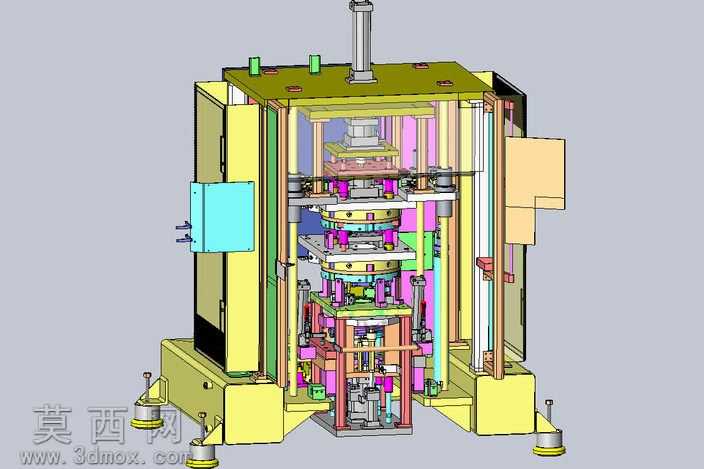

本作品为立式多层压装成型设备的框架组件三维建模成果，建模过程中严格遵循机械结构设计规范，先完成整体骨架的参数化搭建，确定设备的总装高度、宽度与进深基准尺寸，再逐层拆分各功能模块的安装位。模型采用自顶向下的设计思路，先搭建底部支撑脚、侧立板、顶部安装板的主体框架结构，再依次排布内部多层工位的安装导轨、驱动组件固定座、定位工装的连接点位，确保各层工位的同轴度与行程空间符合压装工艺的动作需求。材质设置上，外部防护门板采用哑光米黄色烤漆金属材质，内部承力立柱采用镀铬亮面钢材材质，不同功能的工装模块采用差异化配色区分，如驱动缸采用银灰色金属材质、定位夹具采用彩色工程塑料与金属结合的材质表现，既还原真实设备的材质质感，也便于快速识别各部件的功能属性。结构设计上，底部配置可调式支撑脚，可实现设备水平度的微调，侧方设置可开合的防护检修门，预留电气元件与气路管线的排布空间，顶部预留主驱动缸的安装法兰位，内部多层框架之间设置导向柱与定位销孔，保证各层工位压合时的对位精度，框架的承力部位做了加厚处理并设置加强筋，避免压装作业时出现结构形变。建模过程中对所有安装孔位、连接面做了精准的配合约束，可直接用于后续的工程图导出与装配干涉检查，整体结构兼顾了设备的刚性需求、维护便利性与动作空间合理性，完整还原了立式压装设备框架的真实结构特征，可作为同类压装设备机架设计的参考模型。
