泰科贴片式PCB装载按钮开关三维设计

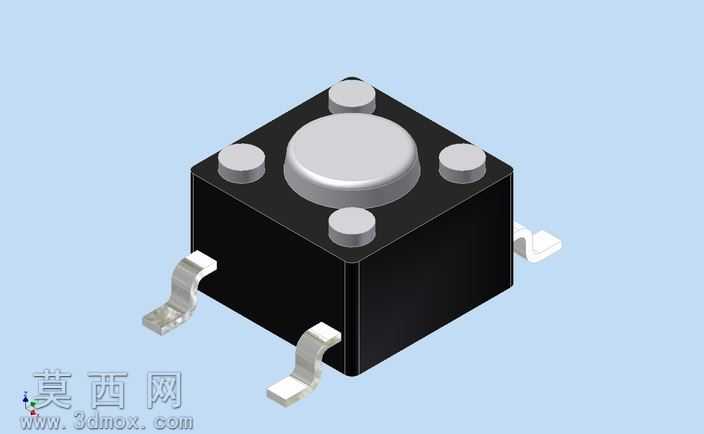

本作品为贴片式PCB装载按钮开关的三维参数化模型，建模过程严格参照泰科同规格轻触开关的实物尺寸与装配公差完成，整体采用自底向上的装配建模逻辑，先拆分构建各独立零部件再完成整体装配约束。主体基座部分采用黑色工程塑料材质，建模时通过拉伸、拔模、倒角特征还原塑壳的方正外形与边缘过渡圆角，塑壳顶部预留的四个定位凸柱采用同轴拉伸特征制作，凸柱高度与直径严格匹配SMD载带封装的定位尺寸，确保模型可直接用于PCB贴片布局的干涉校验。顶部操作按键采用圆形金属质感设计，建模时通过旋转凸台生成按键的圆弧顶面与柱形侧壁，表面赋予哑光镀镍金属材质，还原实物按键的细腻磨砂金属质感，按键与基座之间预留0.15mm的活动间隙，符合实际产品的按压行程设计要求。四个贴片引脚采用弯折钣金特征构建，通过钣金模块的基体法兰、边线弯折、圆角特征还原SMT引脚的弧度与焊盘平面，引脚表面赋予亮锡电镀材质，焊盘位置的尺寸完全符合标准SMD封装规范，可直接导出至PCB设计软件进行封装匹配。模型渲染阶段采用柔和的顶光与侧补光方案，避免金属部件出现过曝反光，同时清晰呈现塑壳的哑光质感与金属部件的光泽差异，整体结构完整还原了贴片轻触开关的装配关系与外形特征，可用于电子设备整机结构的虚拟装配、PCB布局干涉检查、产品展示动画制作等场景，建模过程中对各活动部件的配合间隙做了精准还原，确保模型符合实际生产的尺寸公差要求，不存在结构干涉问题。
