可伸缩等距多孔划线定位分度工具

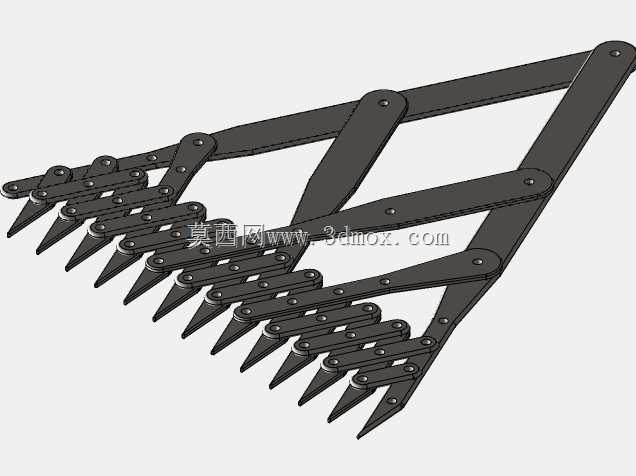

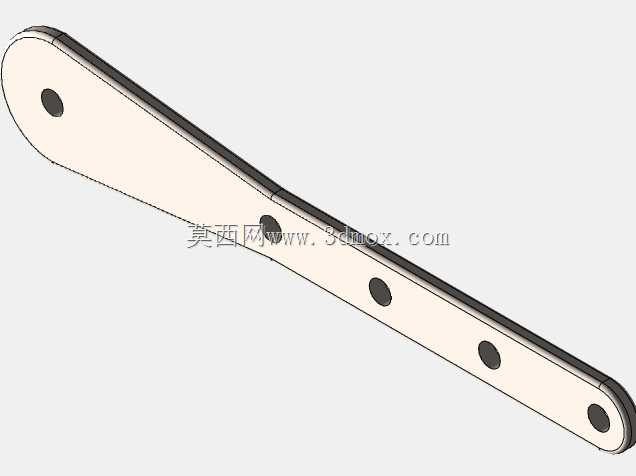

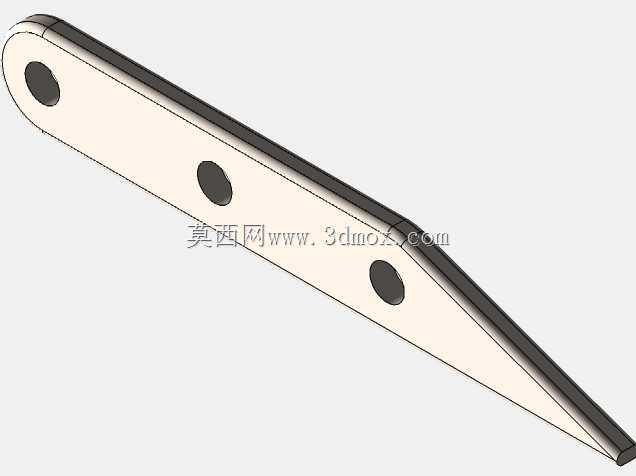

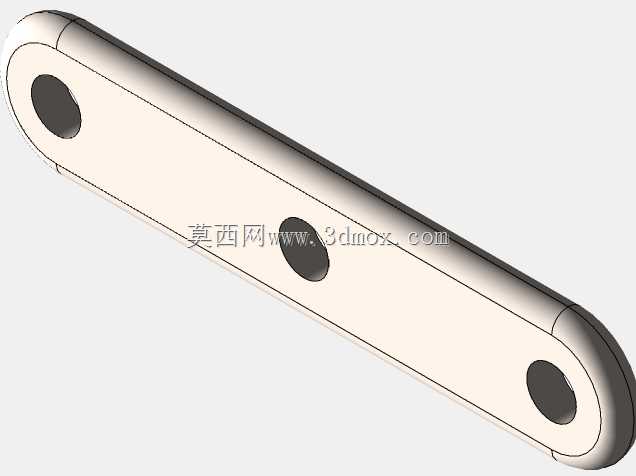

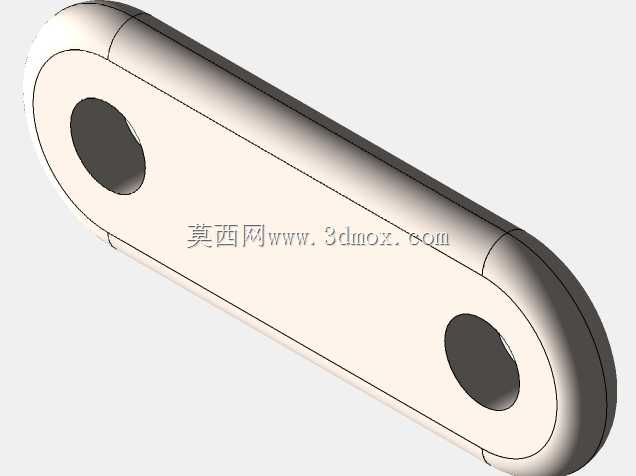

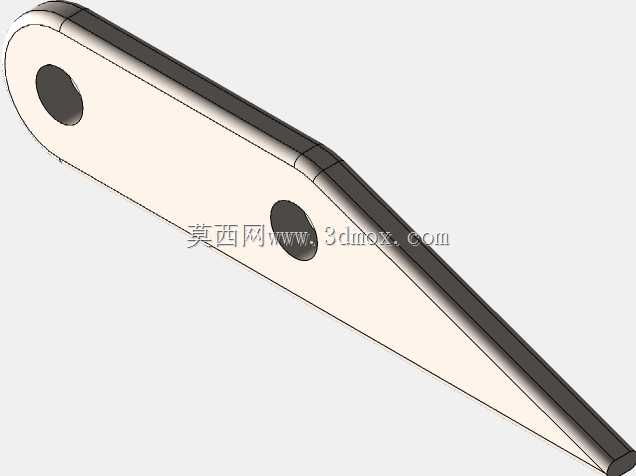

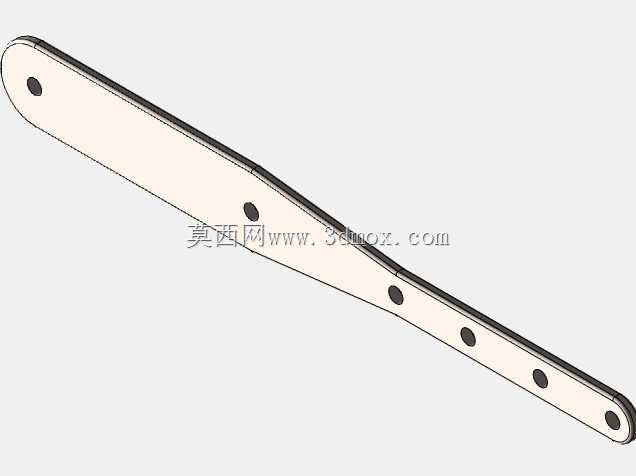

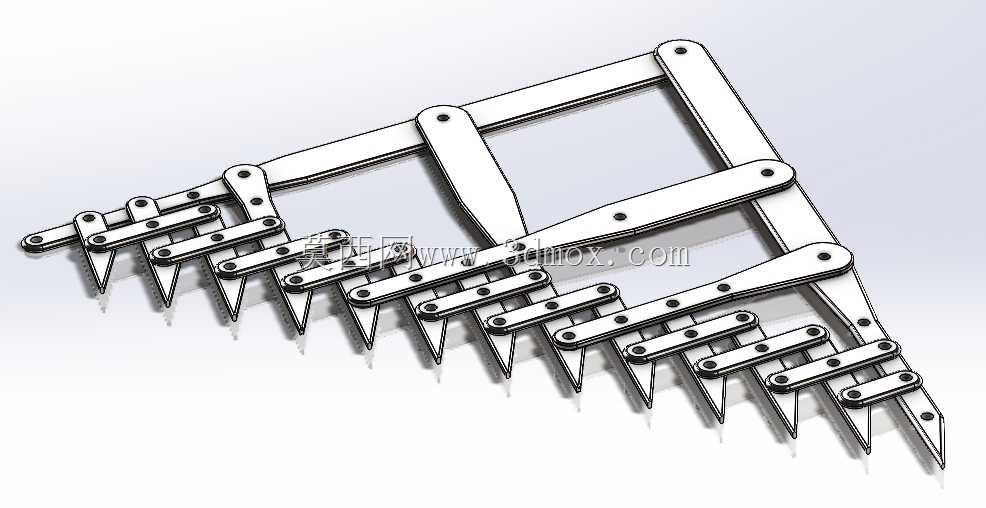

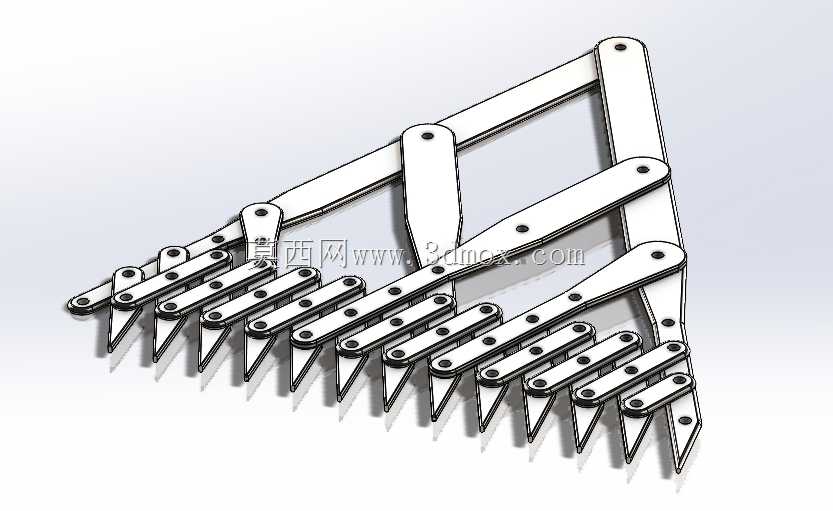

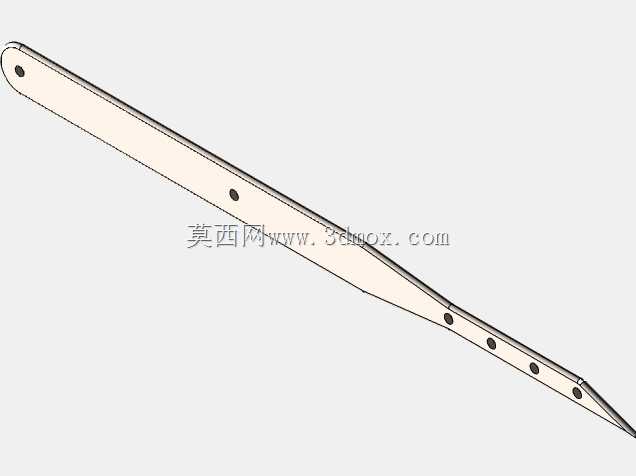

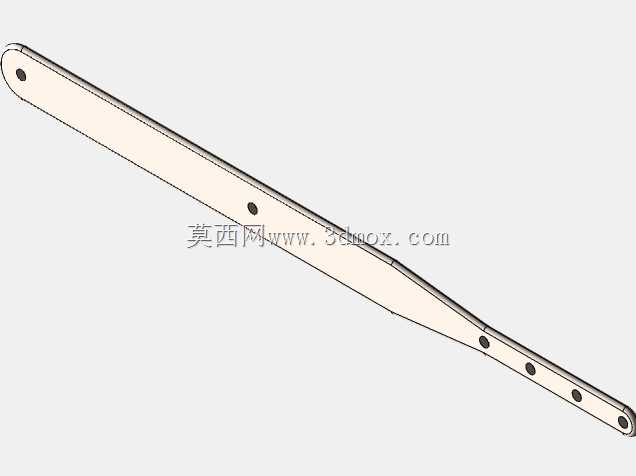

在金属加工、钣金制作、木工开孔、管线排布等现场作业场景中，经常需要在工件表面加工一组等间距的孔位，或是划出均匀分布的定位线，传统作业方式多依赖钢直尺逐个测量标记，不仅效率低下，还容易出现累计误差，导致孔位偏移、间距不均，后续装配时出现部件错位、无法安装的问题，尤其在长条形工件、批量同规格工件的划线作业中，反复测量的耗时占比极高，对作业人员的操作熟练度要求也很高。这款可伸缩的等距分度工具，正是针对这类等间距定位作业的痛点设计，核心采用剪叉式连杆缩放结构，通过多组铰接的连杆形成联动的平行四边形机构，当调整工具两端的张角时，所有尖端定位点会始终保持等间距分布，无需逐个测量计算，一次开合就能快速得到一组均匀的间距点位，大幅降低等距划线、多孔定位的操作难度。从结构设计来看，工具整体采用多片冲压成型的金属板件铰接而成，所有铰接点都采用精密的销轴连接，保证连杆转动顺滑无卡滞，同时铰接处的间隙控制在极小范围，避免长期使用后出现旷量导致间距偏差；尖端部分做了淬硬处理，耐磨不易变形，既可以直接在工件表面压出定位印痕，也可以配合划针沿着尖端划出标记线，适配钢板、铝板、木板、塑料板等多种常见加工材质的作业需求。工具完全收拢时整体尺寸小巧，可以放入钳工工具袋随身携带，完全展开后可以覆盖大跨度的等距定位需求，作业时无需额外安装固定，只需要将两端的定位点对准首尾的基准位置，其余所有尖端就会自动均分总长度，得到均匀的间距点位，既可以用于直线方向的等距分度，也可以适配小弧度曲面的近似等距标记，在钣金开孔、货架安装、围栏制作、木工排孔定位、电气安装线槽开孔等场景中都能适用。相较于传统的等距测量方式，这款工具不需要操作人员进行除法计算总间距与单孔距的换算，也不需要反复挪动钢直尺调整位置，新手也能快速上手操作，能有效减少划线定位的出错概率，提升现场作业的效率，同时剪叉结构的受力均匀，长期使用也不容易出现结构变形，铰接点可以定期加注润滑油维护，延长工具的使用寿命，是现场加工作业中实用性极强的辅助定位工具。
