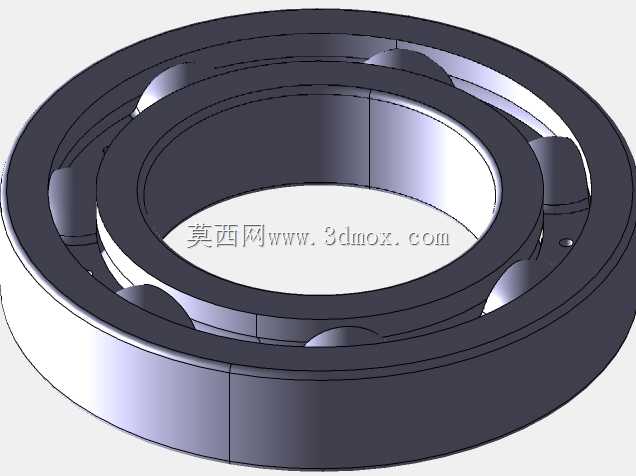

62系列深沟滚珠轴承三维结构设计

滚珠轴承是旋转传动系统中应用范围最广的支撑类核心部件，这款62系列深沟型滚珠轴承，主要适配中小载荷工况下的旋转轴系支撑需求，常见于中小型电机输出端、家用家电传动模块、普通机床进给轴、输送线托辊、小型泵类设备、办公自动化设备等场景，核心作用是承接旋转轴运行过程中的径向载荷，同时可承载一定比例的双向轴向载荷，大幅降低轴系转动过程中的摩擦阻力，减少转动副的磨损损耗，保障轴系长期运行的回转精度与稳定性。

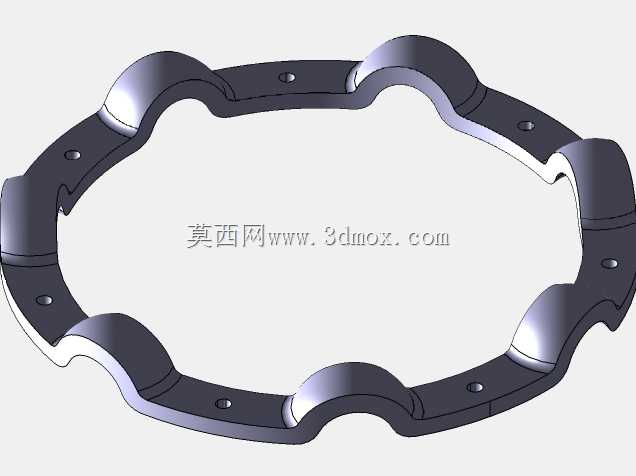

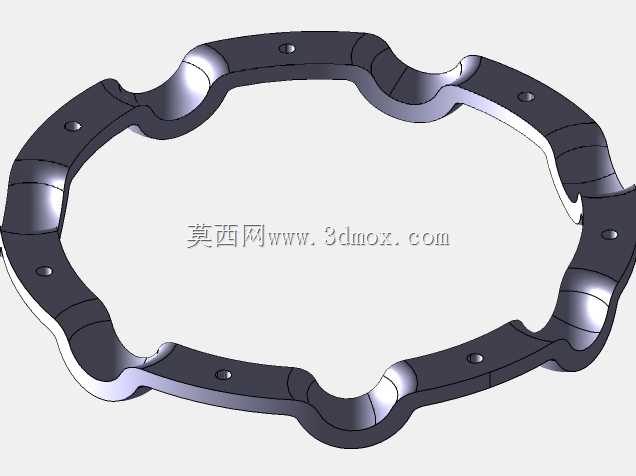

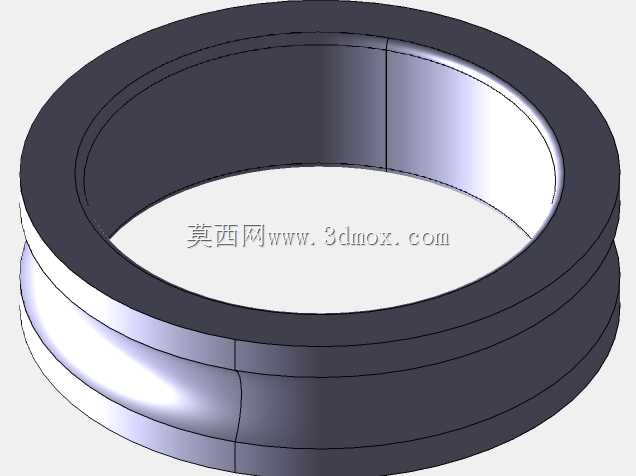

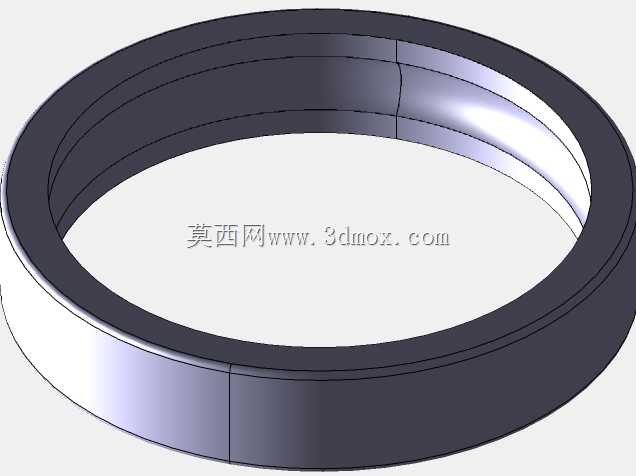

从设计思路来看，这款轴承采用经典的深沟滚道构型，内圈与外圈的滚道曲率与钢球滚动体的球面曲率做了匹配优化，滚道截面的圆弧半径略大于钢球半径，既保证钢球在滚道内滚动时的接触应力处于合理区间，又能预留合适的游隙空间，适配常规工况下的热胀冷缩变形，避免运行过程中出现卡滞问题。滚动体采用均匀周向排布的设计，通过保持架将每颗钢球等距分隔，防止钢球在运转过程中相互碰撞摩擦，同时引导钢球在滚道内顺畅循环滚动，保障载荷在整圈滚动体上均匀分布，避免局部应力集中导致的早期点蚀失效。

从安装边界与尺寸适配角度，这款轴承的内圈与轴采用基孔制过盈配合，外圈与轴承座孔采用基轴制过渡配合，安装时需保证轴肩与座孔挡肩的高度符合轴承安装尺寸要求，挡肩高度不能超过内圈、外圈的倒角高度，避免轴承安装不到位，同时要预留合适的轴向定位空间，方便采用锁紧螺母或者端盖完成轴向固定。轴承的密封结构可根据使用场景选配，开式结构适用于有定期润滑维护的闭式传动箱体内，带防尘盖的结构适用于粉尘较多的开放式工况，可阻挡外界杂质进入滚道内部，延长润滑脂的使用寿命，降低维护频次。

在实际应用中，这类轴承的启动摩擦阻力小，回转精度高，维护成本低，对安装对中误差有一定的容忍度，即使轴系存在轻微的挠度变形，也能保持稳定的运转状态，不需要复杂的配套调整结构，是中小功率传动场景下性价比极高的支撑部件，能够覆盖绝大多数常规民用、工业通用传动的旋转支撑需求，设计过程中严格遵循通用轴承的尺寸互换标准，可直接替换同型号的标准件，不需要对配套安装结构做额外修改，大幅降低设备的设计与维护成本。
