简易轴类支撑固定基座结构设计

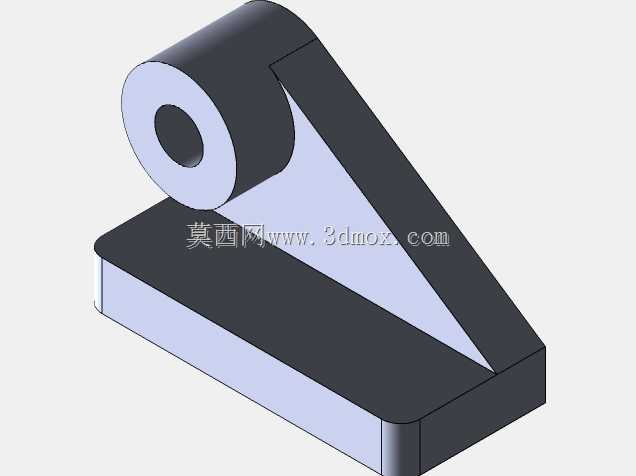

这款轴支撑结构是轻型机械传动系统中十分常见的基础支撑构件，主要应用在小型输送设备、桌面级工装夹具、轻工自动化生产线的从动轴定位场景中，核心作用是为悬臂布置或跨距较小的光轴、铰接销轴提供稳定的径向支撑，避免轴类零件在运转过程中出现径向窜动、挠曲变形的问题，保障传动部件的运转同轴度与运行稳定性。从实际使用场景来看，这类支撑件常被用在低转速、轻载荷的传动工位，比如小型皮带输送机的从动端辊轴固定、手动工装的铰接转轴定位、小型实验设备的转动轴支撑等场景，不需要配套复杂的轴承座组件，依靠自身的轴孔结构即可完成轴件的定位，安装便捷、维护成本低，非常适合对安装空间有严格限制、载荷水平不高的应用场合。从功能特性来看，该结构采用一体化成型的设计思路，底部为矩形安装基座，基座表面平整，可通过螺栓紧固在设备安装台面或机架型材上，提供足够的支撑接触面积，避免支撑件受载后出现倾斜偏移；上部为带同轴通孔的圆筒状轴套结构，通孔用于穿装待支撑的轴类零件，轴套的轴向长度经过合理设计，可与轴件形成足够长度的配合面，分散轴件传递的径向载荷，降低接触面的压应力；基座与上部轴套之间采用三角形加强筋连接，筋板同时衔接基座顶面与轴套外侧壁，利用三角形结构的力学稳定性，大幅提升轴套与基座的连接强度，避免轴部受载后连接位置出现应力断裂，有效提升整体结构的抗载荷能力。在设计思路上，这款支撑件优先考虑了加工便捷性与结构可靠性，整体结构无复杂曲面、无特殊加工特征，采用常规的铣削、钻孔工艺即可完成加工，不需要定制特殊刀具，可有效降低零件的加工成本与生产周期；结构设计时充分考虑了安装边界的适配性，底部矩形基座的长宽尺寸经过优化，既保证了足够的安装接触面积，又不会占用过多的安装空间，可适配宽度较窄的铝型材机架或小型设备的安装台面；轴套的通孔直径可根据实际需要支撑的轴径进行灵活调整，基座上的安装孔位可根据配套的螺栓规格、安装孔距进行匹配设计，具备较强的场景适配性。在外形尺寸与安装边界方面，该结构整体轮廓紧凑，底部基座厚度均匀，可保证安装后整体的支撑高度一致，轴套的中心高度经过精准设计，可保障安装后轴件的中心高与配套传动部件的中心高保持一致，避免出现轴系不同心导致的运转卡滞、磨损加剧问题；安装时仅需要在安装面加工对应位置的螺纹孔或过孔，将基座贴合安装面后拧紧紧固件即可完成装配，不需要额外的调整垫块或定位结构，装配效率高，非常适合快速搭建的轻型机械结构使用。
