测量设备用斜撑式刻度盘固定支座

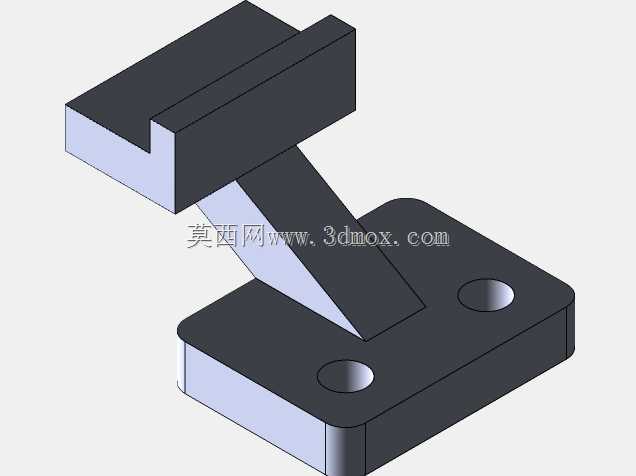

这款刻度盘固定支座是面向工业测量场景开发的小型支撑构件，主要应用在车间工位量具布设、实验室检测台架搭建、小型设备读数模块定位等场景中，核心作用是为各类圆形刻度盘、指针式读数表头提供稳定的安装载体，避免测量过程中表头晃动、位移带来的读数误差，保障测量数据的可靠性。在实际生产作业中，这类支座常搭配百分表、角度刻度盘、行程指示盘等测量元件使用，可固定在机床工作台侧边、工装夹具旁、自动化设备的检测工位上，让操作人员能够快速直观读取测量数值，无需额外手持量具，大幅提升工位检测的操作效率。从功能特性来看，该支座采用一体化斜撑式结构设计，底部为带两个安装孔的矩形安装底座，两个沉头孔可配合螺栓将整个支座牢牢固定在安装平面上，沉孔设计能够让螺栓头完全没入底座平面，不会出现凸起干涉安装平面的问题，保障支座与安装面完全贴合，避免长期使用后出现支座歪斜的情况。中部采用斜向支撑筋连接底座与顶部安装位，相比直立柱式结构，斜撑设计能够更好抵消侧向受力，当刻度盘安装后受到意外触碰、或是测量过程中存在侧向作用力时，斜向筋板可将受力分散传导至整个底座，避免支撑部位出现弯折变形，提升整体结构的抗形变能力。顶部为开槽式夹装结构，可适配不同厚度的刻度盘安装柄，通过夹紧力固定刻度盘的安装位置，无需额外焊接或是粘接，安装拆卸都十分便捷，也方便后续根据测量需求调整刻度盘的朝向角度。在设计思路上，这款支座优先考虑了小型测量场景的安装适配性，整体结构紧凑无多余冗余设计，不会占用过多的工位安装空间，底座的安装孔间距经过优化，既可以适配标准的铝型材工位架槽位，也可以直接固定在钢板、木质工作台等各类平面上，安装边界兼容性强。整体外形采用直角过渡搭配局部倒角处理，没有尖锐的棱角，避免安装调试过程中划伤操作人员，结构壁厚均匀，无论是采用机加工方式制作金属材质支座，还是采用注塑方式制作工程塑料材质支座，都能够保障成型后的结构强度，不会出现壁厚不均导致的变形、应力集中问题。在实际使用中，该支座可根据使用场景选择不同的制作材料，在车间油污、切削液飞溅的场景下可采用不锈钢或是碳钢喷塑材质，具备良好的防腐蚀防锈能力；在实验室轻量化使用场景下可采用铝合金或是尼龙材质，整体重量更轻，挪动调整更加方便。支座的支撑角度经过反复验证，能够让顶部安装的刻度盘盘面朝向操作人员的常规视线高度，无需过度低头或是仰头读数，降低长时间检测作业的视觉疲劳，适配大多数站立操作的工位测量需求。
