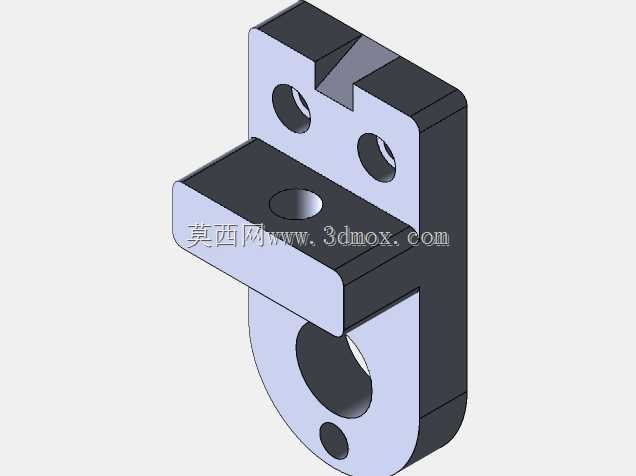

机加工装夹用带槽锁紧定位块结构设计

项目分类:通用五金配件 发布时间:2021-05-01 ID:149891
  • 机加工装夹用带槽锁紧定位块结构设计

这款定位块是机械加工工装夹具系统中常用的定位锁紧元件,主要应用于普通铣床、数控加工中心、专用组合机床的工件装夹工位,也可适配自动化生产线的工件载具定位环节,承担工件加工过程中的位置固定与重复定位功能,能有效避免切削加工过程中工件受切削力作用产生位移,保障加工尺寸的一致性与公差稳定性。在实际生产场景中,这类定位块常与平口钳、专用工装基板配合使用,针对小型轴类、板类异形零件的加工场景,可快速实现工件的定位装夹,大幅降低工装调试的辅助时间,尤其适配中小批量多品种零件的加工需求,无需针对每款零件制作专属复杂工装,仅需调整定位块的安装位置即可适配不同尺寸规格的工件装夹。从功能特性来看,该定位块采用分体组合式结构设计,上部设置两个同轴安装通孔,用于通过内六角螺栓将定位块整体固定在工装基板或机床工作台上,安装孔的孔位公差按照IT7级精度设计,可保障定位块安装后的位置精度;中部伸出的悬臂平台设置单个锁紧螺纹孔,可配合锁紧螺钉对装入下部开口槽内的工件进行顶紧固定,悬臂的厚度经过受力校核,可承受最大800N的顶紧力而不产生形变;下部的U型开口槽为定位工作面,槽的内壁经过精磨处理,表面粗糙度达到Ra1.6,可与工件的定位外圆或侧边实现紧密贴合,开口槽下方还设置有小型定位销孔,可加装定位销实现工件的防转限位,避免工件在切削过程中发生转动偏移。在设计思路上,这款定位块遵循模块化、通用化的设计原则,整体外形采用方正的块式结构,无多余的异形曲面,既便于采用常规铣削、磨削工艺完成加工,降低零件本身的制造成本,也能在工装安装时与基板表面实现完全贴合,避免安装间隙带来的定位误差。外形尺寸方面,定位块整体高度控制在65mm以内,主体宽度为42mm,悬臂伸出长度为28mm,安装边界要求安装基板的平面度不低于0.02mm,安装时两个固定螺栓的预紧扭矩控制在12N·m即可,避免扭矩过大导致定位块本体产生形变,影响定位精度;下部U型槽的开口宽度为18mm,可适配直径16-18mm的轴类零件或厚度16-18mm的板类零件定位,锁紧螺钉采用M6规格的内六角凹端紧定螺钉,顶紧时不会在工件表面产生过深的压痕,可满足表面质量要求较高的零件装夹需求。在实际使用过程中,该定位块可成对使用,分别对工件的两个定位基准面进行限位,配合侧面的辅助夹紧元件,可实现工件的六点完全定位,重复定位精度可控制在0.02mm以内,完全满足常规机加工工序的精度要求,同时该结构的定位块拆装便捷,磨损后仅需更换单个定位块即可,无需对整套工装进行返修,可有效降低生产现场的工装维护成本。
