Z型折弯式电机安装固定连接支架

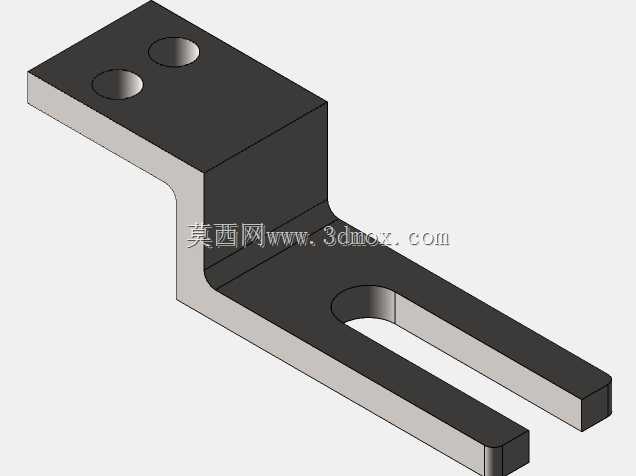

这款Z型折弯结构的电机安装板，是小型动力传动场景中常用的连接固定构件，主要应用于桌面级自动化输送线、小型实验台动力模组、轻工包装辅助设备、3D打印传动单元等对安装空间有紧凑要求的场景，用来实现驱动电机与设备机架之间的刚性连接，抵消电机运行过程中产生的径向振动与轴向窜动，保证动力输出端与传动部件的同轴度稳定，避免因安装偏移导致的皮带打滑、联轴器磨损、传动异响等常见问题。从设计思路来看，整体采用单块板材一体折弯成型的结构，没有额外的拼接焊缝与组装连接件，既减少了加工工序、降低了批量生产的成本，也避免了拼接结构带来的装配误差累积，整体刚性更优，长期受载下不会出现拼接面松动移位的问题。上部的安装平面设置了两个同轴的圆形沉孔，用于穿设固定螺栓将电机本体锁紧在板面上，沉孔设计可以让螺栓头完全埋入板材平面内，不会突出板面干涉电机底部的安装贴合，保证电机与安装面完全贴合，减少振动传递过程中的间隙。下部的叉型开口结构是安装调节位，长槽型的开口可以在安装时灵活调整电机板在机架上的固定位置，适配不同中心距的传动需求，比如同步带传动场景下，可以通过调整固定位置来张紧同步带，不需要额外设计张紧轮结构，简化了整体设备的结构设计。外形尺寸上，整体折弯角度为90度垂直折弯，上下两个安装平面保持平行，折弯处做了圆弧过渡处理，避免直角折弯带来的应力集中问题，在电机频繁启停的冲击载荷下，折弯位置不会出现应力断裂的情况，板材厚度适配常规小型电机的安装承重需求，上部安装面的孔位间距匹配通用小型交直流电机、步进电机的标准安装孔距，下部叉口的宽度适配常规M4-M6规格的固定螺栓，安装边界兼容性强，可以直接替换同类型的标准安装板，不需要对原有设备的机架安装位做二次修改。实际使用过程中，这种一体折弯的电机板安装便捷，只需要先将电机固定在上部板面，再通过下部的叉型槽调整好位置与传动张紧度，锁紧固定螺栓即可完成安装，后期维护拆卸也十分方便，叉口设计不需要完全拆下固定螺栓就能调整电机位置或者更换电机，大幅降低了设备运维的操作难度。板材表面做了氧化发黑处理，既可以提升表面的防锈耐腐蚀能力，适配车间多尘、少量油污的工作环境，也能增加表面的耐磨性能，长期拆装不会出现表面锈蚀、磨损掉屑的问题，保证安装面的平面度始终处于合格范围。
