多弯折弹性接触钣金连接件结构设计

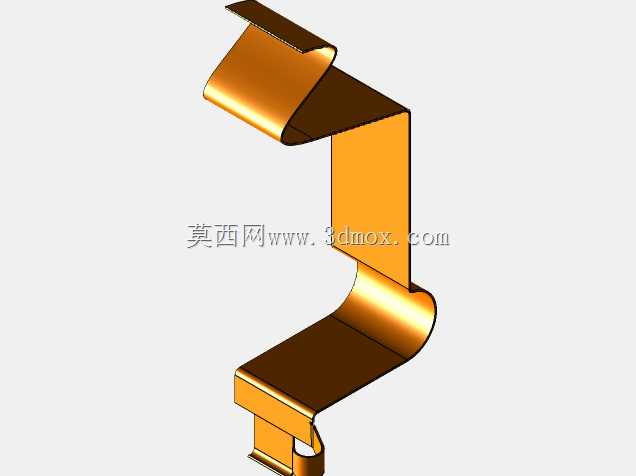

这款多弯折结构的弹性钣金连接件，主要应用于低压电气控制回路、小型消费电子内部、车载低压接线模块的导电接触场景，作为弹性接触端子实现两个相对位置存在小幅偏差的导电部件之间的稳定电气连通，同时可抵消装配公差带来的位置偏移，避免硬连接状态下因震动、热胀冷缩产生的接触不良问题。在实际设备运行过程中，该部件依靠自身钣金弯折形成的弹性形变区间，提供持续稳定的接触压力，既能够保证电流导通时的接触电阻处于较低水平，减少接插部位的发热损耗，也可以在设备受到小幅冲击震动时，通过自身的弹性形变吸收位移量，维持接触界面的紧密贴合，不会出现瞬断的故障。从设计思路来看，该部件采用一体化钣金冲压弯折成型工艺，全程无焊接、无额外拼接部件，整体结构通过多段不同曲率的圆弧弯折与直段平面组合，分别实现不同的功能：上端的小弧度卷边结构作为接触端，卷边设计可以避免安装过程中锐边刮擦配对接触件的镀层，同时圆弧面接触能够在接触压力波动时维持更大的接触面积；中间的长直段作为结构支撑主体，提供足够的结构刚度，避免整体受力时出现过度形变导致的塑性变形；中部的大圆弧弯折段是核心的弹性形变区，通过控制该段的弯折半径与钣金料厚的比值，匹配设计所需的弹性系数，保证在预设的压缩行程内，弹力处于合适区间，既不会因弹力过大导致装配困难、配对部件磨损加剧，也不会因弹力过小导致接触压力不足、接触电阻超标；下端的卡扣式弯折结构作为安装固定端，可直接卡入预设的安装卡槽内，无需额外螺丝固定，能够大幅提升装配效率，减少装配工序的零件数量。从安装边界来看，该部件整体沿纵向延伸，横向占用空间极小，适合在布局紧凑的电气腔体内安装，安装时仅需在安装基座上预留对应宽度的卡槽，将下端卡扣推入卡槽即可完成定位，上端接触端对准配对的导电接触面，装配完成后整体的形变行程控制在钣金材料的弹性屈服极限范围内，可保证长期反复形变下不会出现金属疲劳断裂，适配的安装场景中，允许配对接触件存在0.5-2mm的位置偏差，都可以通过该弹片的自身形变补偿偏差，维持稳定接触。外形上采用等厚钣金料带加工，所有弯折处都做了圆角过渡，避免应力集中导致的弯折处开裂，表面可根据使用场景做镀锡、镀镍或者镀金处理，适配不同的防氧化、低接触电阻需求，在小电流信号传输回路、大电流供电接触场景都可通过调整料厚与弯折参数实现适配。
