带集成齿轮结构的标准电机输出传动轴

这款集成齿轮结构的电机轴，是中小型驱动电机核心的动力传递部件，主要应用于小型伺服驱动单元、家电驱动模组、小型工业传动设备、电动工具动力输出端等场景，承担着将电机转子的旋转扭矩平稳传递至下游执行机构的核心作用，是电机动力输出链路中不可或缺的关键承载零件。

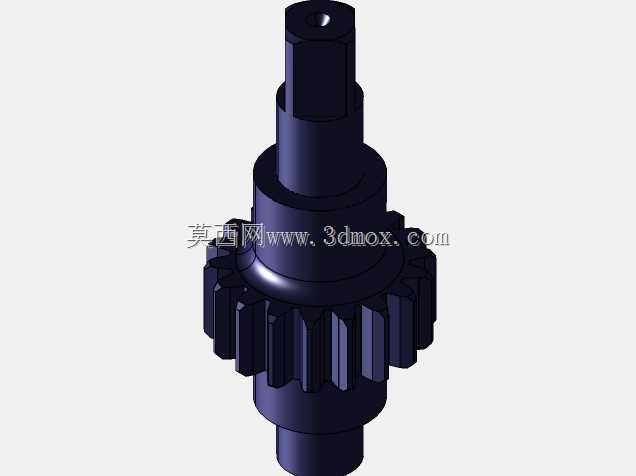

从实际功能特性来看，该轴采用轴齿一体化设计，将传动直齿轮直接集成在轴身中段，省去了额外齿轮的装配工序，既消除了齿轮与轴装配间隙带来的传动回差，也提升了整体结构的同轴度与传动刚性，能够在持续运转过程中保持稳定的扭矩输出，减少传动过程中的动力损耗。轴身上设计有多段不同直径的阶梯轴段，分别对应不同的功能区域：顶端的扁方结构用于和外接执行件实现周向固定，避免传动过程中出现相对打滑；紧邻扁方的细轴段用于安装前端支撑轴承，为轴的高速旋转提供径向支撑；齿轮段两侧的轴肩分别作为轴承内圈、齿轮的轴向定位基准，保证各装配部件的轴向位置精度；下端的细轴段用于安装后端轴承与转子铁芯，实现与电机转子的可靠连接，顶端的中心小孔可用于安装定位销或者润滑注油通道，满足装配与维护的使用需求。

在设计思路上，这款轴优先保障传动刚性与运转稳定性，整体采用同轴回转体结构，所有轴段的同轴度公差控制在较高精度等级，避免高速旋转时出现偏心振动；齿轮段采用标准直齿齿形设计，齿向与轴线平行，能够适配常规的平行轴齿轮传动场景，加工工艺性好，可通过滚齿、磨齿工艺实现高精度加工，兼顾制造成本与传动精度。各阶梯轴段的过渡位置均设计有圆角过渡，避免应力集中导致轴件在交变载荷下出现断裂失效，提升零件的疲劳寿命。

从安装边界来看，该轴的径向最大尺寸为中段齿轮的齿顶圆直径，上下支撑轴段的直径匹配标准深沟球轴承的内圈尺寸，可直接适配对应规格的标准轴承，无需额外定制非标支撑件；轴向总长度覆盖电机前端盖到后端转子固定位的安装距离，各轴段的长度尺寸严格对应轴承位、齿轮位、转子位的安装空间，装配时可通过轴肩实现快速轴向定位，不需要额外调整轴向间隙，能够有效提升电机的总装效率。在实际运转过程中，该轴能够承受稳定的径向载荷与一定的轴向冲击载荷，适配转速区间覆盖常规中小型电机的额定运转转速，可在常温、常规润滑的工况下长期稳定工作，为整套驱动系统提供可靠的动力传递支撑。
