便携箱式移动机器人集成控制板设计

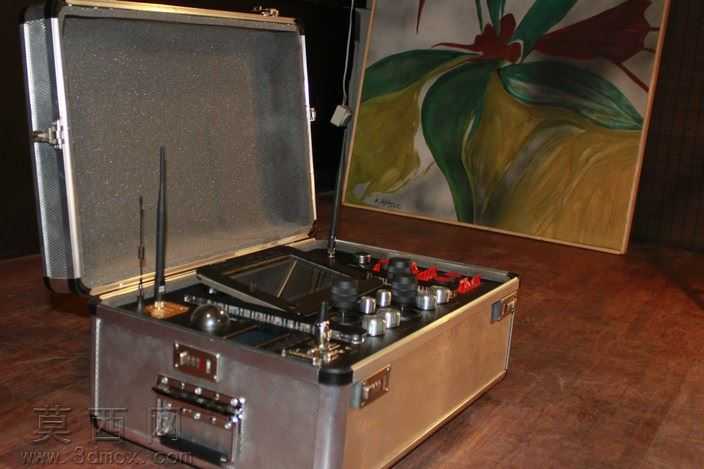

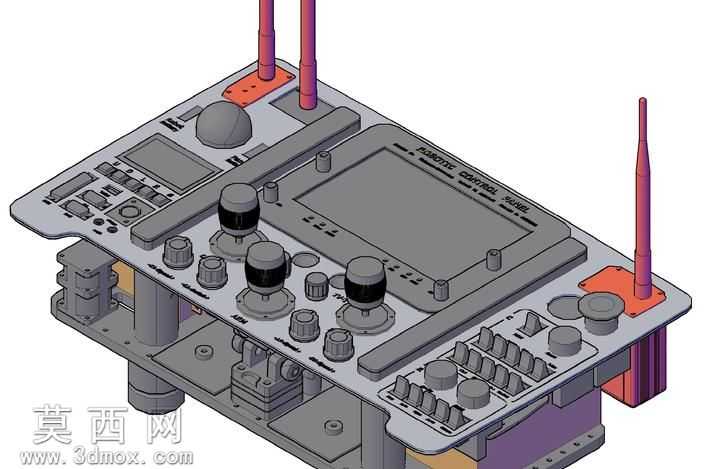

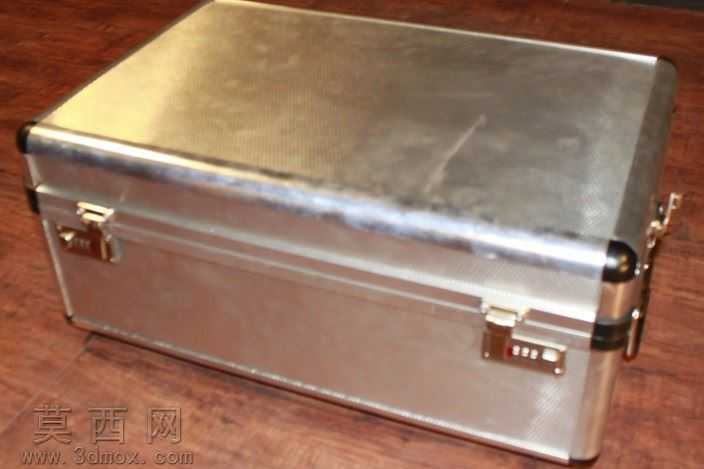

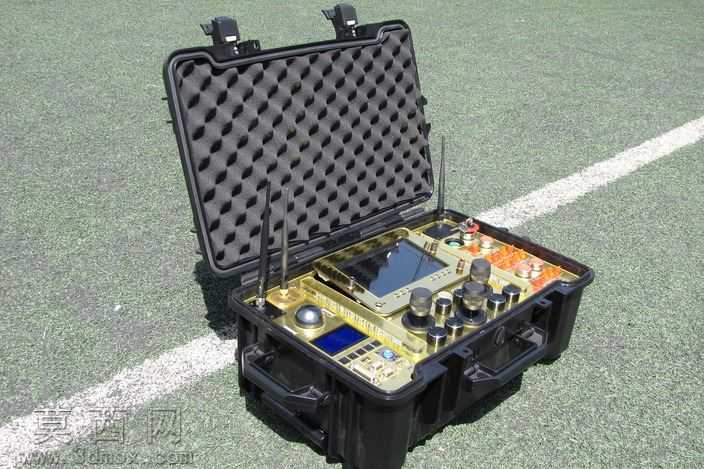

本作品为适配移动作业机器人的箱式集成控制板三维设计，整体采用工业级防护安全箱作为承载外壳，建模阶段严格遵循便携操控设备的人机工程与防护性能要求，先完成防护箱本体的结构复刻：对箱体外侧的防滑提手、锁扣结构、加强筋纹理，以及箱盖内侧的缓冲泡棉凹凸格纹都做了精细化建模，还原硬质防护箱的抗冲击结构特征，确保内置控制组件的收纳防护性能。内部控制板的建模采用分层集成布局思路，将操控交互组件、信号收发组件、状态显示组件做模块化排布：两根外置通讯天线布置在控制板后侧边缘，避免信号被金属箱体屏蔽；上方区域设置嵌入式显示屏，用于实时回传机器人运行状态、作业环境参数；显示屏周边分布多组旋钮式调节控件、金属按压式操作按键，旋钮做了防滑滚花纹理建模，按键区分不同功能做了差异化的高度与配色设计，便于户外作业时盲操作识别；控制板左下角设置小型副显示屏，用于显示设备电量、信号强度等辅助状态参数，旁侧布置微调按键与急停控件，满足应急操作需求。材质渲染阶段，对不同部件做了精准的材质区分：防护箱外壳采用哑光硬质工程塑料材质，添加细微的磨砂颗粒质感，还原工业防护箱的耐磨外观；箱盖缓冲泡棉采用黑色软质发泡材质，模拟凹凸格纹的柔软吸能质感；内部控制板基板采用金属拉丝金色材质，凸显精密电子设备的工业质感；旋钮控件采用亮面金属搭配黑色防滑橡胶圈材质，按键根据功能区分做银色金属、红色警示、黑色功能的差异化材质设置，显示屏添加玻璃反光效果，通讯天线做细长哑光金属杆材质渲染。整体设计兼顾户外便携作业的防护需求与操控便利性，所有控件布局符合人手操作的活动范围，箱体闭合后可实现全密封防护，适配移动机器人野外作业、应急处置等多场景的操控需求，建模过程中对各部件的装配间隙做了合理预留，确保结构设计具备实际生产可行性，集成化的板载布局有效缩减了控制终端的整体体积，提升设备的便携转运能力。
