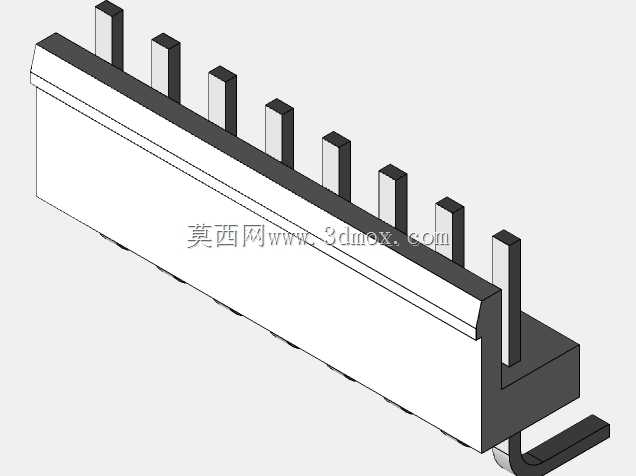

CH3.96间距8针弯插式接线连接器结构

这款8针弯插式连接器是电子电路布线、低压电气控制回路中常用的板端连接部件，主要应用于工控驱动板、电源模块、小家电控制板、小型机电设备内部的导线与PCB板连接场景，替代传统的导线直接焊接方式，能够大幅提升设备组装、后期检修维护的效率，避免多股导线焊接时容易出现的虚焊、脱焊、线间短路问题，同时让设备内部走线更加规整有序，降低布线杂乱带来的电磁干扰风险。在实际使用过程中，该连接器承担着低压直流或工频交流信号、小功率供电回路的物理连接与电气导通作用，每根插针对应独立的导通回路，针脚之间设置有绝缘隔挡结构，能够有效避免相邻针脚因积尘、凝露引发的爬电击穿问题，适配线径0.5到1.5平方毫米的多股铜芯导线，匹配对应规格的孔端胶壳即可完成导线端的快速压接装配，无需复杂的焊接工序，普通作业人员经过简单培训即可完成接线操作。从产品设计思路来看，这款连接器采用卧式弯插结构设计，插针焊接端呈90度弯折，贴装焊接在PCB板表面后，连接器主体平行于PCB板面，能够大幅降低板端元件的整体高度，适配内部空间局促、对元件安装高度有严格限制的薄型设备外壳，避免连接器突出过高顶触外壳带来的装配干涉问题；绝缘基座采用耐温阻燃的工程塑料材质，能够耐受波峰焊时的高温冲击，不会出现基座变形、针脚移位的问题，同时材料本身具备良好的绝缘性能与抗老化特性，能够在-20到85摄氏度的常规工业环境下长期稳定工作，不会出现绝缘性能下降、基座脆裂的问题。在外形尺寸与安装边界方面，该连接器针脚中心间距为3.96毫米，8针布局的总长度适配标准PCB板的焊盘孔位设计，弯插焊接脚的长度、弯折弧度完全匹配常规1.6到2.0毫米厚度的PCB板安装要求，焊接后插脚穿过PCB板的露出长度控制在合理范围，不会出现焊脚过长触碰板底其他元件的问题；基座侧面设置有简易的卡扣定位结构，与对应孔端胶壳对接时能够产生清晰的卡入反馈，避免设备运输、运行过程中受振动影响出现接插件松脱、接触不良的问题，基座底部设置有定位凸点，插入PCB板的定位孔后即可完成预固定，焊接过程中不会出现连接器偏移、针脚错位的问题，能够适配波峰焊、手工焊等多种焊接工艺的加工要求。
