树莓派CM3L载板DDR2内存插槽结构

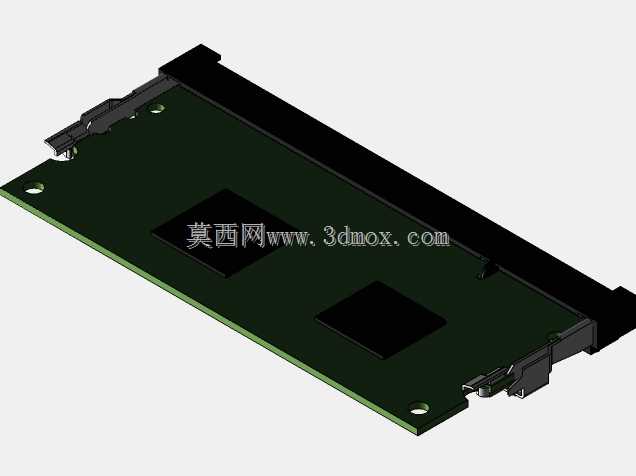

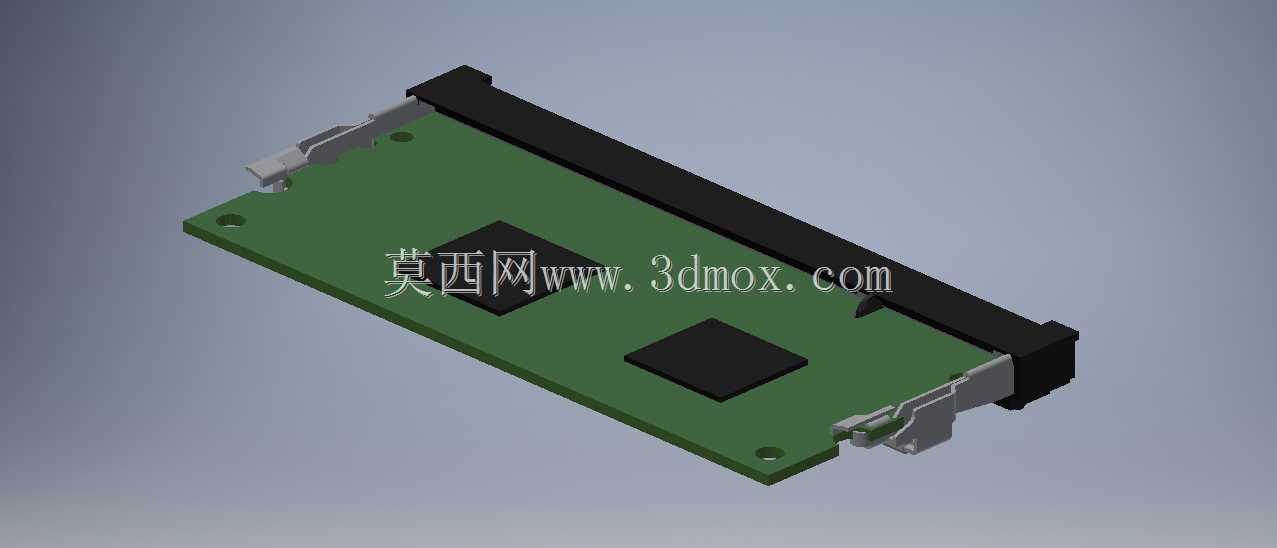

在嵌入式硬件开发、小型工业控制终端搭建场景中，这类适配树莓派CM3L核心板的DDR2插座结构，是核心板与载板实现电气连通、机械固定的关键连接部件。日常做嵌入式设备结构选型时，首先要明确这类插座的安装边界：插座本体沿PCB长边布置，两端带金属锁扣结构，锁扣开合行程预留足够操作空间，避免安装后与周边屏蔽罩、固定螺柱产生干涉。从功能特性来看，该插座既要实现DDR2信号的稳定传输，保证内存与核心板之间的高速信号完整性，又要提供足够的机械保持力，避免设备在振动工况下出现核心板松脱、接触不良的问题，常见于工业采集终端、小型边缘计算网关、嵌入式教学实验设备的载板设计中。做三维建模时，首先要对齐PCB板的安装孔位，四个角的定位孔尺寸与位置严格匹配载板固定需求，插座的塑胶主体高度要控制在合理范围，避免核心板安装后整体高度超出设备外壳的内部空间余量。设计过程中要重点考量锁扣的结构强度，金属锁扣的折弯角度、卡扣与核心板侧边的卡合量要反复校核，既不能因为卡合量过大导致核心板拆装困难，也不能因为卡合量不足在受冲击时脱开。插座的接触端子排布要对应DDR2的引脚定义，建模时端子的伸出长度、焊接脚的成型尺寸要符合SMT贴片工艺的要求，避免出现贴片时引脚虚焊、连锡的工艺问题。实际选型应用时，还要注意插座与周边电容、电阻元件的安全间距，端子焊接区域要预留足够的钢网开窗位置，塑胶主体的耐温参数要匹配回流焊的温度曲线，避免过炉时出现塑胶变形、端子移位的问题。这类接插件的外形轮廓建模要还原真实的生产细节，包括塑胶主体的脱模斜度、金属锁扣的冲压圆角、PCB表面的丝印标识位置，都要按照实际量产的零件状态还原，方便结构工程师在做整机装配时直接调用，提前排查装配干涉、空间不足的问题，减少后续打样迭代的次数。在做小型嵌入式设备的堆叠设计时，这类插座的高度直接决定了核心板与载板之间的层间距，层间距内可以走线或者布置低矮的贴片元件，充分利用板间空间压缩整机体积，这也是很多紧凑型工业终端设计时会重点考量的结构细节。
