TO220封装器件配套铝制散热结构件

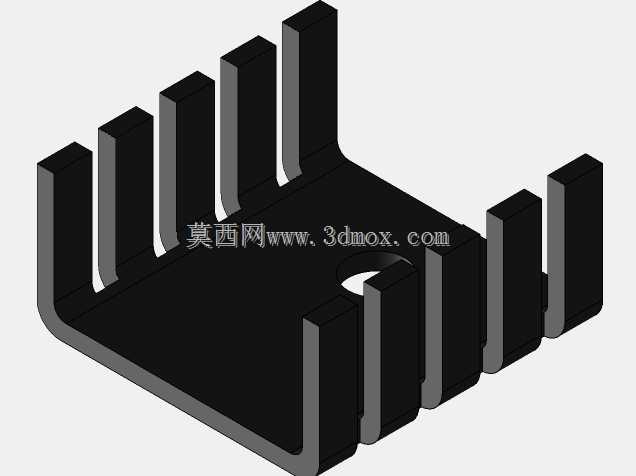

　　在中小功率电子设备的热设计环节，针对TO220封装的功率半导体器件做散热适配，是结构工程师经常碰到的选型与建模场景，这类封装常见于线性稳压器、中小功率MOS管、快恢复二极管等发热器件，自然对流工况下的散热需求，往往不需要复杂的液冷或者强制风冷结构，依靠定制化的铝挤散热片就能满足结温控制要求。这款散热结构件采用单折弯基板加多组平行鳍片的布局，基板区域预留了对应TO220封装的安装孔位，安装时器件的散热面通过导热硅脂或者绝缘导热垫贴合在基板平面上，可通过单颗螺丝完成器件与散热片的锁紧固定，不需要额外的复杂固定结构，适配量产时的快速装配需求。从结构设计逻辑来看，鳍片采用等间距平行排布，每片鳍片的厚度保持一致，

　　折弯边的高度与鳍片高度做了匹配，既可以在有限的安装空间内最大化拓展散热表面积，又能保证铝挤成型后的结构强度，避免鳍片在装配或者运输过程中出现弯折变形。安装边界方面，这款散热件的基板平面尺寸完全覆盖TO220器件的金属散热面，不会出现贴合面积不足导致的热阻升高问题，鳍片的排布方向顺着自然对流的气流走向，热空气可以顺着鳍片间隙顺畅上升，带走器件工作时传导过来的热量，在常规25℃环境温度下，搭配10W以内耗散功率的TO220器件，可以把器件壳温控制在安全阈值以内，满足消费类电源、工业控制板卡、小型线性电源模块的长期工作散热需求。设计过程中需要重点关注几个细节，首先是基板与器件贴合面的平面度，铝挤成型后该面的平面度需要控制在合理范围内，

　　避免出现贴合间隙导致热阻陡增；其次是安装孔的位置公差，需要和TO220封装的标准安装孔位做适配，公差带设置要兼顾装配便利性与定位准确性，不会出现孔位偏移导致螺丝无法锁紧的问题；另外鳍片的根部做了小圆弧过渡，既可以降低铝挤成型时的模具损耗，也能减少应力集中，避免散热件受到外力冲击时鳍片从根部断裂。这类散热件通常采用6063铝合金材质做铝挤成型，后期做黑色阳极氧化处理，一方面可以提升表面的热辐射系数，增强辐射散热能力，另一方面也能提升铝材的耐腐蚀能力，避免长期使用过程中表面氧化锈蚀影响散热效果。在PCB板上布局时，需要注意散热件的外围预留足够的安全间隙，尤其是鳍片边缘与周边直插元器件、走线的距离，要满足安规间距要求，避免出现短路风险；

　　如果是应用在存在振动的工况下，还可以在散热片与PCB之间增加点胶固定，或者在螺丝锁紧位置增加减震垫圈，避免长期振动导致螺丝松动、散热接触失效。不同于大功率设备用的大型散热器，这类小型TO220配套散热件的设计不需要做复杂的热仿真迭代，更多是基于成熟的铝挤散热结构做尺寸适配，在满足安装空间限制的前提下，尽可能优化鳍片的数量与高度，平衡散热能力、材料成本与结构强度三者的关系，实际选型时可以根据器件的实际耗散功率调整鳍片高度，耗散功率偏低的场景可以适当降低鳍片高度压缩整体尺寸，耗散功率偏高的场景可以在允许范围内增加鳍片高度提升散热余量。另外这款散热件的单折弯结构，除了增加鳍片的布置数量之外，折弯形成的立面还可以在部分安装场景下起到辅助定位的作用，贴靠在PCB或者设备壳体的定位凸台上，避免装配时散热件出现转动偏移，提升装配一致性。
