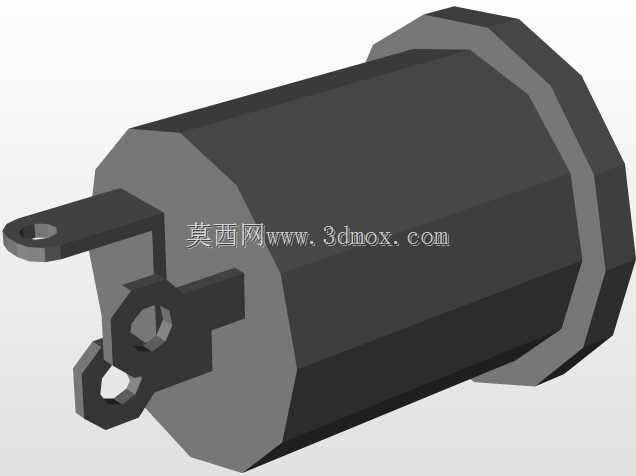

5.5x2.1规格直流板载电源插座结构

　　日常做消费类电子、小型工控板卡的结构设计时，板载直流电源输入口的选型从来不是小事，很多新手容易忽略接插件的安装公差、插拔寿命与壳体干涉问题，最后打样回来要么插不上电源插头，要么焊盘位置偏了贴片机吸嘴抓不住，甚至焊完之后壳体顶到外壳内壁，整机组装卡壳。这款5.5x2.1规格的圆筒式直流电源插座，是行业内应用最广的低压直流输入接插件之一，从桌面式路由器、小型交换机、监控摄像头适配器端，到开源开发板、小型驱动模块、手持检测设备的板载供电口，几乎覆盖了所有12V及以下直流供电的板卡类设备场景，只要是用外置墙插式适配器供电的设备，十有八九会用到这个规格的接口。

　　从实际功能特性来看，这款插座采用中心插针加外圈圆筒的同轴接触结构，中心引脚为正极，外侧两个弯折焊脚为负极同时兼做板上固定结构，相比直插式的两脚DC座，两侧带固定焊脚的设计能大幅提升插拔时的结构强度，不会因为用户插拔电源时用力过猛把焊盘扯掉，很多早期便宜的DC座只做中心两个直插引脚，用不了几次插拔就会从PCB上松脱，返修率居高不下。接触端的内部采用弹性铜片夹持结构，适配公头插入后能保证足够的接触压力，避免大电流供电时出现接触不良、接头发热的问题，常规适配的供电电流范围可以覆盖1A到5A的常见低压直流场景，足够满足绝大多数小型电子设备的供电需求。

　　设计建模的时候，首先要卡准核心的配合尺寸：外圈圆筒内径为5.5毫米，中心正极插针外径为2.1毫米，这个尺寸是和通用DC电源公头严格匹配的，公差需要控制在0.05毫米以内，公差做大了公头插进去会晃，接触不稳定，公差做小了公头插不到位，供电接触不上。圆筒主体的外径、整体高度要根据设备外壳的开孔位置来匹配，建模时需要预留至少0.2毫米的壳体开孔间隙，避免外壳注塑收缩后开孔尺寸偏小，插座卡不进去。底部的两个固定焊脚，建模时要严格对应PCB封装的焊盘位置，焊脚的弯折角度、引脚伸出长度要符合波峰焊或者回流焊的工艺要求，引脚太长会顶到SMT生产线的轨道，太短则会出现焊锡浸润不良、虚焊的问题。

　　安装边界方面，这款插座为垂直板载安装结构，焊接面紧贴PCB顶层，主体圆筒垂直于PCB板面向上伸出，布局时需要注意插座周围3毫米范围内不要布置过高的元器件，避免电源插头插入时和周边电容、接插件产生干涉，尤其是插头尾部的线缆出线方向，要预留足够的线缆弯曲空间，不要让线缆顶住设备外壳或者其他板上部件。插座的金属外壳部分要根据设备的EMC要求考虑是否接保护地，常规设计中两个固定焊脚直接接电源地，既可以起到固定作用，也能实现外壳屏蔽，降低外部电磁干扰通过电源口串入板卡电路的概率。

　　实际选型建模时还要注意插拔寿命的结构匹配，内部的弹性接触片要设计足够的形变余量，保证至少上千次插拔后依然能保持足够的接触压力，不会出现松垮接触不良的问题。圆筒端部要做微小的导入倒角，方便公头插入时对位，不用用户刻意对准就能顺利插到位，提升实际使用的体验感。很多结构工程师在做这类接插件建模时容易忽略公头的插入深度，建模时要把公头的配合长度算进去，避免插座内部的限位结构做的太浅，公头插到底之后顶到中心插针根部，长期使用把中心针顶歪，造成内部短路。
