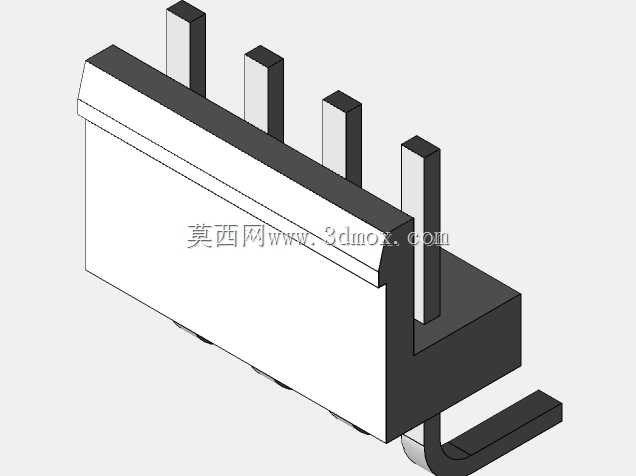

CH3.96间距4针弯插式接线连接器结构

这款CH3.96规格4针连接器，是低压电气连接场景中应用十分广泛的板对线连接部件，常见于工业控制板卡、小型家电主控板、电源模块、低压配电模组等设备内部，承担电路板与外部线束之间的电流、信号传输功能，能够在有限的安装空间内实现稳定的可拆卸电连接，避免直接焊接线束带来的维护不便、拆改困难问题，大幅提升设备组装与后期运维的效率。从功能特性来看，该款连接器采用3.96mm的标准针距设计，适配常规线径的多股铜芯线束压接，单针额定载流能力可满足常规低压信号与小功率供电的传输需求，弯插式的引脚结构能够让线束出线方向与电路板平面平行，有效降低设备内部的垂直方向空间占用，尤其适合壳体内部高度受限的紧凑型电气设备使用，插合面的定位结构能够避免插针错位、反插的问题，保障接线的正确性与连接可靠性。在设计思路上，这款连接器采用绝缘基座与导电插针分体组合的结构，绝缘基座选用耐温、绝缘性能优异的工程塑料材质，既能够为内部导电插针提供稳定的结构支撑，也可以实现相邻针脚之间的电气隔离，避免相邻回路出现短路风险；导电插针采用铜合金基材搭配表面镀层处理，兼顾良好的导电性能与抗氧化能力，降低长期使用过程中的接触电阻，减少连接部位的发热问题；底部的弯角固定引脚在焊接到电路板时，能够提供更强的结构附着力，相比直插结构更耐线束拉扯，降低外力作用下引脚脱焊、基座松动的概率。从安装边界来看，该连接器的针脚间距严格遵循3.96mm的行业通用标准，可直接匹配市面上同规格的接插件母座与PCB封装尺寸，插针焊接端的长度、弯角弧度经过优化，能够适配常规厚度的玻纤电路板波峰焊或手工焊接工艺，基座本体的外形轮廓规整，无多余外凸结构，在电路板上布局时可以紧贴周边低矮元件排布，最大化利用板上安装空间，插合端的插拔力经过调校，既可以保证日常使用中不会因设备振动出现松脱，也能够在需要维护时顺利完成插拔操作，不会对电路板焊点造成过大的拉扯应力。
