汽车涡轮增压装置三维结构设计

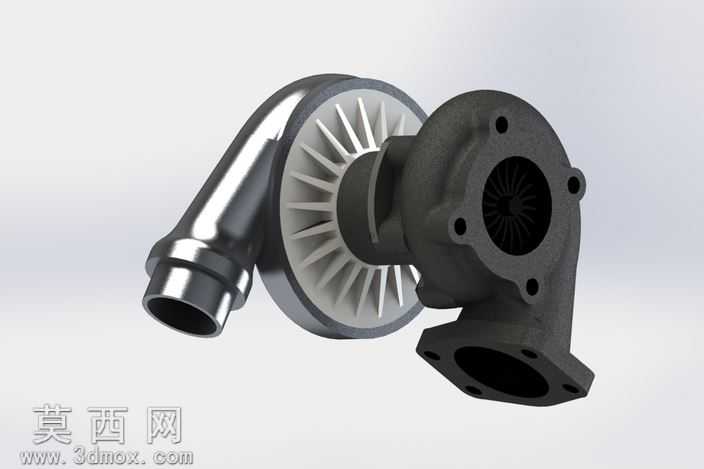

本作品为汽车涡轮增压装置的三维建模设计成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先分别完成涡轮壳体、压气机叶轮、涡轮叶轮、连接管路、法兰安装座等独立零件的结构建模，再按照实际装配约束关系完成整机装配，确保各部件的配合间隙、安装定位完全符合真实车用涡轮增压器的结构逻辑。建模阶段针对核心部件做了精细化结构处理：压气机端的金属弯管采用曲面扫掠成型，还原了管路的流畅过渡弧度与端部快插接口的卡扣结构；压气机叶轮采用圆周阵列特征完成叶片建模，每一片叶片的曲面弧度、倾斜角度都经过参数校准，还原离心式压气机的气动外形特征；涡轮端壳体采用铸铁材质对应的哑光粗糙质感渲染，壳体上的安装法兰、螺栓孔位、气流进出口的法兰密封面都做了细节还原，法兰面上的螺栓通孔采用线性阵列与圆周阵列结合的方式定位，确保孔位间距符合通用安装标准。渲染阶段采用双材质区分不同部件的质感：压气机端的金属壳体与连接管路赋予抛光金属材质，添加轻微的环境反射效果还原铝合金部件的金属光泽；涡轮端壳体赋予耐高温铸铁材质，调整粗糙度参数还原铸造成型的哑光颗粒质感；叶轮部分区分压气机铝制叶轮与涡轮端耐高温合金叶轮的材质差异，通过光影调整突出叶片的立体层次。设计过程中重点还原了涡轮增压器的核心工作结构，清晰展现了压气机侧与涡轮侧的同轴连接关系、壳体的双层流道结构、安装固定位的布局逻辑，所有结构特征均参考民用小排量乘用车配套涡轮增压器的真实尺寸比例做参数化设定，既保证了外观的高度还原，也确保内部流道、叶轮配合等结构符合机械设计逻辑，可用于汽车动力系统结构教学、改装部件参考展示、相关机械结构设计参考等场景。
