奥迪S1管状框架复刻车身结构设计

　　这套结构设计针对奥迪S1车型的管状框架复刻需求展开，核心是在自制管状车架上完成车身外覆盖件与安装边界的匹配，适配民间改装、经典车复刻的实际应用场景，可用于赛道改装车打造、经典车型非量产复刻的结构参考，解决自制车架与原厂车身曲面匹配度不足、安装点位偏差的常见工程问题。设计过程中优先保留奥迪S1运动版的原厂车身曲面特征，从线框基准搭建开始，先对齐原车的轴距、轮距、前后悬尺寸边界，确保管状框架的安装点位与车身覆盖件的连接位置完全契合，避免后续装配出现缝隙不均、干涉卡滞的问题。从结构功能来看，这套设计拆分了车身侧围、前后翼子板、车门安装区域的独立曲面模块，每个模块都预留了与管状框架焊接或螺栓连接的安装边，安装边的宽度控制在25mm，

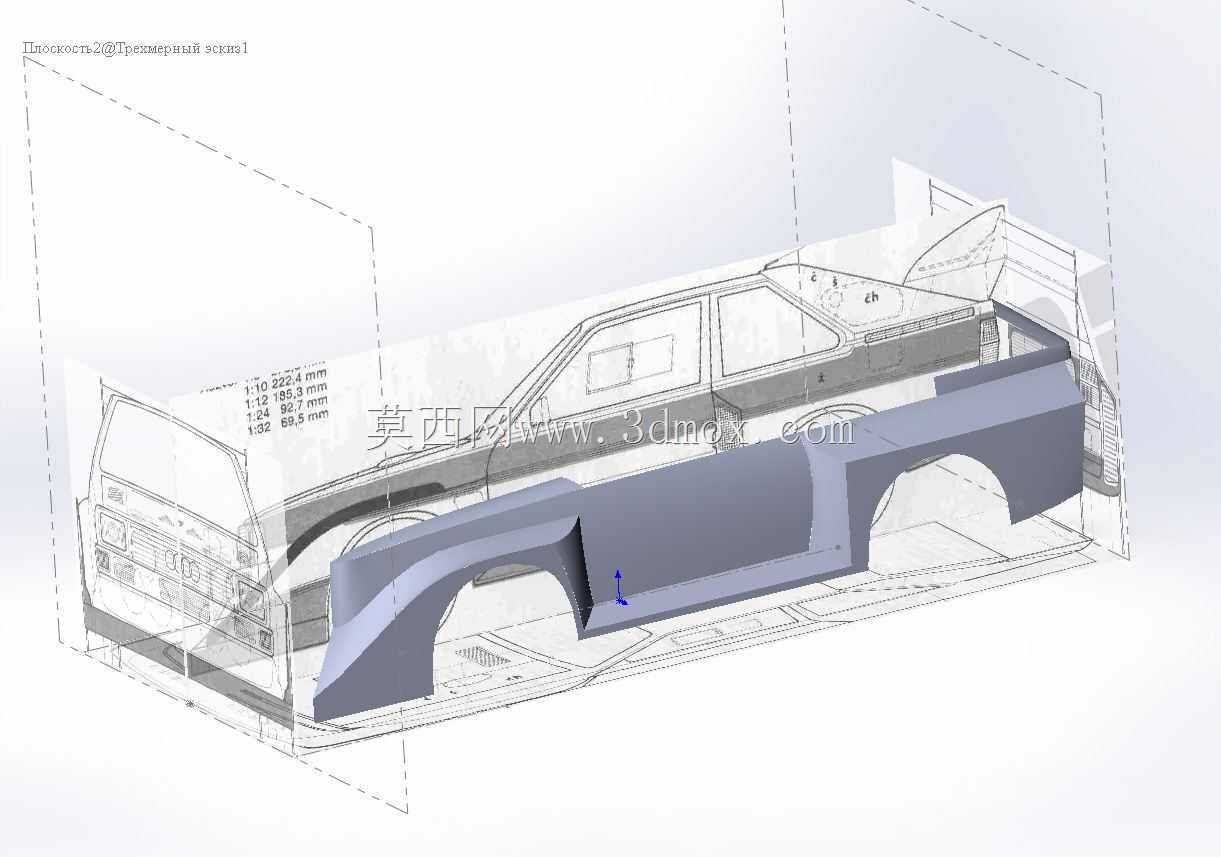

　　既保证连接强度，也不会额外增加过多车身重量，适配改装车对轻量化的需求。曲面构建阶段采用了从外到内的设计逻辑，先还原奥迪S1原厂的外表面A面曲率，尤其是前后翼子板的轮拱弧度、侧裙的折线特征，保证复刻后的车身外观与原厂车型视觉一致性，再向内偏移1.5mm的板材厚度，生成覆盖件的内表面，同时在曲面转折位置预留3mm的圆角过渡，避免板材冲压或手工敲制时出现应力开裂的问题。针对管状框架的适配特性，设计时特意在车身门槛、A柱下沿、B柱连接位置做了曲面让位，确保直径38mm的标准铬钼钢管架能够顺利嵌入车身内部，不会与外覆盖件产生硬干涉，同时在每个连接点位都标注了对应的坐标基准，方便加工时直接对照三维模型定位，减少现场配做的工作量。

　　考虑到复刻场景下的加工条件差异，这套结构没有采用过于复杂的一体化曲面设计，而是将车身侧围拆分为前翼子板、车门下护板、后翼子板三个独立分段，每个分段的尺寸都控制在1200mm以内，适配小型钣金加工设备的加工幅面，即使是手工敲制的小作坊也能完成单件制作，不需要大型冲压模具投入。设计中还兼顾了后续的装配调整空间，在覆盖件与车架的连接位置预留了±5mm的调节余量，方便装配时根据车架的实际焊接误差做微调，避免因为车架焊接的微小变形导致覆盖件无法安装。轮拱位置的曲面特意做了15mm的外扩处理，适配改装场景下常用的宽胎与偏距更小的竞技轮毂，不需要额外加装宽体轮眉就能满足轮胎的转向与跳动边界，避免轮胎在极限转向、悬架压缩时与翼子板发生剐蹭。

　　侧裙位置的曲面设计兼顾了空气动力学需求，下沿距离地面的高度控制在120mm，既保证赛道行驶时的空气导流效果，也能满足日常道路通行的通过性要求，不会因为离地间隙过小出现频繁托底的问题。车门安装区域的曲面边界严格对齐原厂车门的安装铰链位置，确保复刻后的车门能够正常开合，密封胶条的安装槽位也在曲面设计时做了预留，不需要后期额外开槽加工，减少装配工序。整个结构的曲面曲率连续度达到G2级别，即使后期做漆面处理也不会出现曲面凹凸不平的反光问题，保证外观的精致度。
