奥迪S1拉力赛车车身壳体结构三维数模

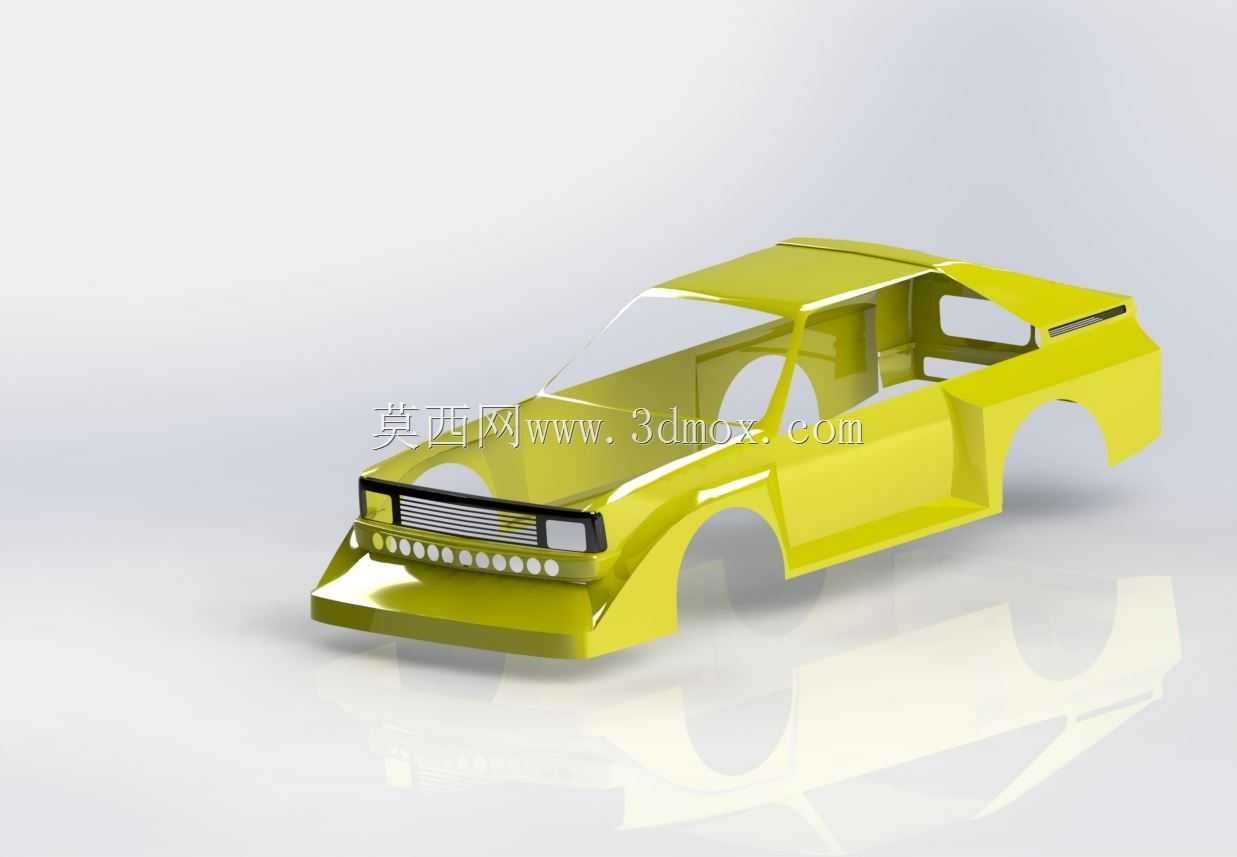

　　该模型还原的是奥迪S1拉力赛车的白车身外覆盖件与基础框架结构，在拉力赛事改装、汽车设计教学、赛车结构逆向研发场景中具备较高参考价值。从实际用途来看，这类车身壳体是赛车的核心承载基体，既要承担动力总成、悬架系统、转向机构的安装定位，也要在高速拉力赛段的飞跳、砂石冲击、连续颠簸工况下维持结构刚性，避免车体形变影响操控精度。模型呈现的是去掉车门、车窗玻璃、内饰附件后的裸壳体状态，能清晰看到A柱、B柱、车顶横梁、后翼子板加强筋、前纵梁延伸段的结构走向，对于理解Group B时期拉力赛车的轻量化设计思路有直观帮助。设计思路上，该壳体遵循拉力赛车短轴、宽体、低重心的布局逻辑，前舱部分预留了中冷器、水箱、直列五缸涡轮增压发动机的安装空间，

　　前保险杠位置集成了额外的辅助灯安装位，对应拉力赛段夜间行驶的照明需求；轮拱位置做了明显的外扩处理，预留了大尺寸越野拉力轮胎与长行程减振器的跳动边界，避免极限压缩工况下轮胎与翼子板发生干涉。从安装边界来看，车身前围板的防火墙位置预留了转向柱、制动总泵、线束过孔的安装点位，门槛梁位置做了双层钢板焊接的加强结构，对应侧撞时的力传递路径；后舱部分的尾箱区域做了掏空处理，用于放置防爆油箱与备胎，后翼子板上方的开口对应后置散热系统的通风需求，车顶线条从A柱顶端快速向尾部收窄，既降低高速行驶的风阻系数，也能减少砂石路面行驶时车尾的乱流抬升。车身壳体的分块逻辑遵循量产车改赛车的常规路径，前翼子板、车门蒙皮、后尾厢盖均为可拆卸结构，方便赛中维修更换，

　　前保险杠下方的扰流唇做了加厚处理，对应非铺装路面行驶时的防刮需求，车头的中网格栅预留了足够的进风面积，保证高负荷工况下散热系统的进气量。在结构设计细节上，A柱采用了倾斜角度更大的布局，既优化了驾驶员前方视野，也能在翻滚事故中配合防滚架形成更稳定的生存空间；侧窗开口的尺寸比量产版车型更大，方便赛手观察侧方路况与车轮位置；后风挡位置做了封闭处理，对应赛车无需后方视野、强化尾部刚性的设计需求。从尺寸边界来看，该车身的轴距控制在2.2米级，轮距比量产奥迪S1加宽了近120毫米，车身高度比量产版降低了80毫米，所有外覆盖件的曲面都做了顺滑过渡，避免应力集中在焊缝位置。这类壳体模型在实际使用中，

　　既可以作为汽车设计专业学生学习车身曲面建模的参考案例，也能为民间拉力车队的复刻改装提供结构尺寸参考，建模过程中还原的钣金搭接关系、加强筋布置逻辑，也能为普通乘用车的车身结构优化提供思路——比如轮拱位置的加强结构设计，就可以迁移到民用SUV的非铺装路面通过性改装中，前纵梁的力传递路径设计，也能为家用车的碰撞安全结构优化提供参考。需要注意的是，该模型仅呈现了车身壳体部分，未包含防滚架、焊接点、密封结构等细节，在用于实际改装参考时，需要根据赛事规则补充对应的加强结构，根据所选动力总成的尺寸调整前纵梁的安装点位，根据轮胎的实际尺寸校核轮拱的跳动间隙，避免出现安装干涉。
