框架式超声波环柄焊接加工设备结构

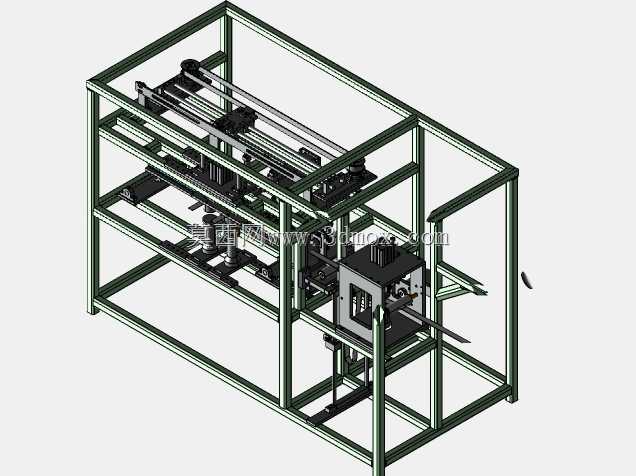

该设备主要应用于日用五金、厨具制品的生产加工场景，针对带环形手柄的金属或复合材质工件，完成环柄与主体件的超声波固接工序，可适配不锈钢厨具、小型五金工具、民用金属制品等多类产品的环柄装配作业，替代传统人工粘接、电阻焊的加工模式，大幅降低工件焊接处的形变概率，提升连接位置的结构强度与外观一致性。设备整体采用方通型材搭建多层框架式承载结构，上层布置横向直线传动模组，搭载可沿X轴、Z轴移动的超声波焊接执行头，可根据不同规格工件的环柄位置，灵活调整焊接点位的作业坐标，适配不同尺寸、不同环柄安装位置的工件加工需求；中层设置工件定位工装工位，配备可快速更换的仿形定位夹具，能够对工件主体进行精准限位，避免焊接过程中工件移位导致的焊接偏位、虚焊问题，工装旁侧设置环柄上料导向结构，可预先将待焊接环柄定位至工件对应安装位置，无需人工反复对位调整；下层框架预留电气组件、超声波发生器的安装空间，将动力与控制元件集中布置在设备下部，既降低设备整体重心提升运行稳定性，也方便后期运维时对电气元件进行检修调试。设备整体外形为规整的长方体框架结构，安装边界适配常规车间流水线的工位排布需求，底部可加装调平脚杯适配不同平整度的车间地面，框架外侧可按需加装透明防护门板，既能够阻隔超声波焊接过程中产生的少量飞溅碎屑，也不会遮挡操作人员观察内部作业状态的视线。设计过程中优先考虑了作业流程的连贯性，传动模组的行程覆盖整个工装工位的作业范围，焊接执行头的压力输出可根据工件材质进行适配调整，针对薄壁类工件可降低焊接压力避免工件被压穿，针对厚壁硬质工件可提升压力与超声功率保证焊接熔接深度，设备的走线全部沿框架型材内部的线槽布置，避免走线外露造成的积尘、剐蹭破损问题，各运动轴端均设置硬限位结构，防止模组超程运行造成的设备碰撞损坏，整体结构兼顾了加工适配性、运行稳定性与运维便捷性，能够满足中小批量五金制品生产环节的环柄自动化焊接需求。
