汽车轮胎平衡用四脚轮锁紧支撑装置

　　在汽车维保作业的轮胎动平衡工序里，车轮的可靠锁紧定位是保障平衡精度、避免作业过程中车轮窜动脱落的核心前提，这套四脚轮锁紧装置正是针对该场景开发的专用定位锁紧机构，区别于传统单轴顶紧的锁止结构，它采用四组支撑脚同步联动的结构形式，能适配不同轮毂中心孔距、不同轮辋宽度的乘用车辆车轮，在平衡作业时从轮毂内侧形成多点支撑，配合中心定位轴完成车轮的同轴度校准与锁止。

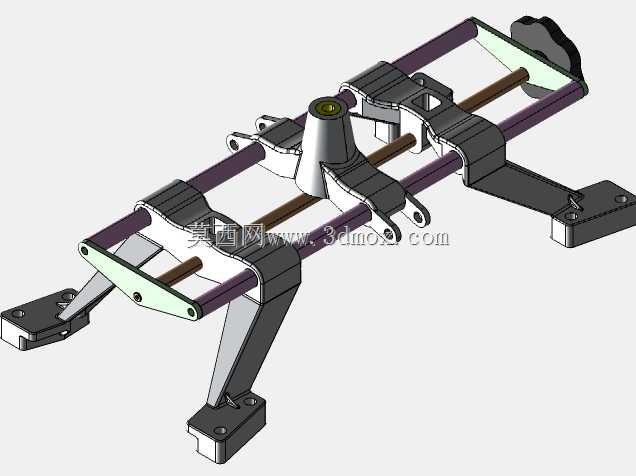

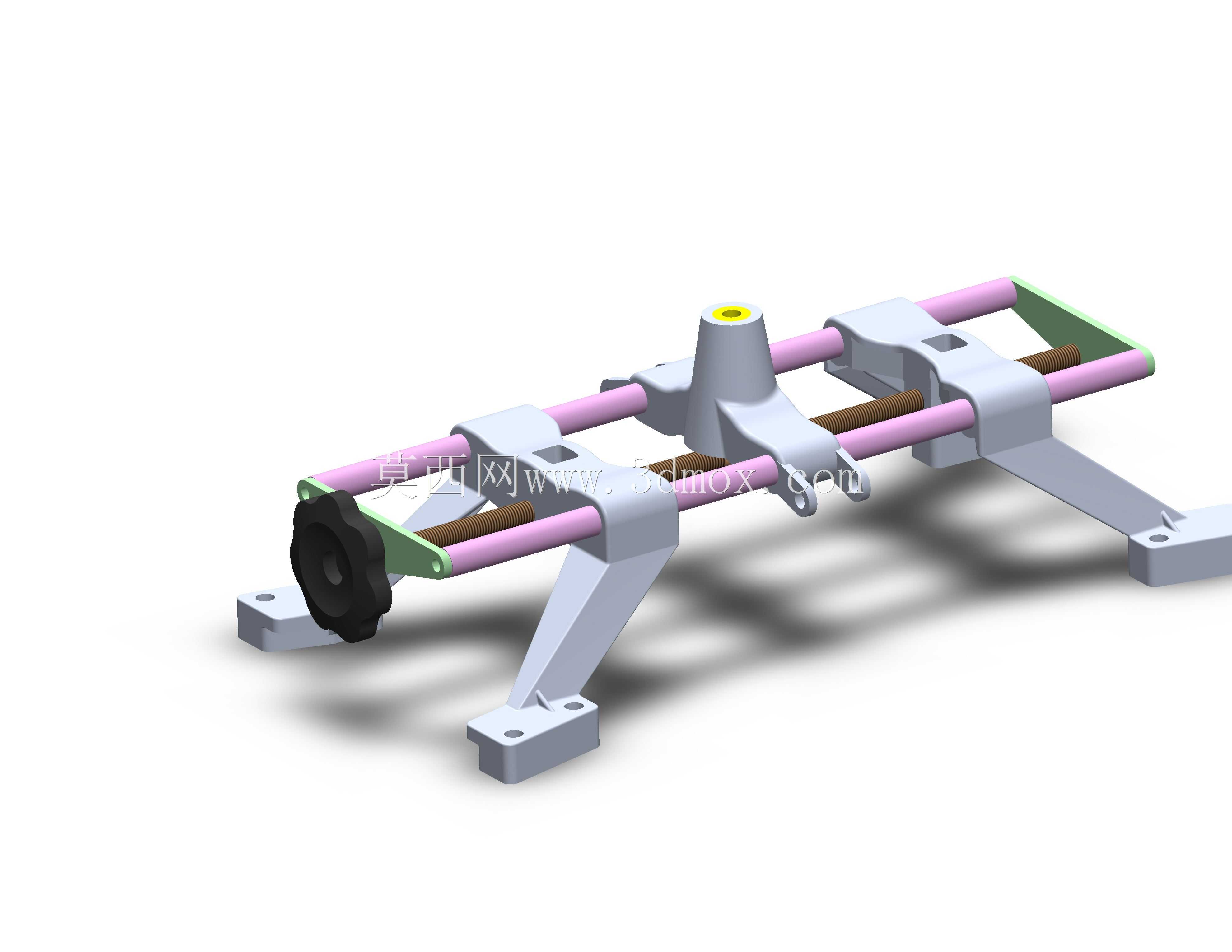

　　从结构设计逻辑来看，整套装置以横向布置的双导杆作为支撑基础，导杆表面做硬阳氧化处理，既保证滑动副的耐磨性能，也能降低调节过程中的滑动阻力，四组支撑脚通过滑动座安装在双导杆上，中间的梯形丝杠传动副贯穿所有滑动座，转动端部的黑色手轮时，丝杠会带动两侧的滑动座沿导杆做对向或反向同步移动，实现支撑脚张开直径的无级调节，支撑脚末端设计有带安装孔的固定底座，可通过螺栓直接固定在平衡机的工作台面上，安装时需要保证导杆轴线与平衡机主轴轴线的同轴度误差控制在0.05mm以内，避免长期使用后出现定位偏差。

　　支撑脚的接触端采用带弧度的压头结构，压头与轮毂接触的面做了防滑纹理处理，同时压头与支撑脚主体之间设计有小角度的浮动间隙，能自动适配不同轮毂背面的铸造倾角，避免硬接触造成轮毂表面压伤，也能保证锁止时四个支撑脚的受力均匀，不会出现单点受力过大导致的车轮倾斜问题。中心位置的定位锥台采用阶梯式设计，不同直径的锥面可适配不同尺寸的轮毂中心孔，锥台内部设计有与平衡机主轴配合的安装孔，安装时锥台的轴线需要与丝杠的对称中心重合，保证车轮装夹后与平衡机主轴的回转中心完全同轴。

　　在实际作业场景中，这套装置的调节行程覆盖了常规13寸到22寸乘用车辆轮辋的宽度范围，支撑脚张开后的最大支撑直径可达380mm，最小收拢直径为120mm，能覆盖绝大多数家用轿车、SUV车型的轮毂装夹需求，相比传统的三爪卡盘式锁止结构，四脚支撑的受力点更多，锁止后的车轮径向跳动量可控制在0.03mm以内，能有效降低平衡过程中的振动干扰，提升动平衡的检测精度。装置整体采用铝合金与45号钢组合的材质方案，导杆、丝杠等受力部件采用45号钢调质处理，硬度达到HB220-250，支撑脚、滑动座等结构件采用6061铝合金加工，在保证结构强度的前提下降低了整体重量，整套装置的总重量控制在12kg以内，便于安装与后期维护。

　　设计过程中重点考虑了长期使用的磨损补偿问题，滑动座与导杆之间配置了自润滑铜套，铜套上设计有储油槽，日常维护时只需定期在储油槽内加注润滑脂即可保证滑动顺畅，梯形丝杠的螺距设计为4mm，转动手轮时的调节精度可达0.1mm每转，能实现支撑直径的精细调节，手轮表面做了滚花处理，操作时不易打滑，即使手上沾有油污也能稳定转动调节。支撑脚的固定底座上设计有长条形安装孔，可适配不同安装孔距的平衡机工作台，安装时不需要对原有工作台进行额外打孔改造，降低了装置的适配改造成本。

　　在功能特性上，这套装置除了用于轮胎动平衡工序的车轮锁止，也可适配轮胎拆装、轮毂检测等其他需要固定车轮的维保场景，锁止状态下可承受最大150N·m的扭矩载荷，完全满足轮胎螺栓拆装、轮毂跳动检测等作业的受力要求，不会出现锁止失效的问题。装置的所有外露金属部件都做了防锈处理，钢制部件表面采用发黑处理，铝合金部件表面做硬质阳极氧化，能适应维保车间潮湿、多油污的作业环境，长期使用不会出现锈蚀卡滞的问题。
