汽车变速杆零件成型用四柱式锻模结构

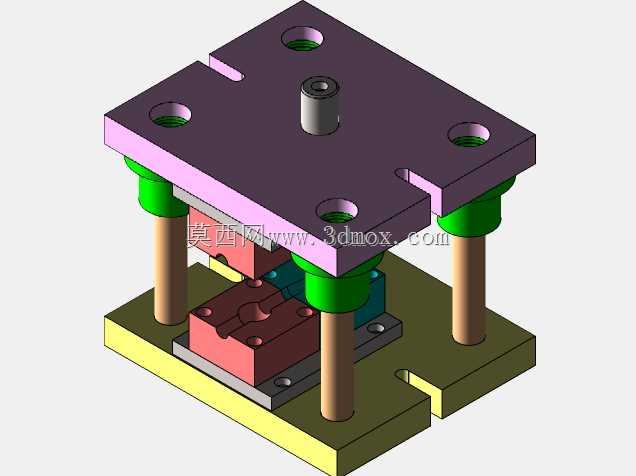

　　这套锻模主要面向汽车变速杆类锻件的热锻成型工序，适配常规机械式热模锻压力机的安装接口，在汽车传动系统零部件的锻造生产线上承担坯料塑性成型的核心功能。整套模架采用标准四柱导向结构，上下模座通过四根独立导柱完成合模导向，导柱配套的导套设置在上模座侧，导套与上模座采用过盈压装配合，导柱与下模座同样采用压装固定，合模过程中导柱先进入导套完成预导向，再带动上下模膛贴合，可有效抵消热锻过程中偏载带来的错模力，保证锻件的尺寸精度。

　　上模座顶部设置有模柄安装位，图中可见的圆柱形模柄与上模座采用H7/m6过渡配合，通过骑缝销完成周向防转，模柄直径适配常规压力机的滑块安装孔，安装时直接将模柄插入滑块孔后锁紧压块即可完成上模固定，无需额外制作转接板，可缩短模具换型调试的周期。上模座的四个角位设置有均匀分布的螺栓沉孔，用于将上模垫板、上模固定板与上模座锁紧连接，沉孔深度可保证螺栓头完全沉入座体平面，不会与压力机滑块平面产生干涉。

　　下模座采用整体式钢板加工结构，底部平面为全平面加工，平面度控制在0.02mm以内，安装时直接贴合压力机工作台面，通过T型螺栓穿过下模座两侧的安装槽完成锁紧，安装槽的槽宽适配常规M24规格的T型螺栓，可适配不同吨位压力机的工作台T型槽间距。下模座上方设置有下模垫板，垫板采用42CrMo材质调质处理，硬度控制在HRC38-42，可承受锻打过程中的冲击力，避免模座直接承受载荷出现凹陷变形。

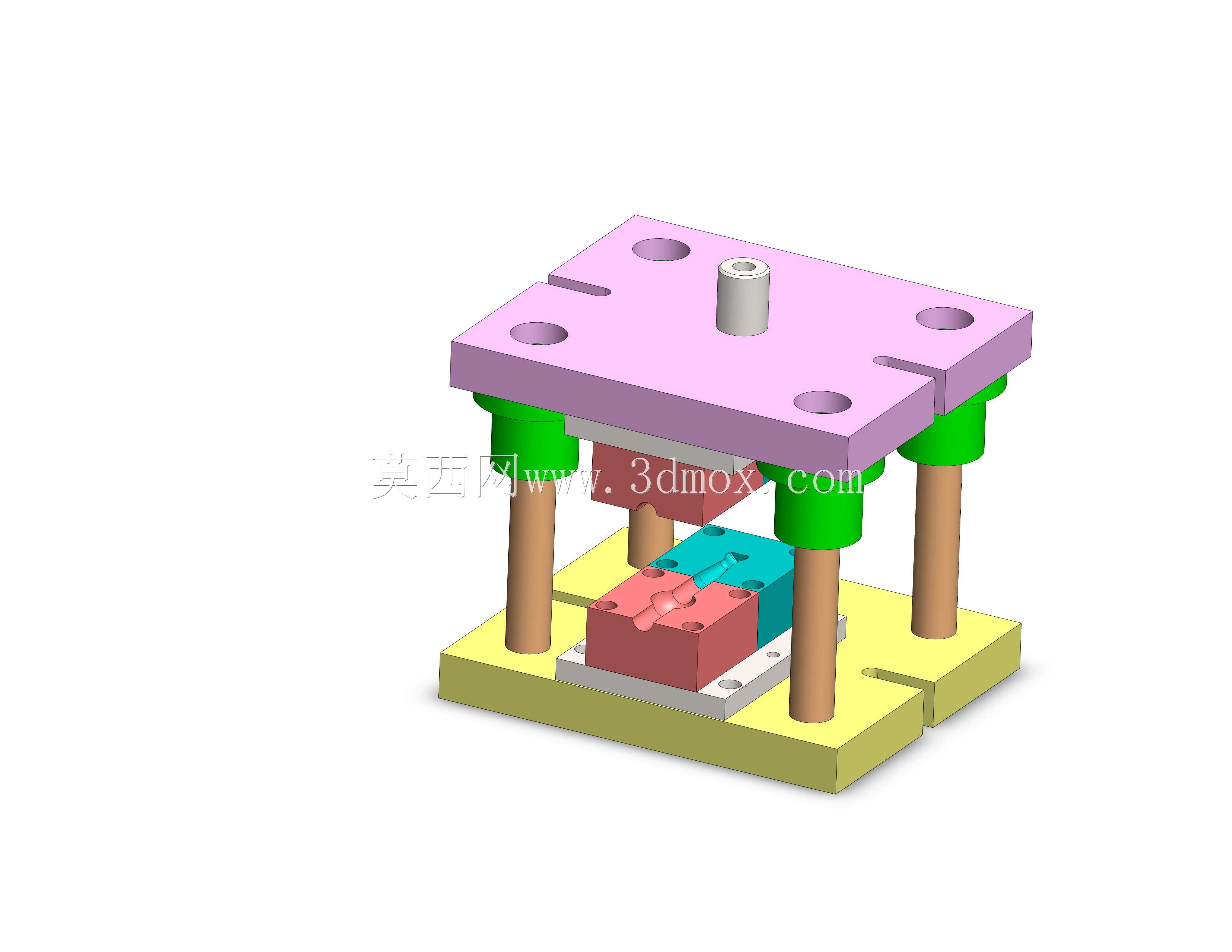

　　模膛部分分为终锻模膛与预锻模膛两个工位，图中可见的彩色分块结构即为两个工位的模膛镶块，镶块采用H13热作模具钢制作，经过真空淬火后硬度达到HRC48-52，表面进行氮化处理提升耐磨性能，镶块与模固定板之间采用楔块压紧结构，当模膛出现磨损或需要更换产品型号时，只需松开楔块即可快速更换镶块，无需拆卸整套模架，可大幅降低模具维护的成本与停机时间。预锻模膛的轮廓比终锻模膛大1.2-1.5mm，圆角半径放大2mm，可提前将坯料分配到各成型区域，减少终锻时的金属流动阻力，避免终锻模膛出现过早磨损或锻件出现充不满的缺陷。

　　导柱外侧设置有独立的卸料弹性元件，图中可见的绿色弹性元件为聚氨酯橡胶，橡胶的预压缩量设置为总压缩量的15%，合模时橡胶被压缩储存弹力，开模时橡胶弹力推动上模座与下模座分离，同时可将粘在上模的锻件弹出，无需额外设置顶出机构即可完成初步卸料，适配无顶出装置的老旧压力机使用。上下模的合模行程由导柱的有效导向长度决定，导柱的有效导向长度比上下模合模后的总开模距离大20mm，可保证开模到最大行程时导柱仍有部分长度留在导套内，避免合模时出现导柱与导套错位啃伤的问题。

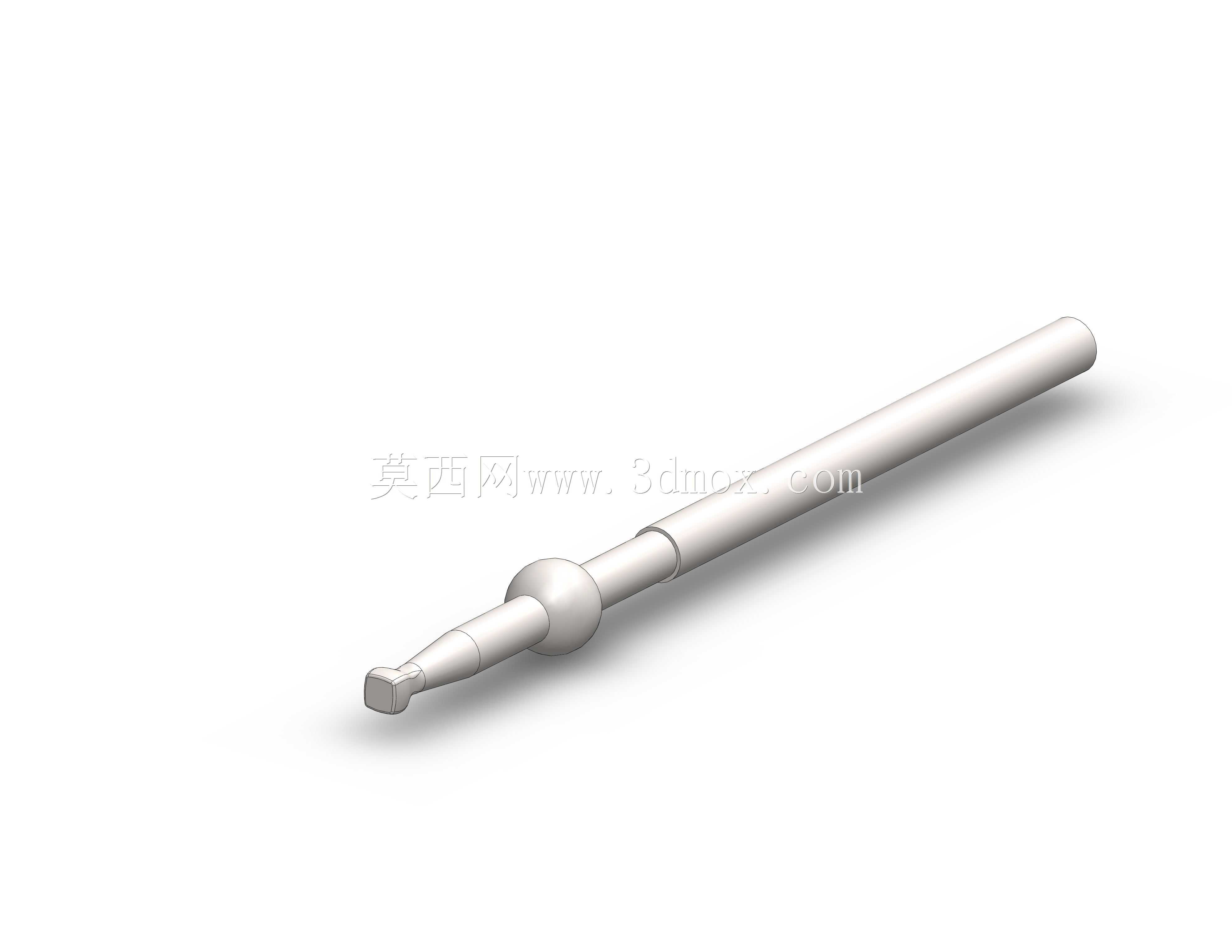

　　在实际生产场景中，这套锻模可适配加热到1150-1200℃的45钢或40Cr坯料，单次锻打成型周期控制在8-10秒，班产可达3000件以上，锻件成型后飞边厚度均匀控制在1.5-2mm，尺寸公差可稳定控制在GB/T 12362的精密级水平，后续只需少量切边与机加工即可完成变速杆零件的成品加工。模架的闭合高度适配200-400吨规格的热模锻压力机，安装时无需对设备进行改造，直接替换原有模架即可投入生产，模座的外形尺寸控制在450mm×350mm范围内，可适配多数中小型锻造生产线的设备工作台尺寸，不会出现安装空间不足的问题。

　　设计过程中针对热锻工况的热膨胀问题，模膛的尺寸按照0.3%的热膨胀系数进行补偿，避免高温下模膛膨胀导致锻件冷却后尺寸偏小，同时在模膛的易磨损区域预留了0.2mm的修磨余量，当模膛出现轻微磨损时，可通过抛光修磨恢复尺寸精度，延长镶块的使用寿命。上下模的合模面设置有互锁的止口结构，止口的配合间隙控制在0.05mm以内，可进一步承受锻打时的侧向力，减少导柱的受力载荷，避免导柱出现弯曲变形。整套模具的所有零部件均采用标准化设计，导柱、导套、弹性元件、锁紧螺栓均采用通用标准件，损坏后可直接采购替换，无需单独定制加工，可有效降低生产现场的备件库存压力。
