扭矩传感器校准检测专用设备结构设计

项目分类:工装 发布时间:2022-01-13 ID:502493
  • 扭矩传感器校准检测专用设备结构设计
  • 扭矩传感器校准检测专用设备结构设计
  • 扭矩传感器校准检测专用设备结构设计

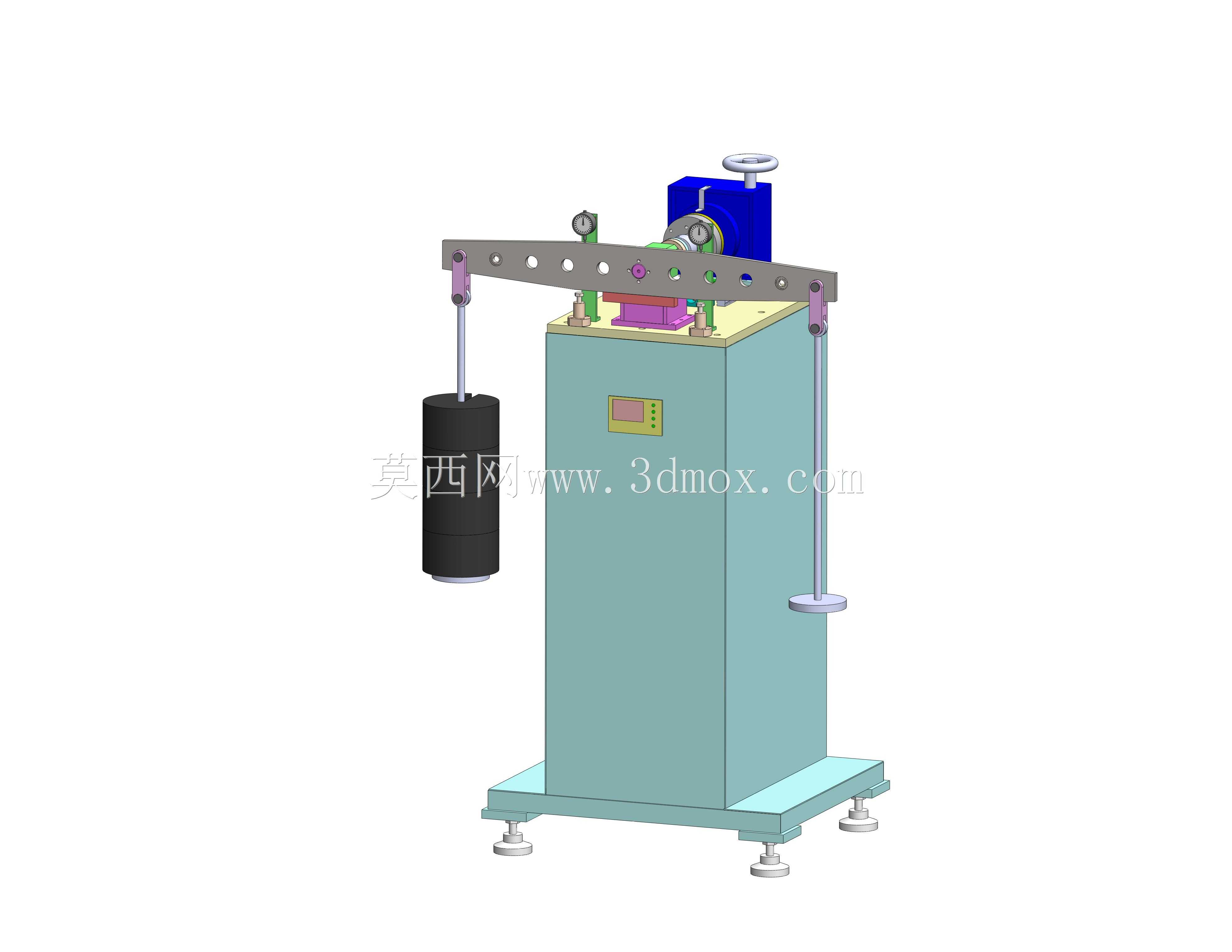

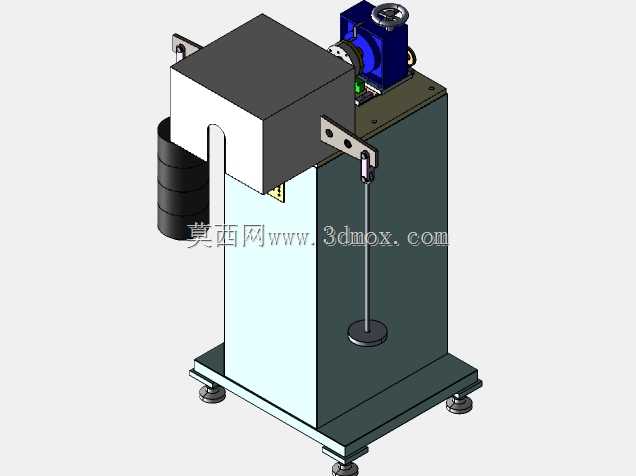

  在工业计量与传感器生产校验环节,扭矩类传感器的示值准确性直接关系到动力装配、扭矩加载测试、紧固件锁紧等多类工业场景的工艺可靠性,这类检测设备的核心作用,就是为扭矩传感器提供可溯源的标准扭矩输入,完成示值比对、误差修正的全流程校验作业。从结构布局来看,该设备采用立式柜体作为主体承载结构,底部配置可调式支撑脚杯,可在不平整的车间地面或计量室实验台面上完成水平调平,避免安装基面倾斜带来的附加弯矩影响检测精度,柜体整体采用薄钢板折弯焊接成型,内部预留电气控制模块、信号采集模块的安装空间,正面嵌入数显交互面板,可实时显示标准加载扭矩值、被校传感器反馈值,方便操作人员直接读取比对差值。设备上部的加载横梁采用水平悬臂式设计,

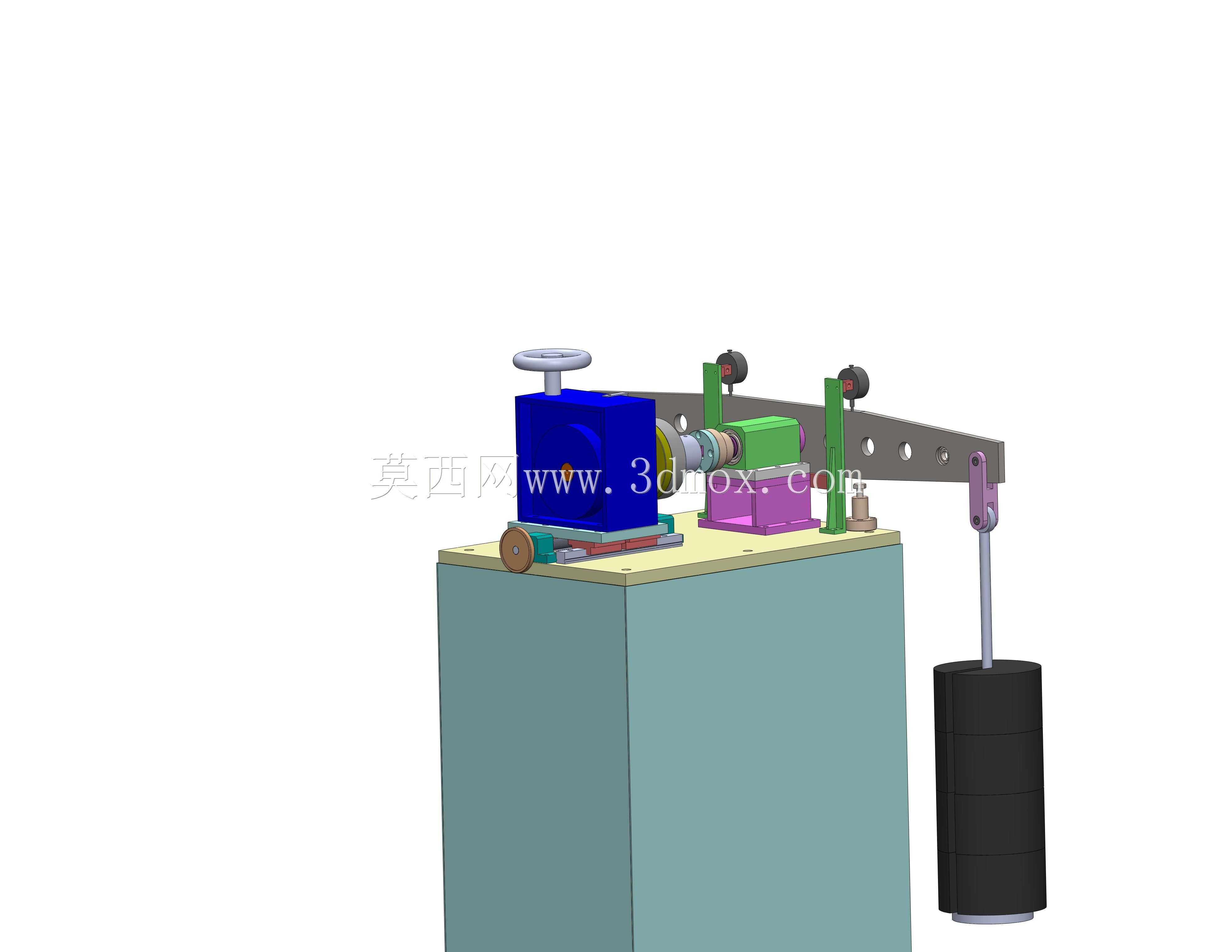

  横梁上开设多组等距安装孔位,可适配不同外形尺寸、不同安装接口的扭矩传感器装夹,一端配置标准砝码加载机构,通过高精度吊杆将砝码重力转化为恒定扭矩输出,这种静重式加载方式的扭矩输出稳定性高,溯源链路清晰,适合计量级的校准作业;横梁另一端配置手轮调节式锁紧支撑结构,可根据被校传感器的轴伸长度调整支撑位置,避免加载过程中横梁出现挠曲变形,保证扭矩传递的同轴度。设计过程中,加载端的吊杆与砝码连接部位采用低摩擦铰接结构,尽可能减少铰接点的摩擦阻力对扭矩输出精度的干扰,砝码挂载位置可沿横梁滑槽调整,以此适配不同量程的扭矩传感器校准需求——小量程校准时将砝码挂载点靠近转轴中心,大量程校准则将挂载点外移,

  无需更换整套加载机构即可覆盖多量程段的检测需求。设备顶部预留的手轮调节机构,可实现被校传感器的轴向压紧固定,适配不同轴向长度的传感器装夹,装夹位下方设置定位基准面,保证传感器转轴与设备输出转轴的同轴度公差控制在计量要求范围内,避免偏心带来的附加力值干扰。从安装边界来看,设备整体占地面积不足0.5平方米,立式结构的高度适配常规计量操作台的操作视线,操作人员无需弯腰或登高即可完成砝码挂载、参数读取、传感器拆装的全流程操作;底部脚杯的调节行程可适配15毫米以内的地面高度差,无需额外制作安装基础,直接放置在平整的硬质地面上即可投入使用。在实际应用场景中,这类设备既可以用于扭矩传感器生产厂商的出厂校验环节,完成每台传感器的示值误差标定、

  误差参数写入,也可以用于计量院所、企业计量室的周期检定作业,对在用的扭矩传感器进行定期示值核查,避免传感器漂移带来的工艺检测误差。设备的加载横梁侧面还配置了辅助支撑托盘,可临时放置待校传感器、拆装工具、标准砝码等物件,减少操作人员往返取件的动线长度;柜体下部的封闭腔室可收纳闲置砝码、连接线缆等配件,避免计量作业现场物件杂乱影响操作效率。结构设计阶段,对横梁的受力变形做了针对性的加强处理,在横梁背部设置加强筋,保证满量程加载时横梁的挠曲变形量控制在允许范围内,不会因为结构变形导致扭矩力臂出现偏差,影响校准结果的准确性;所有与扭矩传递相关的连接轴、铰接孔都做了精加工处理,配合间隙控制在极小范围内,减少回程间隙对检测结果的干扰。考虑到不同规格扭矩传感器的接线需求,设备装夹位附近预留了走线槽位,被校传感器的信号线缆可通过走线槽接入柜体内的采集模块,避免线缆缠绕在加载机构上影响作业安全。砝码加载端设置了防脱限位结构,即使加载过程中出现意外晃动,砝码也不会从吊杆上脱落,保障计量作业的操作安全。
