带铰接安装座的紧凑型液压缸结构

　　这款带顶部铰接安装结构的紧凑型液压缸，在各类工业液压传动场景中适配性极强，常见于工装夹具的夹紧动作回路、小型自动化专机的直线推压工位、模具的抽芯与锁紧机构，也可集成在非标自动化设备的短行程往复驱动单元中，作为液压系统的末端执行元件，将液压油的压力能转换为直线往复运动的机械能，相比同行程的气缸输出力密度更高，运行平稳性更强，在负载波动较大的工况下也能保持稳定的动作输出。

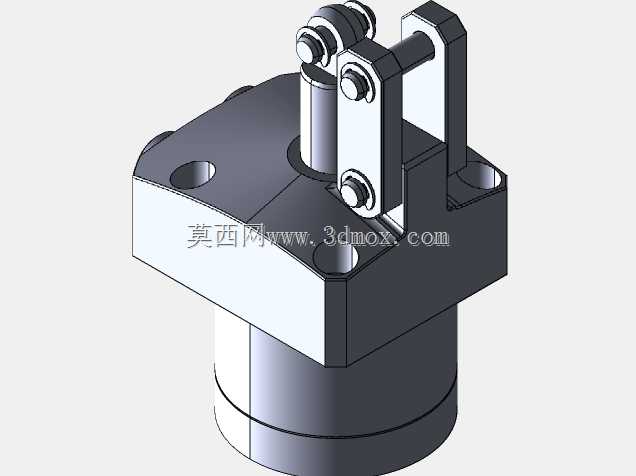

　　从结构设计逻辑来看，这款油缸采用了方形法兰安装基体搭配顶部双耳环铰接座的布局，缸体主体为圆柱形结构，底部的方形安装法兰上预留了四个沉头安装孔，可直接通过内六角螺栓固定在设备安装面板上，安装时需注意法兰贴合面的平面度公差控制在0.05mm以内，避免安装应力导致缸筒变形影响活塞运行顺畅度。顶部的双耳环铰接座通过螺栓与活塞杆伸出端的连接座紧固，铰接孔内可配套安装自润滑轴承或铜套，适配不同角度的摆动负载连接需求，这种铰接式的输出端连接方式，能够补偿安装过程中存在的少量同轴度误差，避免活塞杆承受径向偏载，大幅延长密封件与导向套的使用寿命。

　　功能特性方面，这款油缸的进出油口集成在方形法兰的侧部，采用标准的内螺纹油口设计，可直接对接液压管路的管接头，油道在法兰内部直接连通缸筒的无杆腔与有杆腔，减少了外接管路的布局空间，整体结构更为紧凑。活塞与缸筒之间采用格莱圈搭配斯特封的密封组合，能够在16MPa的常规工作压力下保持可靠的密封性能，无杆腔侧的缓冲结构可在活塞行程末端实现减速，避免活塞撞击端盖产生冲击噪音与结构损伤。导向套采用耐磨铜合金材质，内嵌防尘圈与活塞杆密封，能够阻挡外界的切削碎屑、粉尘进入缸筒内部，适配机加工车间、装配工位等存在少量粉尘的工业现场环境。

　　在安装边界与尺寸适配层面，这款油缸的方形法兰边长小于缸筒外径的1.5倍，整体轴向尺寸相比同规格的拉杆式油缸缩短近20%，非常适合安装空间受限的紧凑工位布局。顶部铰接座的双耳间距、铰接孔直径均采用行业通用的尺寸系列，可直接配套标准的连接销与负载端铰接座对接，无需额外加工定制转接件。选型应用时需注意，该油缸的铰接连接结构仅能承受绕铰接轴方向的摆动负载，不可承受周向的扭转力，管路连接时需避免对油口施加额外的管路应力，固定法兰的螺栓需采用8.8级及以上强度等级的紧固件，按照对角顺序分次拧紧，保证法兰面受力均匀。日常维护过程中，可定期检查活塞杆表面的清洁度，及时清理附着的杂物，避免杂物刮伤活塞杆表面的镀铬层与密封件，当发现活塞杆表面存在渗油情况时，可优先检查导向套处的密封件磨损状态，无需整体拆解缸体即可完成密封件的更换作业，维护便捷性较高。在液压回路配置上，建议在油缸的进出油侧叠加安装双向液压锁，在设备停机或液压系统失压时能够保持油缸的位置锁定，避免负载移位引发安全问题，针对动作速度较快的应用场景，可在油口处加装单向节流阀，通过调节回油侧的流量实现油缸运行速度的平稳控制，避免爬行与冲击现象。
