双头梯形TRAPEZ螺纹丝杆三维结构设计

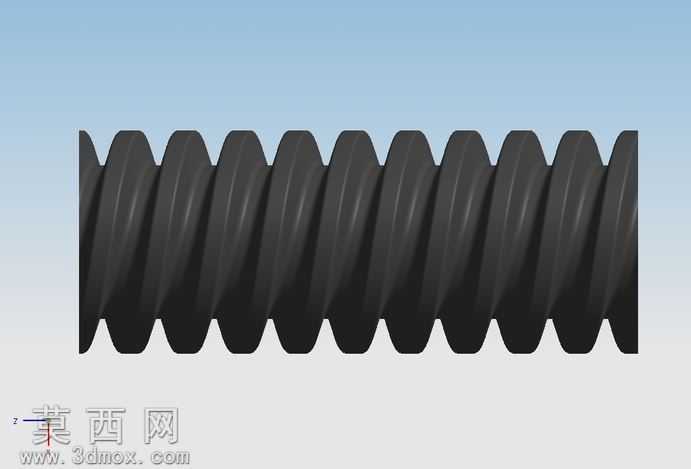

本作品为双头梯形TRAPEZ线程螺纹丝杆的三维建模成果，建模过程依托三维参数化设计软件完成，整体以回转体结构为基础框架，首先通过草图绘制精准的梯形牙型截面，严格匹配梯形螺纹的牙型角、牙顶宽、牙底宽等核心参数，保证螺纹牙型的标准性与传动适配性。建模时采用螺旋扫描特征生成连续的螺纹齿形结构，针对双头螺纹的设计要求，设置两条起始相位相差180度的螺旋引导线，分别扫描生成两组独立的螺纹齿，确保双头螺纹的导程与螺距匹配准确，齿面沿轴向均匀排布，无错位、干涉问题。模型整体为等直径圆柱杆搭配连续梯形外螺纹的结构，齿顶与齿根均做了符合机械加工规范的微小圆角过渡处理，避免应力集中问题，还原实际加工零件的工艺特征。材质渲染阶段选用哑光黑色金属材质，模拟经过发黑处理的合金钢丝杆表面质感，调整材质的粗糙度、反光度参数，还原金属零件表面细微的磨砂质感，齿面的光影过渡自然，能够清晰展现梯形螺纹的牙型轮廓与螺旋走向。结构设计上，该梯形丝杆具备梯形螺纹传动的典型优势，相比普通三角螺纹拥有更高的传动效率与承载能力，双头结构的设计可实现相同转速下双倍的直线进给距离，适用于需要快速传动的直线运动机构。建模过程中对螺纹首尾处做了收尾处理，模拟实际车削加工时的螺纹退刀结构，让模型更贴近真实工业零件的形态，所有特征均采用参数化驱动，可通过修改螺距、导程、杆径、牙型参数快速调整生成不同规格的梯形丝杆模型，适配不同的传动设计场景。模型的几何公差经过校验，螺纹齿形的同轴度、齿距累计误差均控制在合理范围内，可直接用于装配模拟、运动仿真以及后续的工程图导出加工，为机械传动机构的设计提供可靠的三维模型支撑。
