立式工业储水罐体三维结构设计

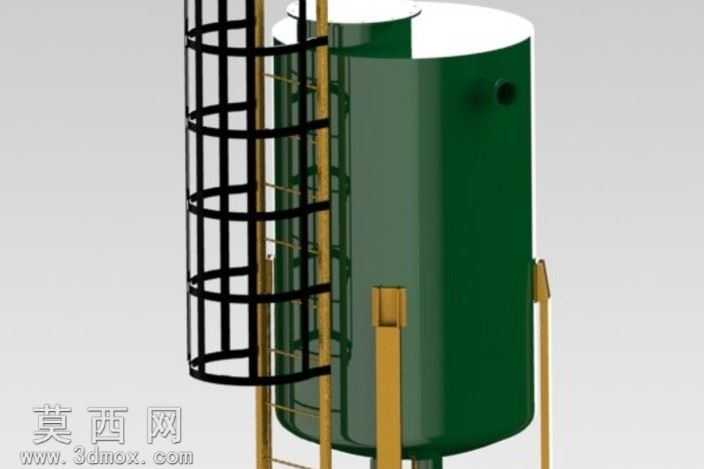

本作品为立式工业储水罐体的三维建模设计成果，建模阶段依托主流三维设计软件完成全参数化构建，首先以罐体核心功能为设计出发点，确定1400mm的筒身直径、2000mm的直筒段高度、3545mm的整体高度核心尺寸参数，保证罐体储水容积符合常规工业配套储水需求。建模过程遵循自上而下的设计逻辑，首先构建罐体主体结构：先绘制圆形截面草图通过拉伸命令生成圆柱形储水主筒体，顶部采用平盖式封头结构通过拉伸凸台完成封合，筒体侧壁预留标准规格的进出水接口，通过拉伸切除与薄壁拉伸命令生成带法兰边的接口结构，保证后续管路对接的安装适配性。其次完成外部附属结构设计：罐体底部设计三根均匀分布的支腿结构，支腿采用型钢截面通过扫描命令生成，支腿与筒体连接位置设计加强筋板结构，通过筋特征命令完成构建，提升罐体放置的结构稳定性；罐体侧面配套设计直爬梯结构，爬梯主框架采用矩形钢管截面通过焊接装配逻辑建模，踏步采用等间距排布的圆钢构件，爬梯与罐体之间通过固定抱箍结构连接，抱箍采用环形薄壁结构贴合筒体外壁，保证爬梯安装的牢固性；爬梯外侧设置环形安全护笼，护笼采用竖向纵筋配合环形箍筋的框架结构，通过阵列命令快速完成等间距构件排布，还原工业爬梯的安全防护设计要求。材质与渲染阶段，针对不同构件匹配对应工业材质：罐体主体采用深绿色工业防腐漆材质，调整材质粗糙度参数模拟户外钢制罐体的漆面质感，支腿、爬梯、护笼等金属构件分别匹配金色防锈漆与黑色防腐漆材质，区分不同构件的表面处理工艺；渲染阶段采用柔和的工业场景环境光，添加适当的环境反射效果，清晰呈现罐体各部分的结构细节与材质质感，整体模型结构完整，各部件装配关系清晰，无干涉错位问题，可直接用于工业储水设备的方案展示、结构校核与配套工程设计参考。
