自动装订执行机构订书机结构设计

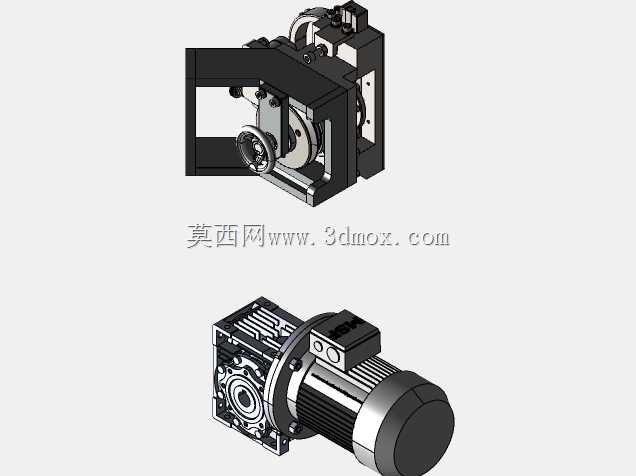

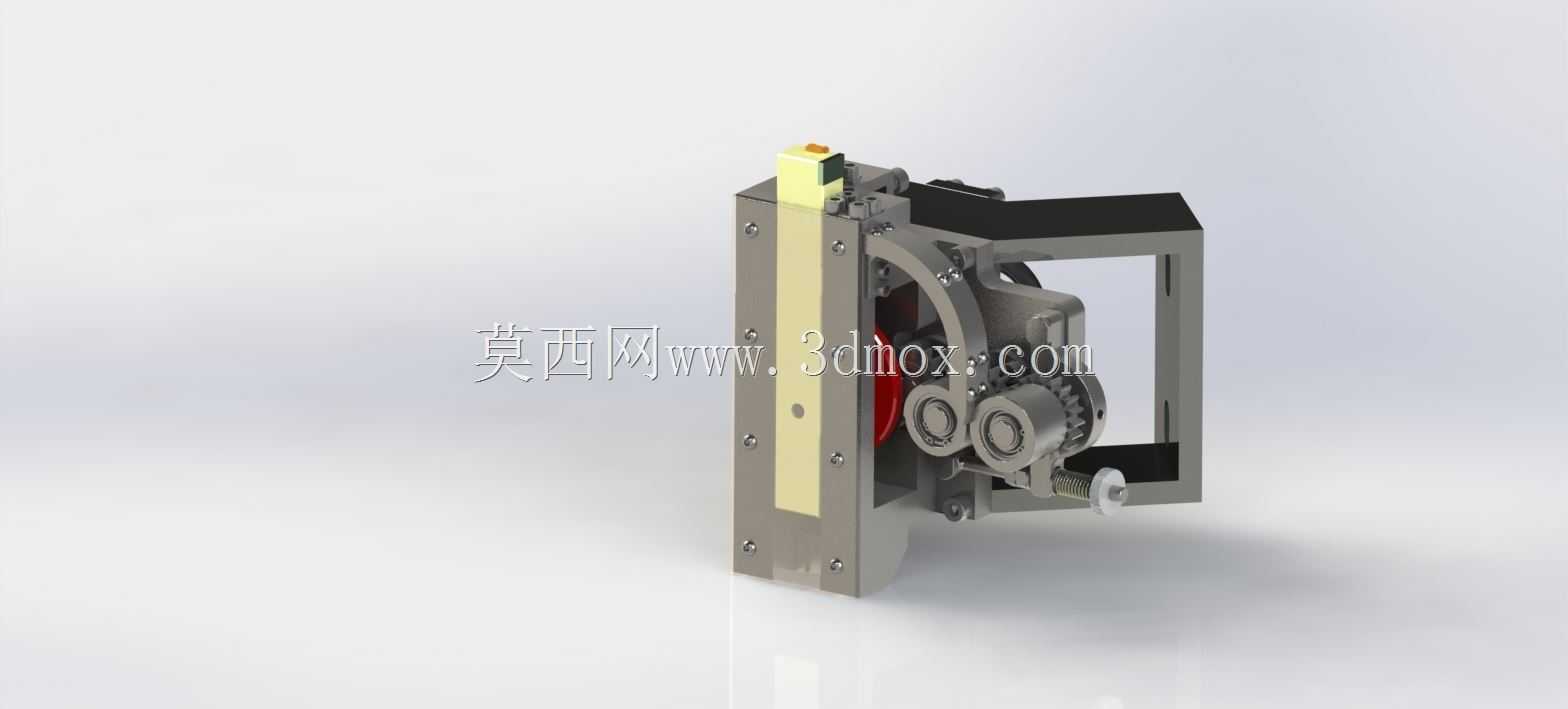

该款订书机属于自动化装订场景下的专用执行机构，主要应用于印刷后道加工流水线、批量文档装订工位、包装配套装订工序中，可替代传统手动订书设备完成连续化的装订作业，适配批量纸张、薄型包装片材、标签叠层等多种材质的装订需求，相比普通民用订书机，其结构强度更高、装订行程更稳定，可长时间连续作业不出现卡钉、装订不到位的问题，能够适配生产线的固定安装需求，无需人工手持施压即可完成装订动作。从功能特性来看，该机构集成了钉料推送、压钉成型、砧座对位、复位回弹的完整装订动作链路，通过内置的齿轮传动组件将驱动端的动力传递至压钉执行端，传动过程中通过多组同轴齿轮实现动力的平稳传导，避免压钉过程中出现压力偏移导致的钉脚弯折不对称问题；设备侧面设置的长条形安装板预留了多组固定孔位，可直接通过螺栓锁紧在生产线的安装立面上，安装板与主体机架之间通过定位销保证装配精度，避免长期运行后出现机构移位。设计思路上，整体采用框架式承载结构，外围的方形机架为内部传动组件提供封闭的防护空间，避免生产环境中的纸屑、粉尘进入传动啮合区域造成卡滞，同时框架结构可承受压钉过程中的反向冲击力，保证机构运行时的结构刚性；压钉端的执行块采用耐磨金属材质，长期反复冲击下不会出现形变，保证每次压钉的行程一致，钉料仓采用侧开式的快装结构，可快速补充钉料减少停机等待时间，驱动端预留了标准的动力连接接口，可适配电动、气动等多种驱动源的接入，满足不同生产线的动力配置需求。外形尺寸与安装边界方面，该机构整体为立式长方体布局，安装面为平整的金属直板，安装时需保证安装立面的平面度公差在0.1mm以内，避免安装后机构出现倾斜导致装订对位偏差；机构前端预留了足够的装订物料送入空间，可容纳最大厚度20mm的叠层物料进入装订区域，侧面的调节旋钮可微调压钉行程，适配不同长度的订书钉以及不同厚度的装订物料，机构后部的走线/走管空间预留充足，不会与周边生产线的其他构件产生干涉，整体安装后占用空间小，可在紧凑的生产线工位中完成布置，无需对原有生产线进行大规模改造即可完成加装。
