适用于化学环境的立式电气防护外壳结构

　　这款立式电气防护壳体，主要面向存在腐蚀性介质的化学生产场景设计，可在化工车间、化学品仓储区、有酸碱挥发的实验配套区域等工况下，为内部安装的低压配电元件、控制回路模块、信号转接端子等电气部件提供可靠的物理防护与安装载体，避免外界腐蚀性气体、飞溅液滴、粉尘杂质侵入柜体内部造成元件锈蚀、短路、接触不良等故障，保障电气系统在特殊工况下的长期稳定运行。

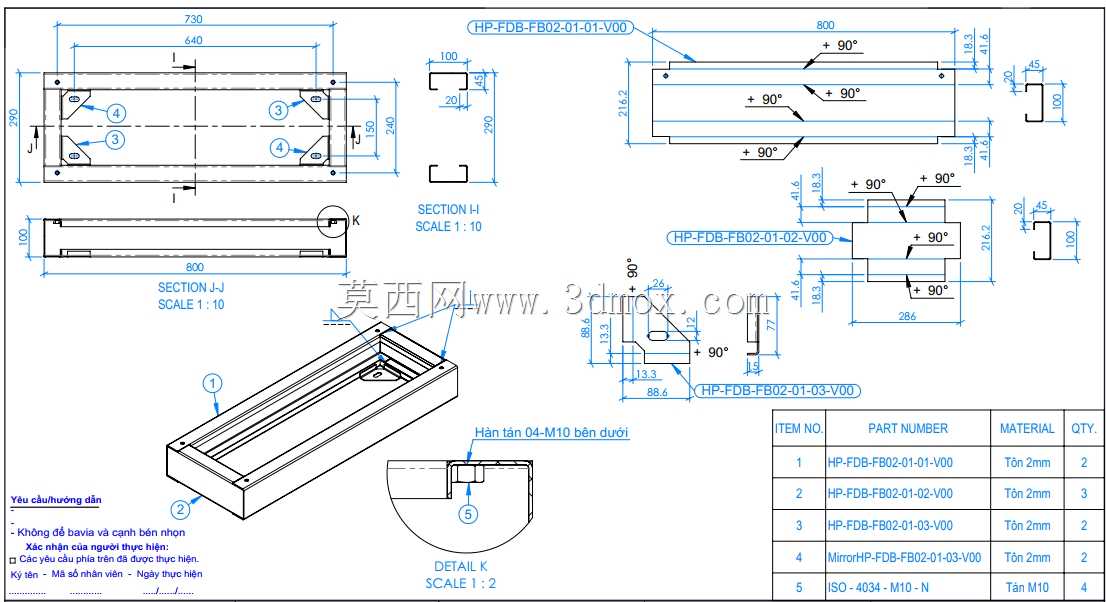

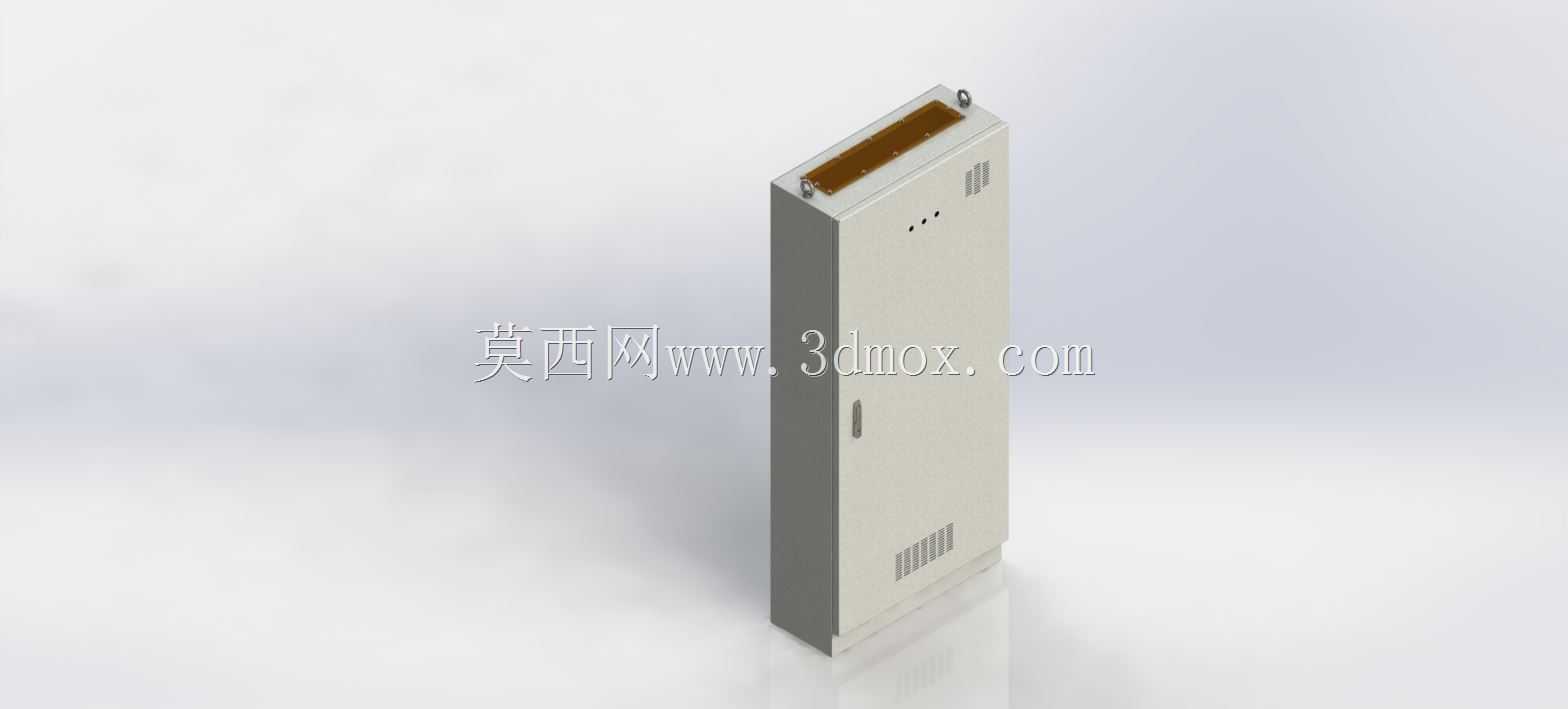

　　从结构设计逻辑来看，整体采用落地式立式布局，总高度1800mm、宽度800mm、深度320mm，属于窄款深腔落地柜体，适配车间内贴墙安装或并排拼接布置的需求，不会占用过多横向通道空间，柜体底部预留了落地安装的固定边，可通过膨胀螺栓直接与混凝土地面固定，安装时需注意柜体与墙面预留不小于50mm的散热间隙，顶部预留的吊环结构可满足车间内行车吊装移位的需求，方便现场安装阶段的柜体转运与就位。

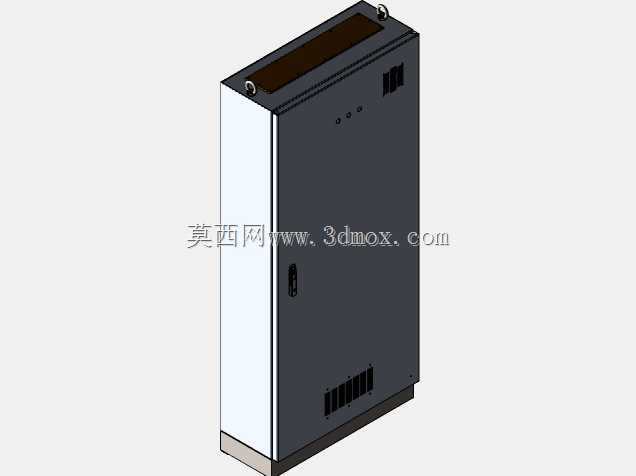

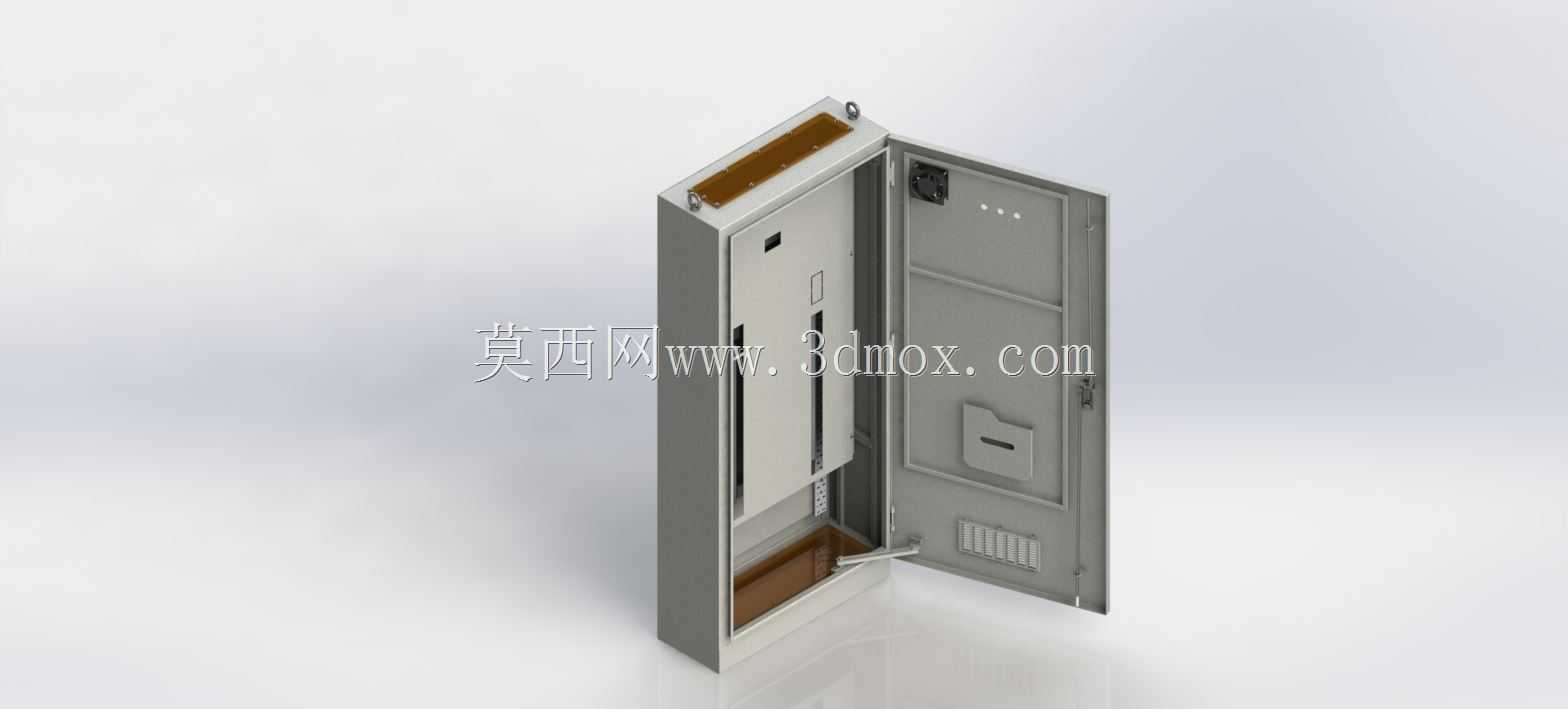

　　壳体主体选用2mm厚度的SPCC冷轧钢板加工成型，板材厚度兼顾了柜体结构刚性与整体重量控制，焊接位置采用满焊后打磨平整的工艺，避免存在缝隙导致腐蚀介质渗入，柜体侧面设置了可拆卸的整幅侧板，方便后期内部元件的检修与线路排布，正面门板配置嵌入式锁具，关闭后可实现门板与柜体框架的紧密贴合，减少外界杂质进入的通道。柜体上部与下部分别设置了通风散热槽孔，槽孔采用向下倾斜的百叶式结构，既可以保障柜内电气元件工作产生的热量能够通过自然对流排出，避免柜内温度过高影响元件使用寿命，又能防止上方滴落的液体、飘落的粉尘直接通过槽孔落入柜体内部。

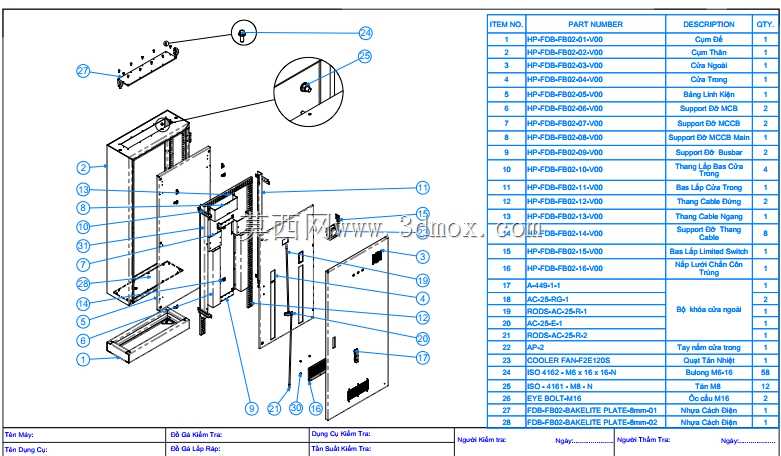

　　在建模细节处理上，所有板材折弯位置均预留了标准折弯圆角，避免应力集中导致的板材开裂，柜体框架的拼接位置设置了定位凸台，方便钣金加工时的精准对位焊接，门板与框架的连接位置预留了铰链安装位，可根据现场开门方向需求调整左侧或右侧铰链安装，适配不同车间的布局开门习惯。内部预留了通用的电气安装梁固定孔位，可兼容标准尺寸的安装导轨、元件安装板，不需要二次打孔即可完成大部分常规电气元件的固定安装，能够缩短现场电气装配的周期。
