机床钻孔定位用线激光对准装置

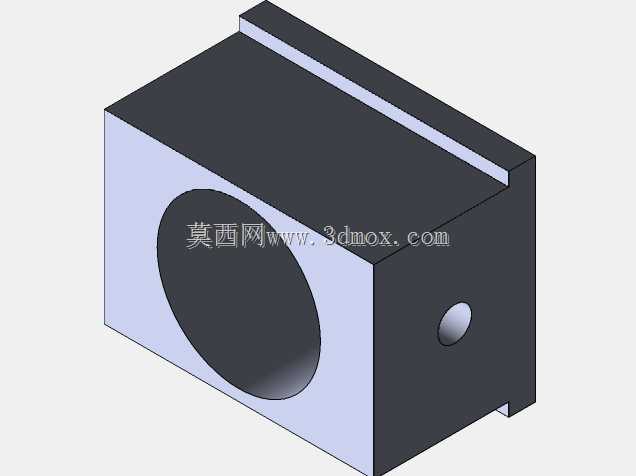

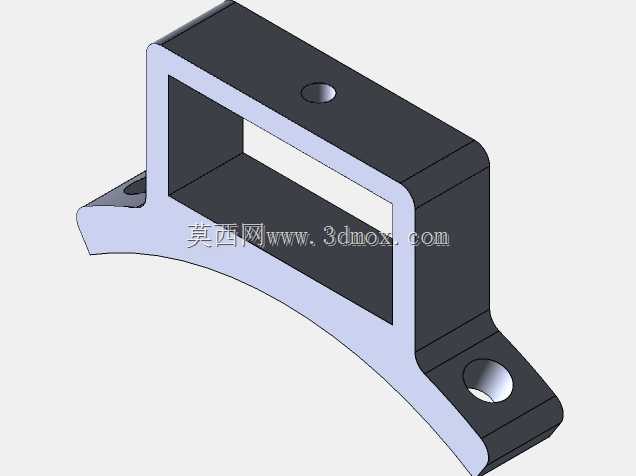

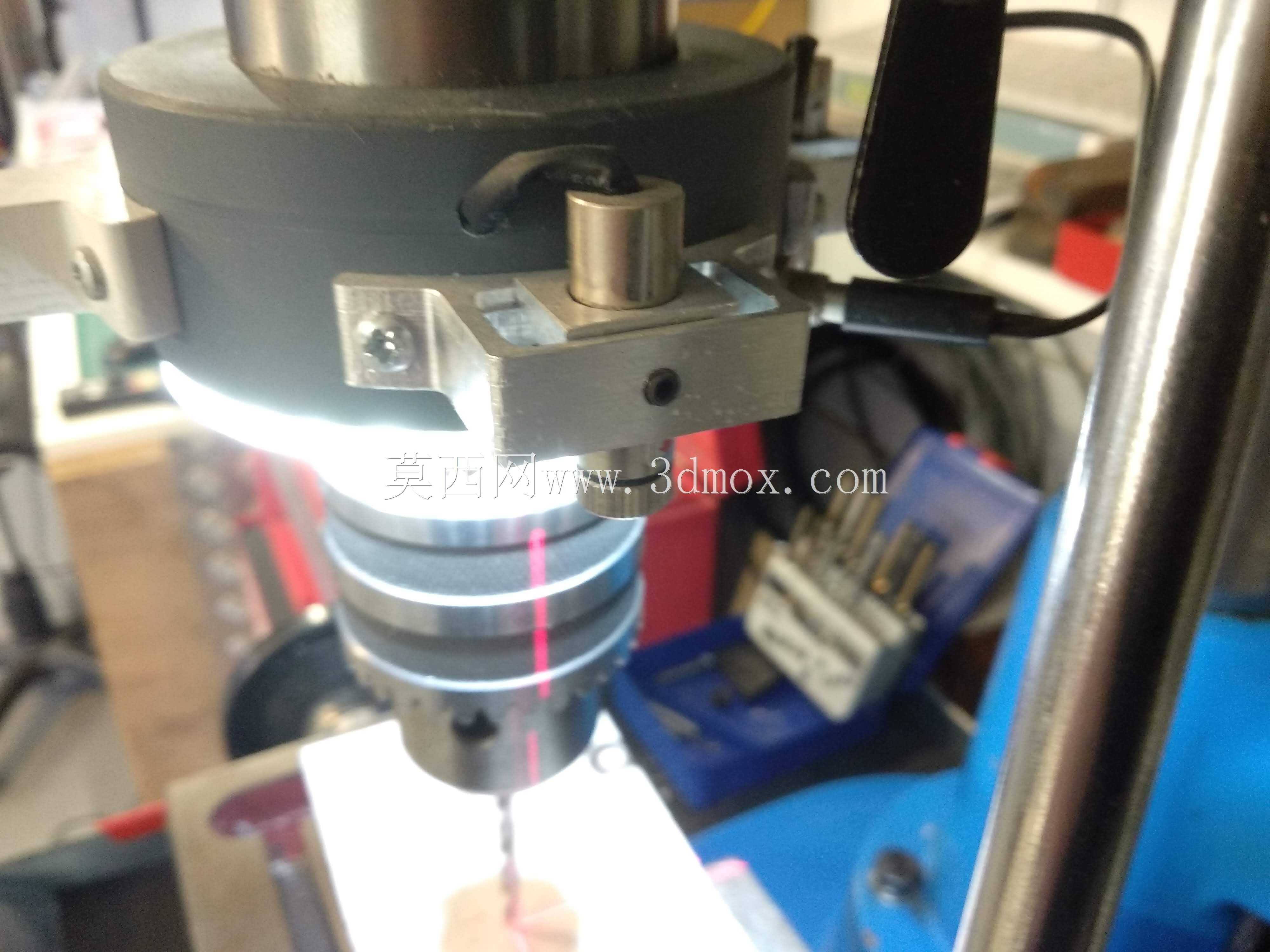

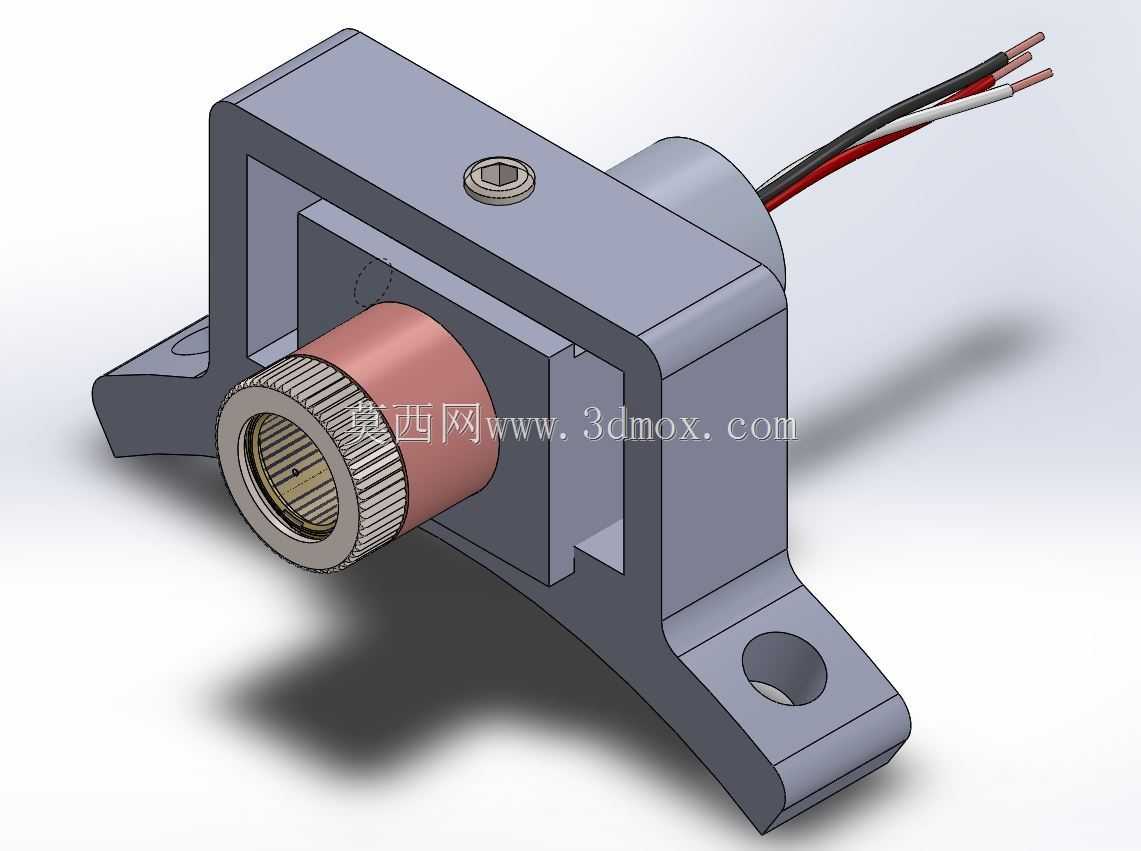

在机械钻削加工场景中，孔位定位偏差是影响加工精度、造成工件报废的核心诱因之一，传统的划线打样冲眼定位方式不仅效率低下，在批量加工、深孔钻削、多工位连续钻削作业中，还容易因工件装夹偏移、刀具进给对位偏差出现定位失准问题，这款线激光对准装置正是为解决这类加工痛点设计的专用定位辅具。该装置核心功能是通过投射高对比度的线性激光束，在工件待加工表面形成清晰的定位基准线，将光学定位中心与钻头的进给轴线完全重合，作业人员无需反复测量划线，仅需将激光线对准工件上的预设孔位标记，即可快速完成钻头与加工位置的对位校准，大幅缩短钻削前的准备时长，同时能在钻削进给过程中持续提供可视化的对位参考，及时发现工件移位、刀具跑偏的异常情况，有效降低孔位超差的概率。从设计思路来看，这款装置采用集成化的紧凑结构设计，将激光发射模组、供电接线端、调节锁紧结构、安装固定座整合为一体，整体采用带双侧安装耳的座式结构，安装耳上预留标准通孔，可直接通过螺栓固定在钻床主轴旁的安装平面上，无需对原有设备进行大规模改造，适配绝大多数立式钻床、台式钻床、铣床的钻削工位加装需求；装置前端设置带滚花的调节端盖，可手动旋转调整激光焦距，适配不同加工距离下的线宽清晰度要求，顶部的内六角锁紧螺丝可在焦距调整完成后锁定模组位置，避免设备运行过程中的振动导致焦距偏移；出线端采用三线制接线，可直接接入机床的控制供电回路，实现与设备主轴启停的同步控制，无需额外设置独立开关。在安装边界上，装置整体外形方正无突出冗余结构，横向安装跨度适配常规钻床主轴旁的安装空间，安装后不会与主轴进给结构、工件装夹夹具产生运动干涉，激光发射端的伸出长度经过优化，既保证激光束投射到工件表面时无结构遮挡，又不会因为伸出过长在加工过程中被切屑、切削液磕碰损坏；外壳采用硬质金属材质，可抵御钻削加工场景中的切屑飞溅、切削液喷淋，适配车间多粉尘、多油污的作业环境，长期使用也能保持结构稳定性与定位精度。
