散装物料输送用弧形牵引链节结构

该结构为散装物料输送系统中的核心牵引承载部件，主要应用于矿山、建材、粮食加工、港口散货堆场等场景的长距离物料输送工况，适配槽式输送机、刮板牵引输送机等设备的牵引传动环节，承担沿输送线路传递牵引力、承载料斗或刮板组件、带动散装物料沿预设轨迹移动的核心作用，可在多粉尘、有磨蚀性颗粒、连续重载运行的恶劣工况下保持稳定工作性能。

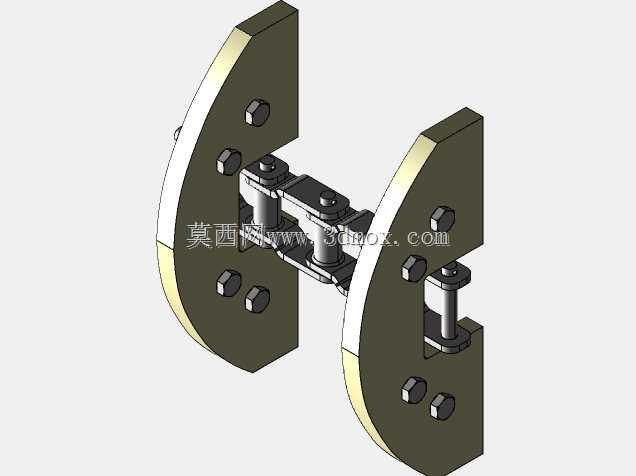

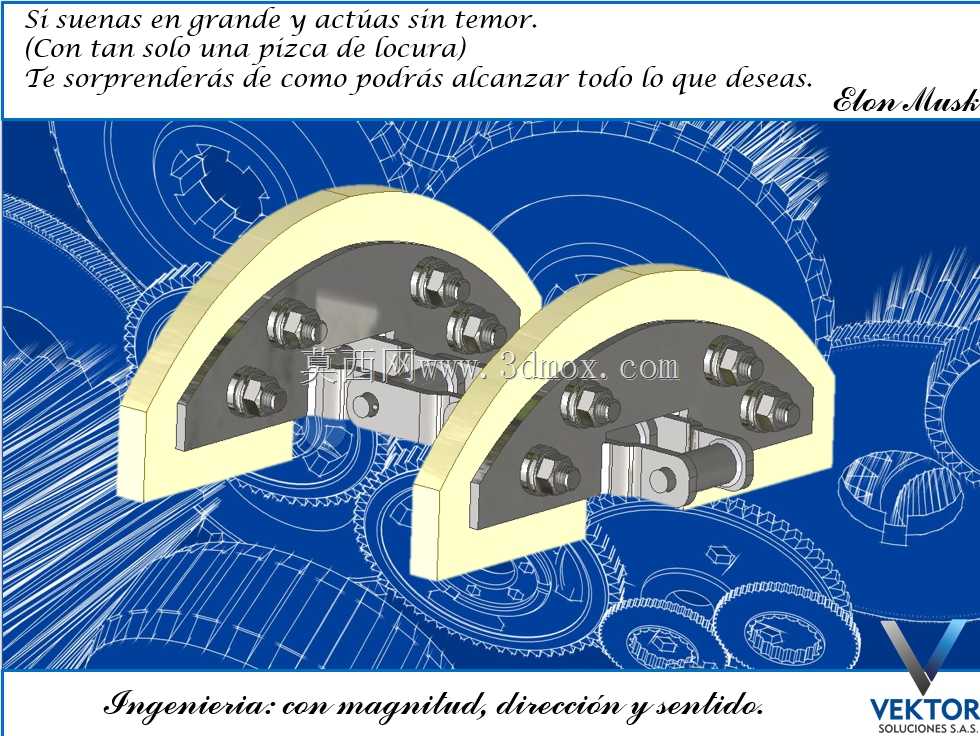

从功能特性来看，该链节采用分体式组合结构，外侧为弧形耐磨衬层，采用低摩擦高耐磨的非金属材质制作，可在与输送机轨道接触时降低运行摩擦阻力，同时缓冲运行过程中的振动冲击，减少金属基体的磨损，延长链节整体使用寿命；内侧为高强度金属承载基体，通过多组高强度螺栓完成衬层与基体的刚性连接，连接点位沿弧形基体均匀排布，保证衬层受力均匀，避免局部应力集中导致的衬层脱落或开裂问题；链节端部设置铰接连接结构，可与相邻链节通过销轴完成柔性铰接，形成闭合的连续牵引链条，铰接位置预留充足的转动间隙，可适配输送机水平转弯、垂直提升等多段变向的线路布局，保证链条在弯曲段运行顺畅无卡滞。

设计过程中，首先围绕散装物料输送的重载牵引需求，确定金属基体的承载截面尺寸，保证在满载牵引力作用下基体的弯曲应力、剪切应力均处于材料许用应力范围内，螺栓连接点位的排布经过受力校核，确保每个连接点承受的载荷均匀，避免单颗螺栓过载断裂；弧形衬层的曲率半径严格匹配输送机的运行轨道轮廓，保证链节经过轨道时衬层与轨道面完全贴合，避免局部接触导致的衬层偏磨；铰接孔的位置精度经过公差匹配设计，保证相邻链节组装后链条的节距误差控制在允许范围内，避免链条与驱动链轮啮合时出现跳齿、冲击等问题。

从安装边界来看，该链节的整体外轮廓宽度适配常规散料输送机的轨道槽内宽，安装时无需对现有轨道结构进行额外改造，铰接端的销轴孔径与行业通用的牵引链销轴尺寸匹配，可直接替换同规格的老旧磨损链节，降低设备维护的配件成本；衬层磨损后可通过拆卸连接螺栓单独更换耐磨衬层，无需更换整个金属基体，进一步压缩设备运维的成本投入，整体结构兼顾了重载承载能力、耐磨性能与运维便捷性，能够有效提升散装物料输送设备的连续运行稳定性，减少设备停机维护的时间占比。
