车辆传动用锥齿轮式倒挡换向机构

该倒挡换向机构主要应用于手动挡乘用车辆、轻型工程作业车辆以及小型特种作业装备的传动系统中，布置在变速器与主减速器之间的传动路径上，核心作用是在车辆需要倒退行驶时，改变传动系统的动力输出旋向，在不改变发动机曲轴转动方向的前提下，实现车辆的倒退行驶动作，同时在前进挡工况下不会干涉正常的动力传递路径，保障传动系统的运行稳定性。

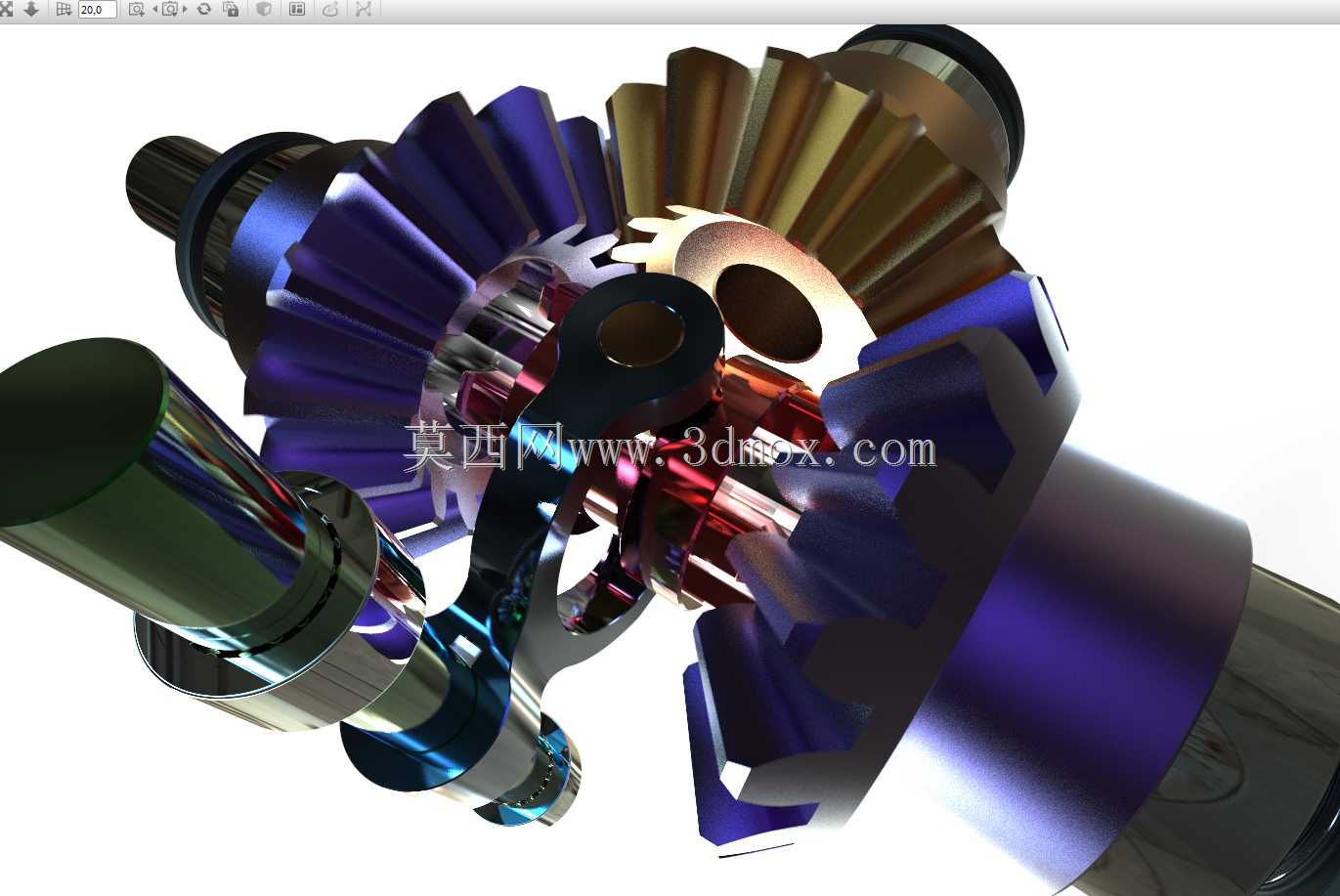

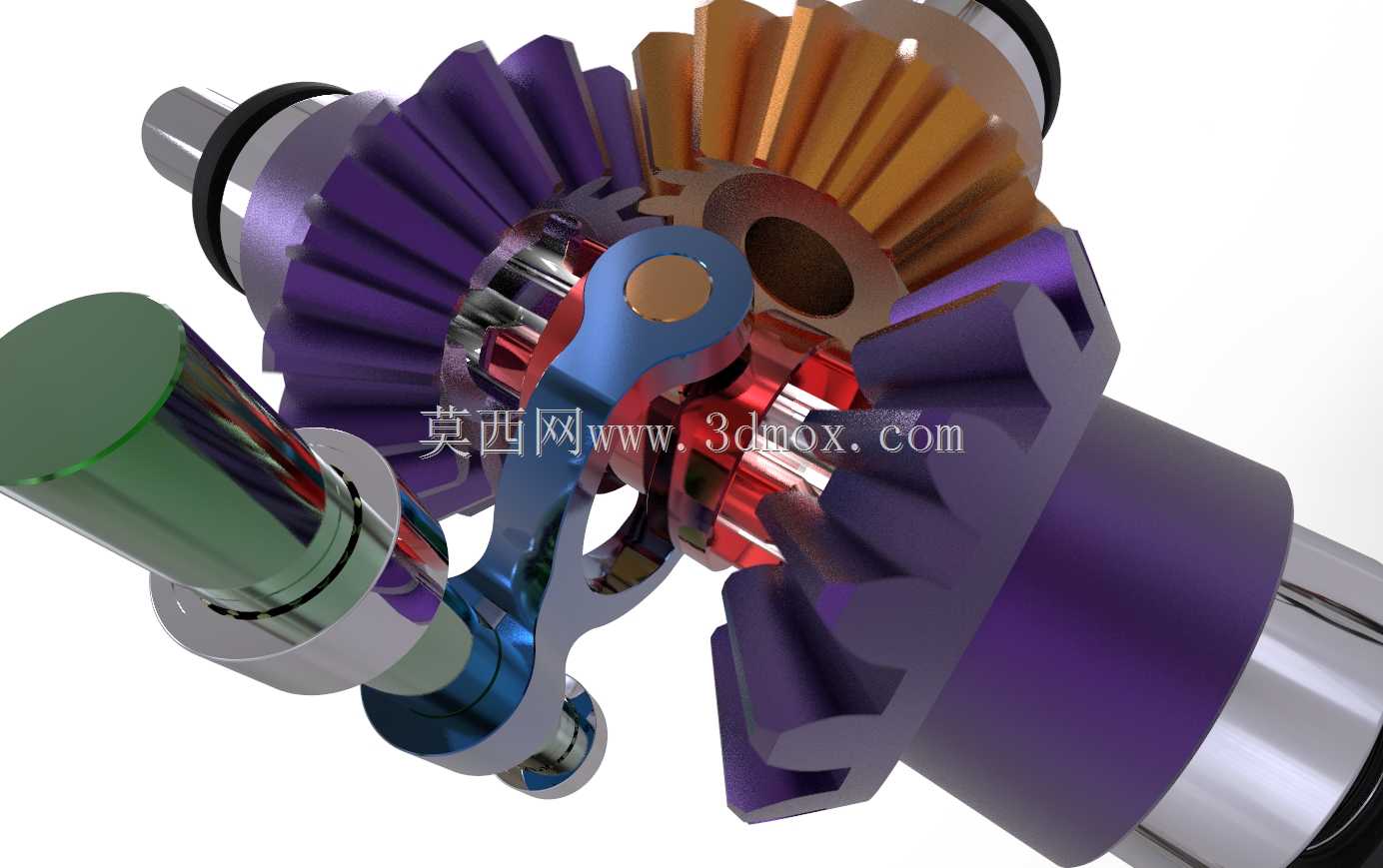

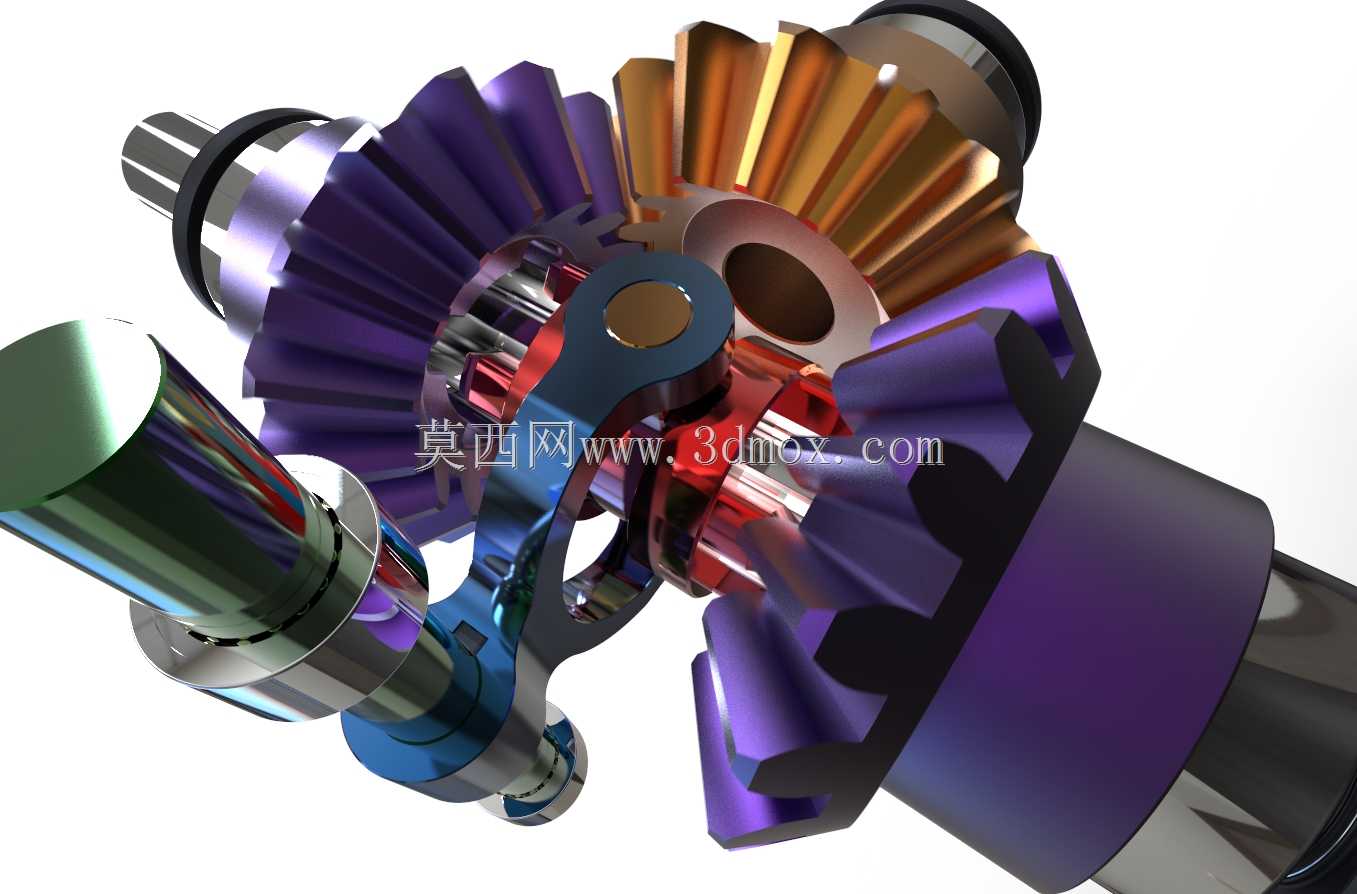

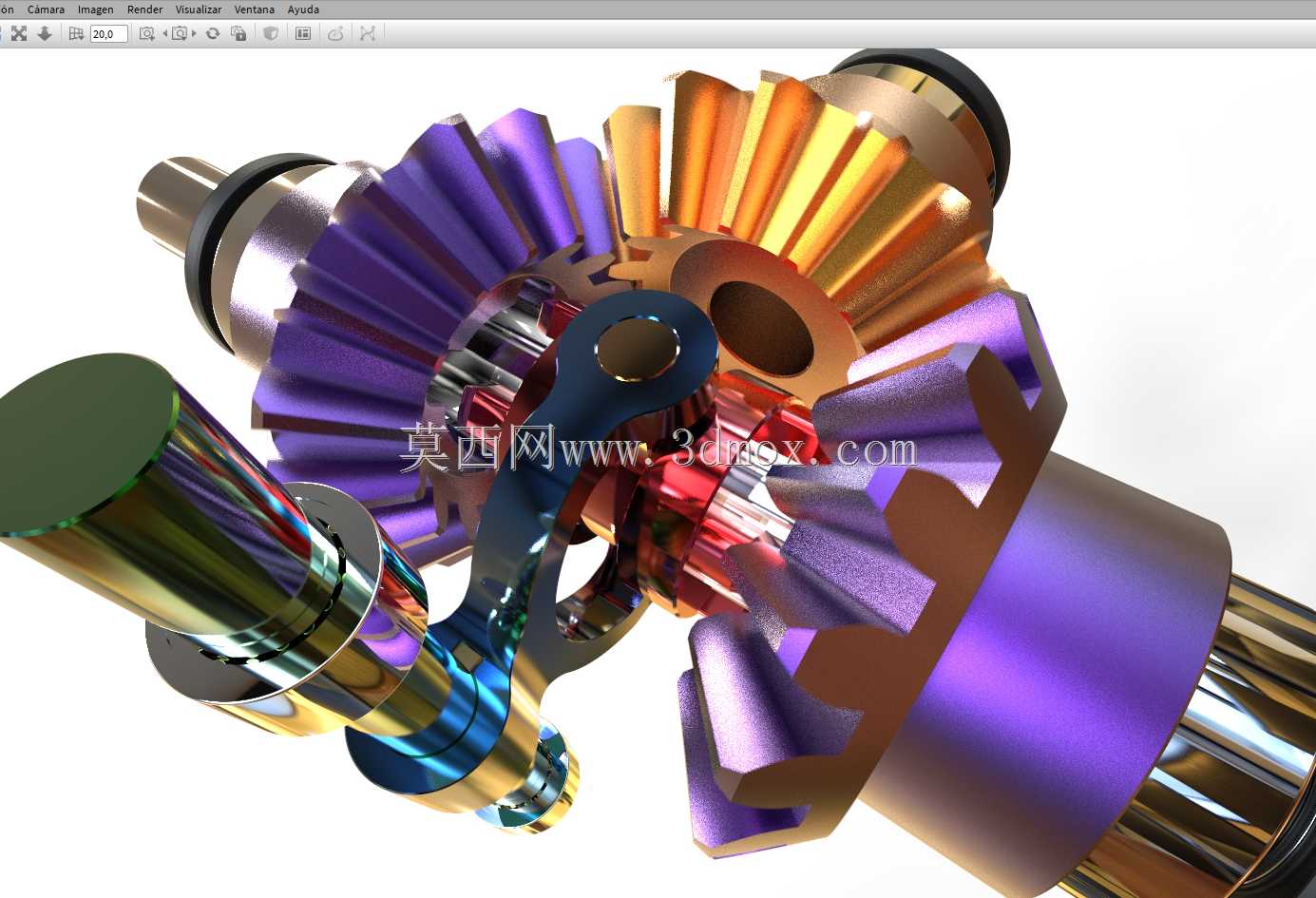

整套机构采用多组螺旋锥齿轮作为核心传动元件，相比直齿锥齿轮，螺旋齿形的啮合重合度更高，传动过程中齿面接触应力分布更均匀，能够承受更大的瞬时冲击载荷，同时啮合过程更平顺，可有效降低倒挡工况下的传动噪音与齿面磨损速度。机构集成了换挡拨叉、同步接合组件、支撑轴系与定位限位结构，拨叉采用高强度锻钢材质加工，端部与接合套的配合面做了硬化耐磨处理，长期换挡往复动作下不会出现过度磨损导致的换挡卡滞问题；支撑轴系采用高精度角接触轴承搭配轴肩定位结构，可同时承受锥齿轮啮合产生的径向力与轴向力，避免轴系在大扭矩传递时出现窜动，保障齿轮啮合间隙始终处于合理区间。

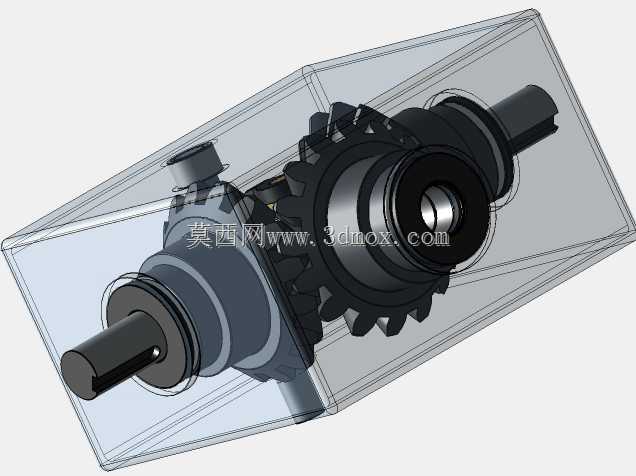

设计过程中优先考虑了传动路径的最短化布置，将倒挡惰轮与主动、从动锥齿轮的中心距做了优化匹配，在满足传动比要求的前提下尽可能压缩机构的整体径向与轴向尺寸，适配多数横置、纵置变速器的后端安装空间，安装边界预留了标准的法兰连接接口与螺栓过孔，可直接与现有变速器输出端、传动轴输入端进行对接，不需要对原有传动壳体做大规模改造即可完成装配。齿形参数经过反复校核，保证倒挡传动比与车辆低速倒退时的动力需求匹配，既不会因传动比过小导致倒退车速过快难以操控，也不会因传动比过大导致倒车时扭矩过剩出现传动系统冲击。整套机构的润滑路径与变速器原有润滑系统连通，齿轮啮合面、拨叉滑动面、轴承滚动体都能得到持续的飞溅润滑，不需要额外增设独立润滑结构，降低了整体结构复杂度与后期维护成本。在换挡动作的逻辑设计上，机构设置了明确的挡位锁止限位，挂入倒挡后拨叉会被定位钢珠锁定在工作位置，避免车辆行驶过程中因振动出现脱挡问题，退挡时的拨叉行程也做了精准限定，不会出现退挡过度导致相邻前进挡干涉的情况，充分保障传动系统的运行可靠性。
