航空发动机薄叶片涡轮叶轮三维设计

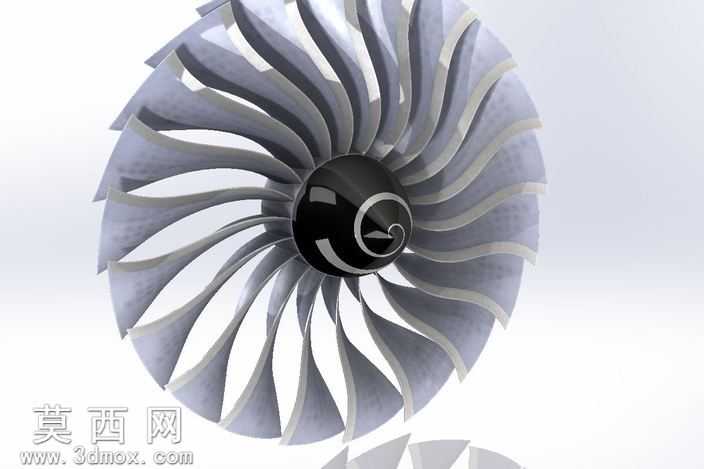

本作品为航空发动机类涡轮叶轮的三维设计成果，整体采用中心轮毂加周向均匀排布薄叶片的结构形式，建模过程依托专业三维设计软件完成，核心围绕大曲率薄壁叶片的形态生成展开设计。建模初期先完成中心轮毂的基础造型，轮毂采用流线型球面端头设计，表面做高光质感处理，模拟航空发动机叶轮中心整流帽的结构特征，端头处预留标识造型区域，还原真实构件的细节设计。叶片部分是本次建模的核心难点，每片叶片均采用变截面扭曲曲面造型，从轮毂连接处的宽厚根部平滑过渡到外缘的薄型叶尖，曲面沿叶轮周向呈规律扭转角度，既符合流体力学的气动性能要求，也兼顾了薄壁构件的结构强度特性。建模过程中通过曲面放样、边界混合等命令完成单片叶片的形态构建，确保叶片表面曲率连续无折痕，之后通过圆周阵列命令完成全部叶片的均匀排布，阵列过程中严格控制每片叶片的角度公差，保证整体叶轮的动平衡特性。材质渲染阶段，轮毂部分采用高光亮面黑色材质，模拟金属构件表面的抛光涂层效果，叶片部分采用亚光银灰色金属材质，还原高温合金叶片的质感，通过调整材质的反光度、粗糙度参数，让整体模型呈现出逼真的工业金属质感，同时在叶片边缘添加细微的高光效果，突出薄壁叶片的轮廓特征。结构设计上，叶片与轮毂的连接处做平滑圆角过渡处理，避免应力集中问题，符合实际工业构件的加工工艺要求，整体叶轮的叶片数量经过气动性能匹配设计，每片叶片的扭曲角度、截面厚度变化都经过参数化调整，可直接用于后续的流体仿真分析、结构强度校核等工作。设计过程中重点解决了薄壁扭曲叶片的曲面顺滑度问题，通过多截面参数控制的方式，让叶片从根部到尖部的形态变化自然流畅，既满足气动效率的设计需求，也保证了三维模型的可加工性，模型整体结构完整，细节还原度高，可作为航空动力构件、涡轮机械设计的参考案例使用。
