4英寸天然气液固两相分离装置结构设计

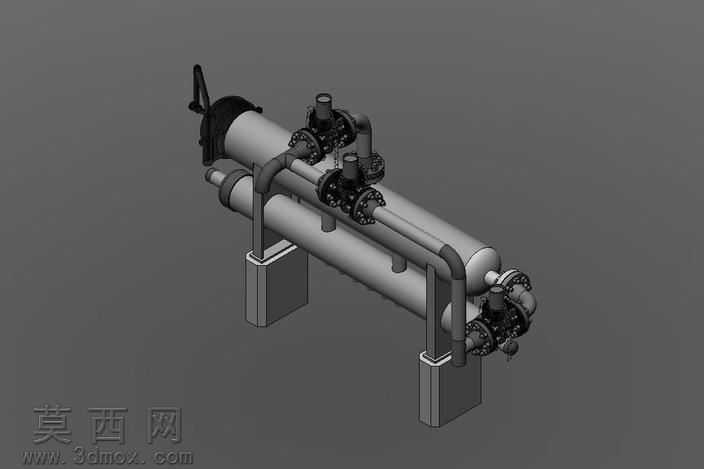

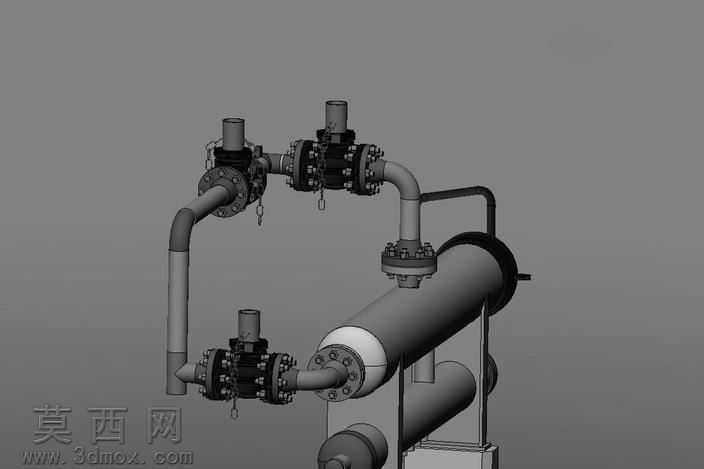

本作品为4英寸规格天然气液体分离设备的三维建模成果，建模过程严格遵循油气田地面处理设备的工程设计规范，首先完成整体参数化草图绘制，以卧式双筒体并联布局为核心架构，精准定位主分离筒体、进出口接管、排污管路、支撑支座的空间位置，确保各部件装配公差符合压力容器设计要求。建模阶段对核心分离腔室做了精细化结构还原，筒体内壁的导流结构、捕雾层安装位、积液腔坡度均按照实际工况参数设置，外部连接的法兰接口采用标准600ANSI压力等级参数建模，法兰密封面、螺栓孔位的尺寸精度完全匹配工业管件标准，配套的控制阀门组还原了阀体、执行机构、连接管路的完整形态，管路走向遵循流体阻力最小化设计原则，弯头、三通的曲率参数均经过流体力学合理性校验。材质渲染阶段针对不同部件做了区分处理，筒体主体采用压力容器专用碳钢材质，赋予哑光金属漆面质感，阀门执行机构做了黑色防腐涂层材质表现，支撑支座采用厚重铸钢材质搭配混凝土基座的纹理效果，连接螺栓、密封垫片等小部件均做了金属光泽与倒角细节处理，整体渲染效果还原工业设备的真实质感。结构设计上采用双筒体并联布局，可实现单筒检修不停机的连续作业需求，进出口管路设置在筒体端部与侧部的合理位置，避免气流短路影响分离效率，底部支座设置了足够的安装基准面，预留了现场安装的地脚螺栓连接位，排污管路设置在筒体最低点位，确保积液可完全排出。整个建模过程采用自顶向下的设计思路，先搭建整体装配骨架，再逐个拆分零部件进行细节建模，所有部件之间添加了正确的装配约束关系，可直接用于工程出图、结构校核与虚拟装配验证，模型完整还原了该类分离器的核心结构特征，可用于油气处理设备的教学演示、方案展示与结构优化参考。
