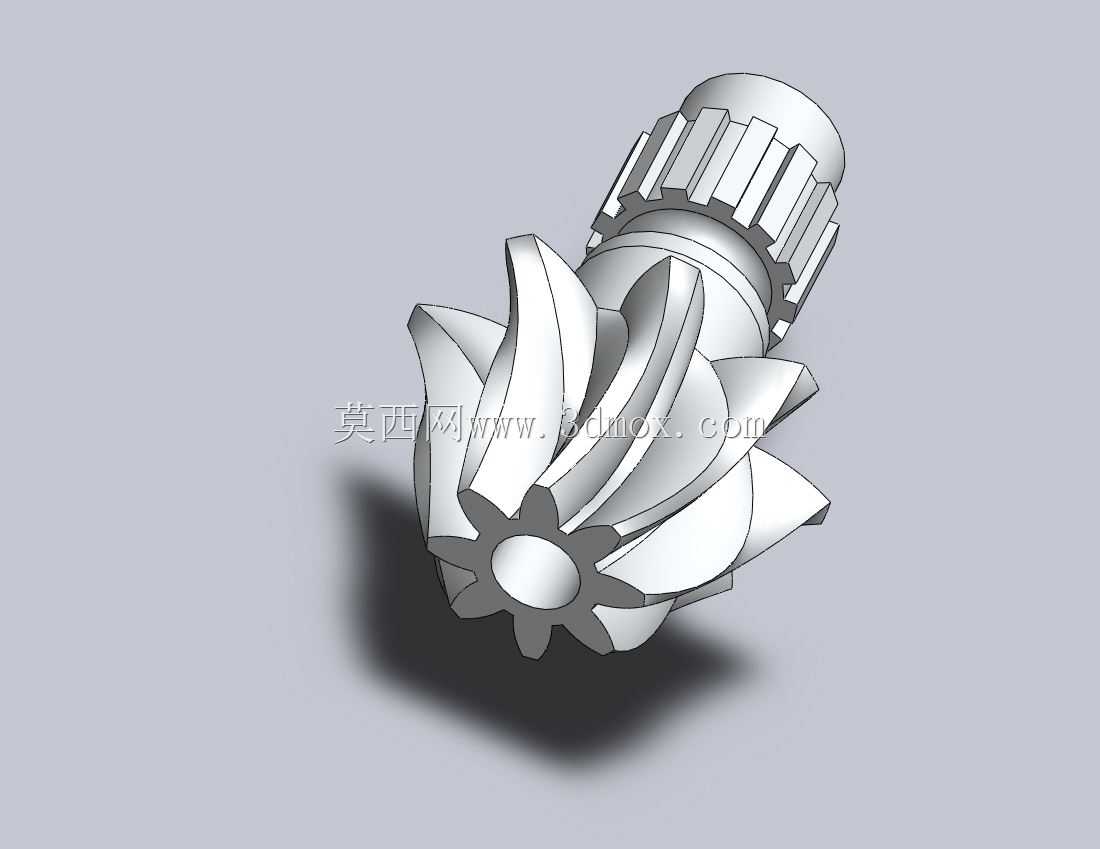

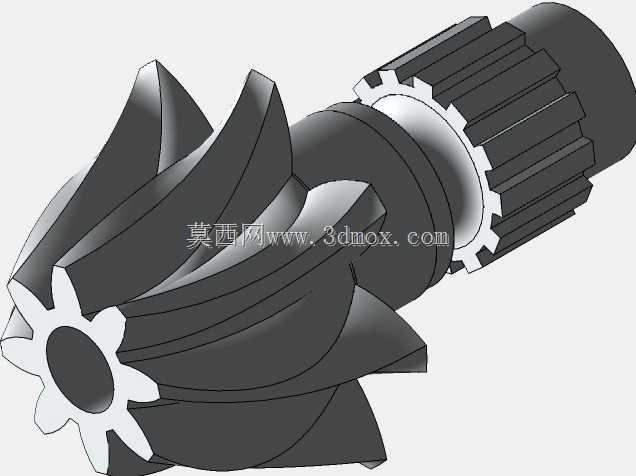

带花键轴端螺旋锥齿传动构件

该传动构件主要应用于需要交错轴动力传递的机械传动场景中，常见于机床主轴进给机构、汽车驱动桥差速单元、小型减速机输入输出端、农用机械动力换向结构等工况，核心作用是在两轴线呈空间交错的传动链路中完成旋转动力的换向传递，同时可根据齿形参数匹配实现固定传动比的扭矩转换，适配中低速、中等载荷的连续运转工况。构件整体采用同轴一体化设计，一端为渐开线外花键结构，用于和配套的花键套实现周向固定，可传递较大扭矩同时具备一定的轴向滑移余量，安装时花键端需插入对应配合的内花键座，配合面需涂抹润滑脂降低磨损，安装边界需预留花键插入的轴向空间，避免装配时出现顶死问题；另一端为螺旋斜面成型的锥齿结构，齿面采用螺旋升角设计，相比直齿锥齿具备更高的啮合重合度，运转时齿面接触循序渐进，可有效降低传动冲击与运行噪音，同时提升单齿承载能力，适配需要平稳传动的工况场景。设计过程中优先保证齿部与花键的同轴度公差，避免运转时出现偏载导致齿面异常磨损，螺旋齿的成型轨迹经过参数校核，确保和配对锥齿啮合时齿面接触斑位于齿高中部，避免边缘接触引发的断齿风险；齿根位置做了圆弧过渡处理，降低应力集中系数，提升构件的疲劳寿命，构件中部设置有定位轴肩，用于装配时的轴向定位，确定构件在传动腔体内的安装位置，保证锥齿的啮合间隙处于合理区间。外形上整体为阶梯轴类结构，最大外轮廓为锥齿的齿顶圆直径，安装时需注意锥齿端的啮合侧隙调整，侧隙过大会导致传动回程误差过大，侧隙过小则会引发运转卡滞、齿面过热烧蚀的问题，花键端的配合长度需满足扭矩传递的强度要求，避免花键受力过大出现崩齿问题。该构件可适配油脂润滑或飞溅润滑场景，齿面粗糙度经过优化，可有效降低运转时的摩擦损耗，适合在封闭的传动箱体内长期稳定运行，能够满足常规工业设备对交错轴传动部件的强度、精度与运转平稳性要求。
