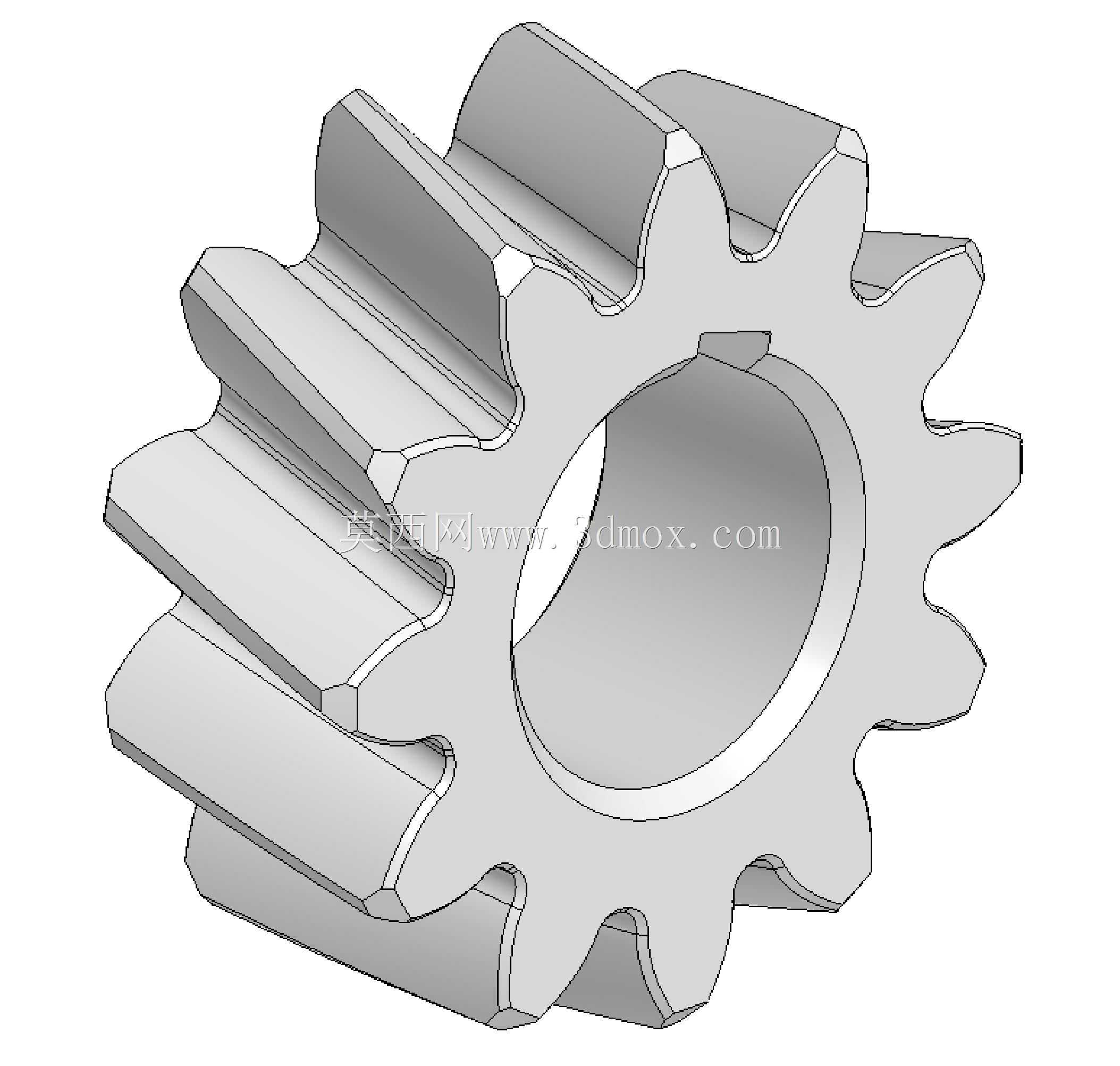

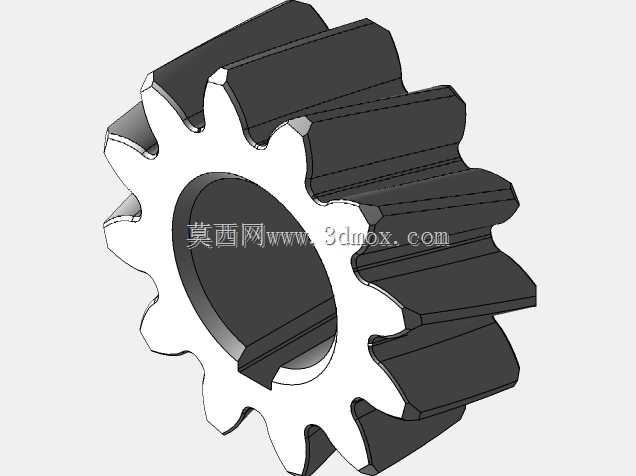

摆线根斜齿轮传动结构三维设计

这款摆线根斜齿轮是重载传动场景下的核心动力传递零件，主要应用于工业减速机、工程机械变速机构、农业装备传动箱、机床进给传动单元等对传动平稳性、承载能力有较高要求的设备中，承担着改变转速、传递扭矩、匹配动力输出端与负载端转速扭矩参数的核心作用，是整套传动链路里保障动力稳定传输的关键基础零件。相较于常规渐开线直齿圆柱齿轮，这款斜齿轮采用了摆线成型的齿根过渡结构，齿向带有固定螺旋角，啮合过程中轮齿是逐步进入、逐步退出啮合状态，不会出现直齿轮传动时整齿突然接触、突然脱离的冲击问题，能大幅降低传动过程中的振动与运行噪音，同时摆线结构的齿根圆角过渡更平滑，有效降低了齿根位置的应力集中系数，在承受重载冲击载荷时，齿根位置的应力峰值比普通圆角齿根齿轮低15%以上，能显著提升轮齿的抗弯曲疲劳寿命，减少重载工况下断齿失效的概率。在设计思路上，这款齿轮首先匹配对应传动副的中心距、传动比参数确定了模数、齿数、齿宽、螺旋角的基础参数，齿顶部分保留渐开线齿廓保障啮合传动的定传动比特性，齿根过渡段采用摆线曲线拟合，让齿根到齿面的过渡曲率连续无突变，同时兼顾加工可行性，既可以采用专用成型铣刀完成铣削加工，也能通过五轴加工中心实现小批量定制生产，中心的轴孔预留了键槽安装位置，可与对应规格的传动轴通过平键实现周向固定，传递额定扭矩。从安装边界来看，这款齿轮的齿顶圆、齿根圆、轴孔直径、齿宽尺寸都严格匹配对应安装腔的空间限制，轴向定位可通过轴肩与轴用挡圈配合实现，啮合侧隙控制在合理区间，既不会因为侧隙过大导致传动回程误差超标，也不会因为侧隙过小出现运转卡滞、齿面异常磨损的问题，齿面的接触斑点沿齿长、齿高方向的占比都符合重载齿轮的精度要求，能保障长期满负载运行下的传动可靠性，适配多粉尘、变载荷、连续运转的复杂工业工况，在低速大扭矩传动场景下的表现远优于同规格的普通直齿齿轮。
