单缸转阀式动力输出装置结构设计

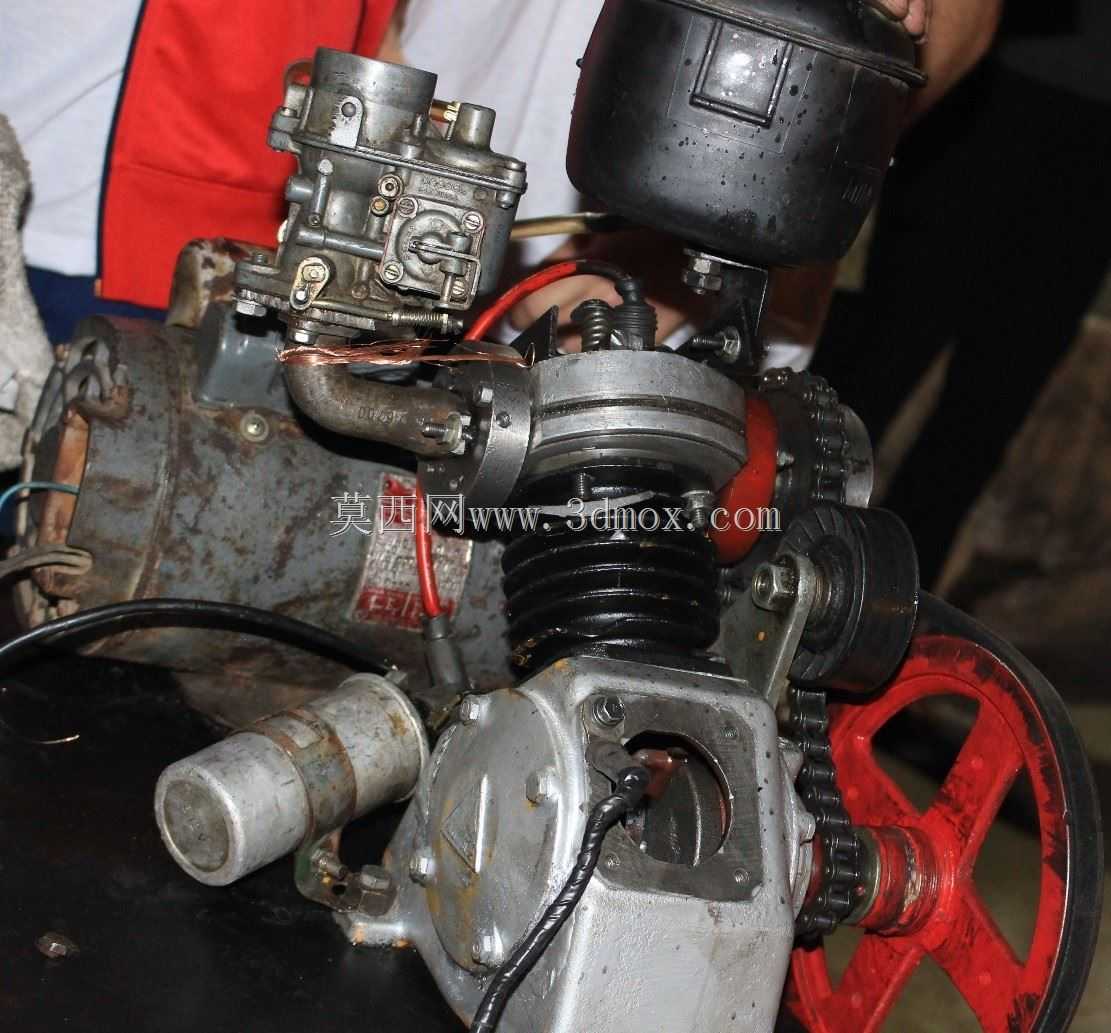

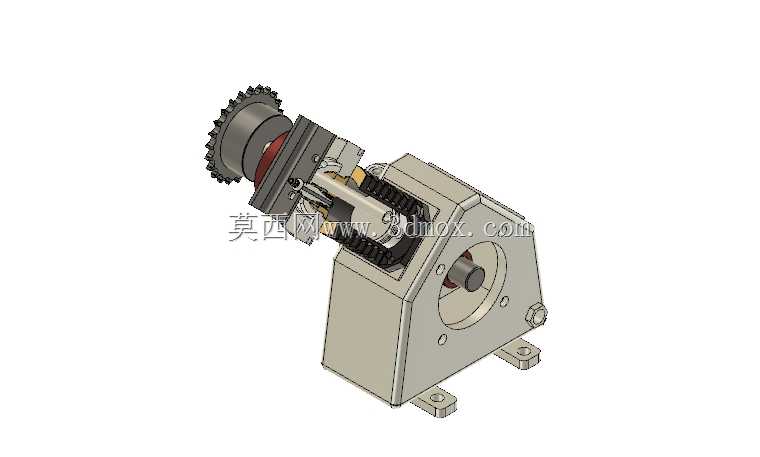

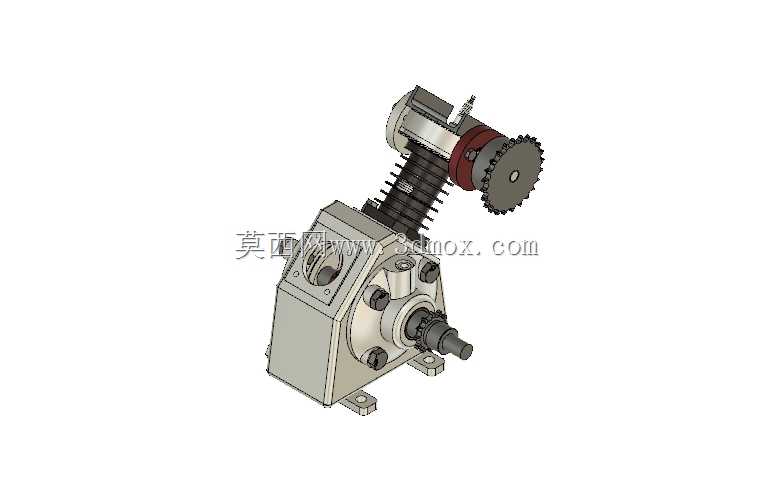

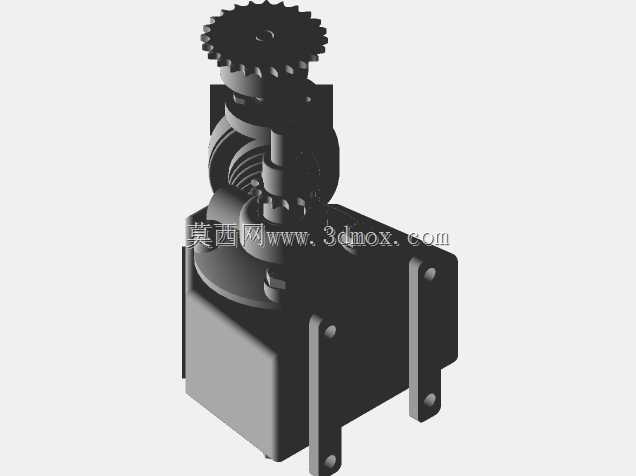

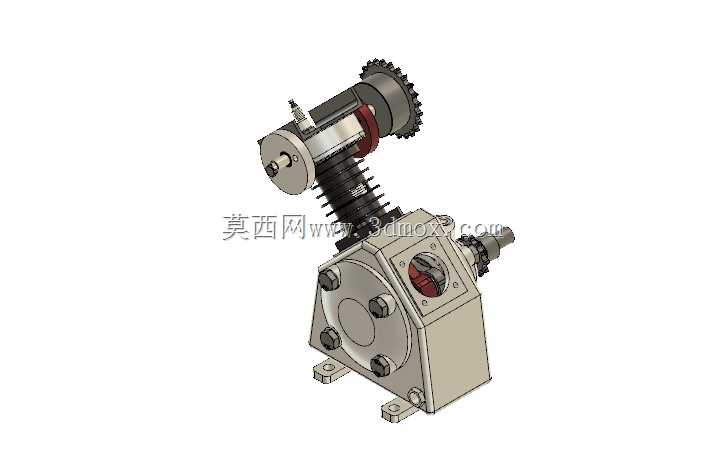

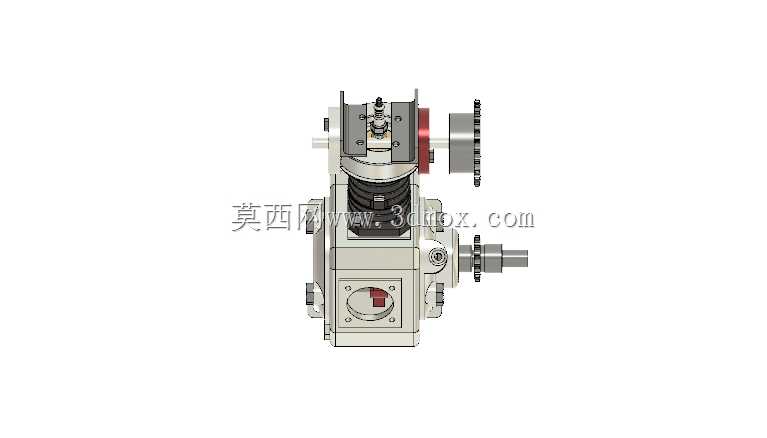

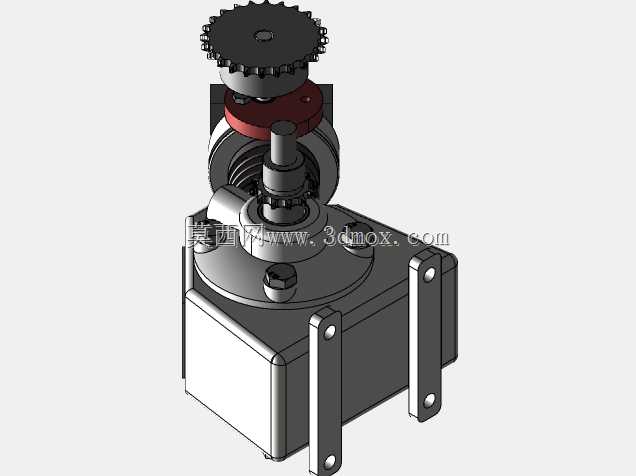

这款转阀式动力装置主要面向小型通用动力场景，可适配小型便携发电机组、园林作业机具、微型代步载具以及教学实验台架等对动力单元紧凑性有较高要求的应用领域，相较于传统顶置气门式动力结构，转阀配气形式能够有效降低配气机构的往复运动惯量，在高转速工况下具备更稳定的配气精度，减少气门往复运动带来的振动与功率损耗。从实际功能来看，该装置通过转阀的旋转运动精准控制气缸的进排气时序，配合缸内燃油燃烧做功完成热能到旋转机械能的转换，输入端的链轮结构用于衔接正时传动系统，保证转阀转动角度与活塞运动行程的精准匹配，避免出现配气错位导致的动力损失或机件碰撞问题；侧置的动力输出轴可直接连接负载端传动结构，减少中间传动环节的功率损耗。在设计思路上，整体采用集成式壳体布局，将配气腔、传动腔、气缸安装位整合在单一铸铝壳体内部，既减少了分体式壳体的密封连接点位，降低润滑油渗漏与气体泄漏的风险，也有效压缩了整体结构体积，让动力单元能够适配更狭小的安装空间；壳体上预留的多个带安装孔的固定支脚，采用对称式布局设计，可适配不同角度的安装固定需求，支脚位置经过受力校核，能够承受动力输出过程中的持续振动载荷，避免长期运行出现固定位开裂的问题。从安装边界来看，整体结构近似方形箱体布局，链轮端突出壳体的长度经过严格控制，不会在安装时与周边覆盖件产生干涉，输出轴的轴径与键槽尺寸采用通用动力接口标准，可直接匹配常规规格的联轴器、传动带轮等连接件，无需额外定制转接部件；壳体表面的散热筋结构沿着气流走向布置，在装置运行时能够借助自然气流带走壳体表面热量，保证内部润滑油与运动部件处于合理工作温度区间，延长部件使用寿命。内部的齿轮传动部件采用斜齿啮合设计，相比直齿传动具备更低的运行噪音与更高的承载能力，转阀与阀座的配合面采用高精度研磨适配，保证高压工况下的密封性能，减少压缩行程的气体泄漏，提升整体动力输出效率。
