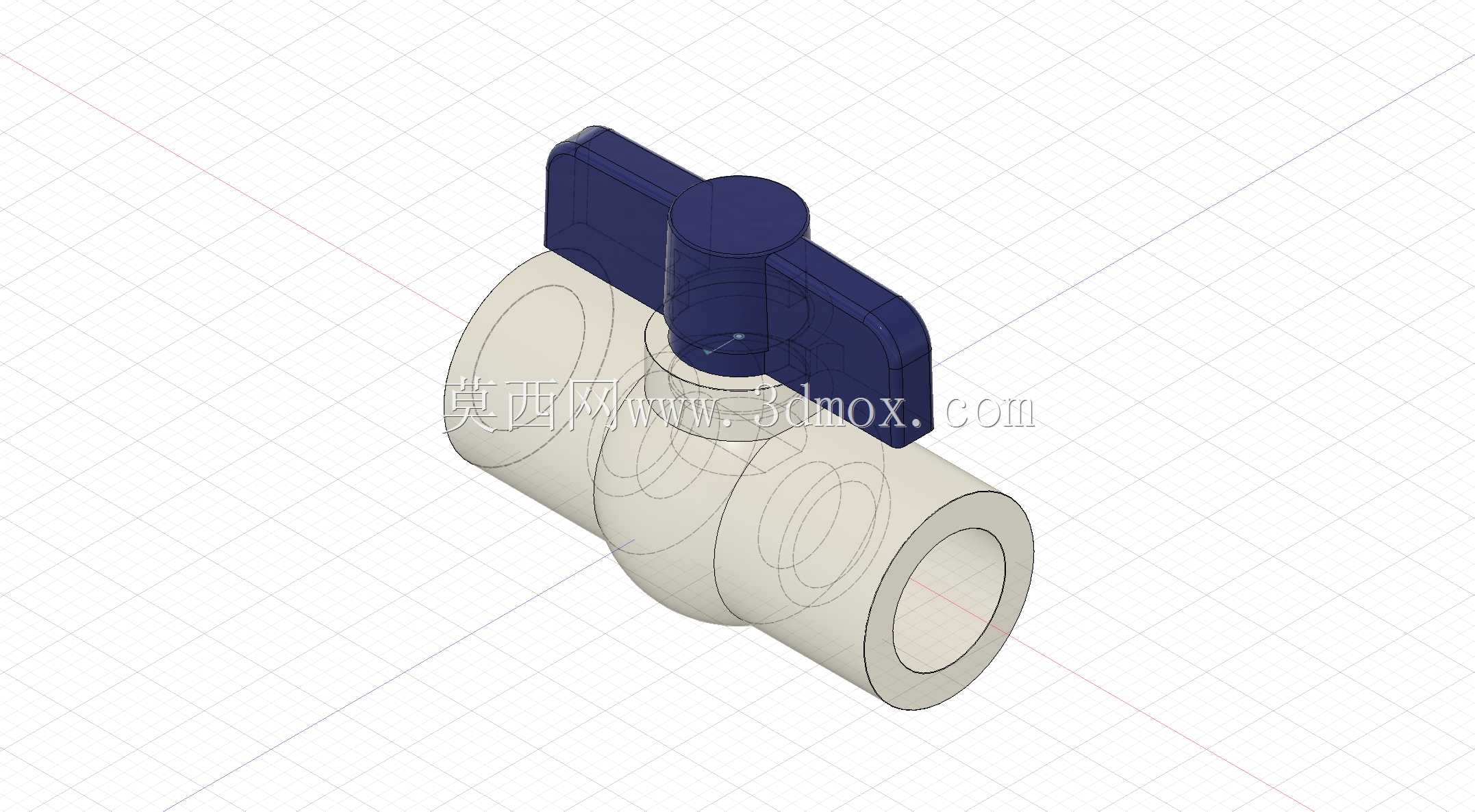

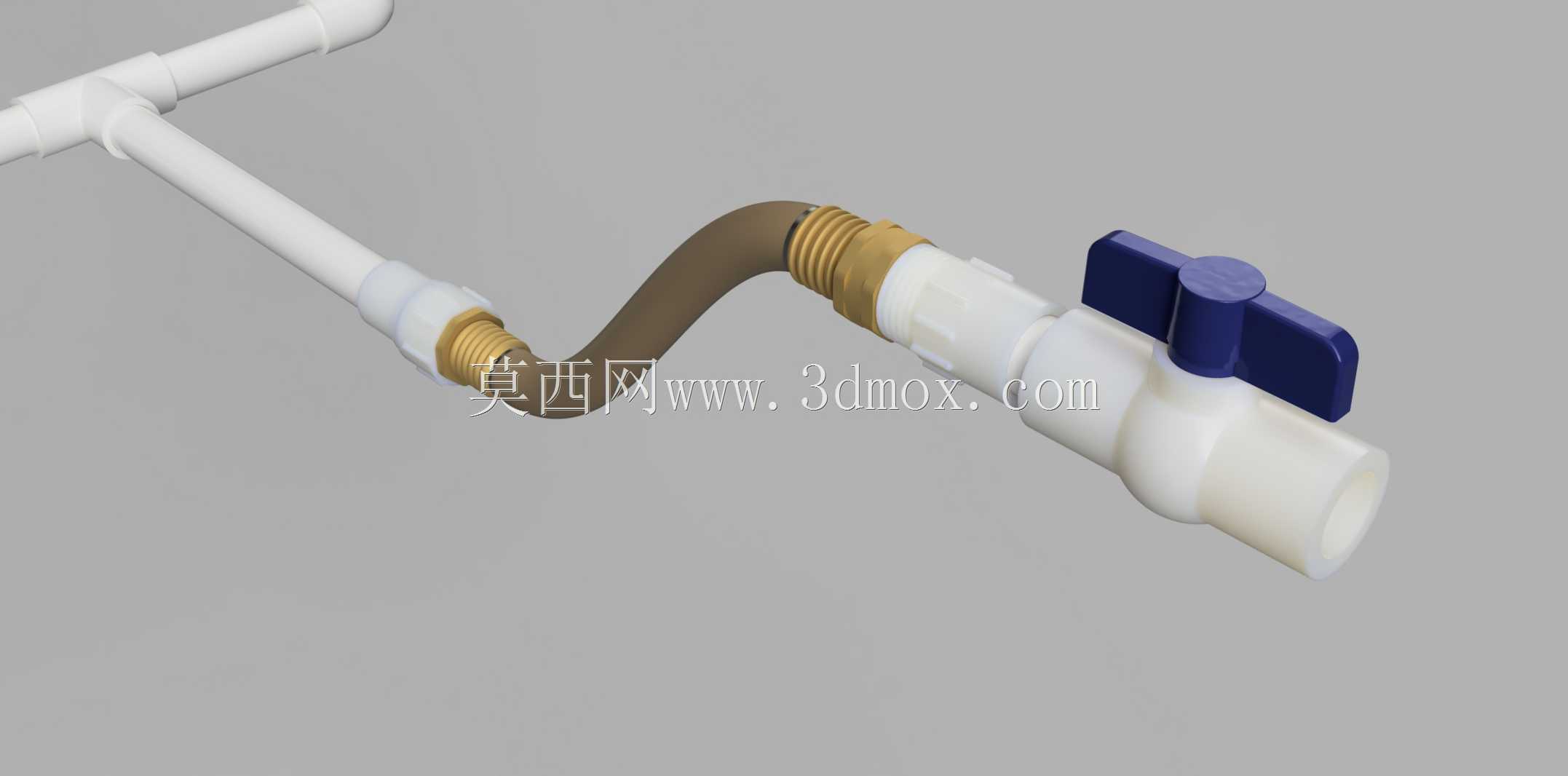

1/2规格滑动接头式手动球阀结构设计

这款滑动接头球阀主要面向民用给排水、小型气动回路、家装水暖改造、小型设备流体输送等场景使用，作为管路通断控制的核心阀件，它承担着截断或导通管路内流体介质的作用，适配的介质包含常温清水、压缩空气、低压无腐蚀性轻质流体，能够满足日常家装、小型加工设备、户外临时管路搭建的通断控制需求。从功能特性来看，这款球阀采用二通直通式流道设计，全开状态下流道阻力极小，不会造成明显的管路压降，介质流通顺畅无滞留；搭配的蝶形手柄操作力矩小，仅需90度旋转即可完成全开与全关的状态切换，手柄的限位结构清晰，操作人员可以通过手柄朝向直观判断阀门的开闭状态，避免误操作带来的介质泄漏或者管路断流问题。滑动接头的结构设计，让这款阀门在安装时不需要额外加工螺纹或者焊接，只需要将对应规格的管路插入接头部位，配合配套的紧固件即可完成密封固定，大幅降低了现场安装的操作难度，尤其适合空间狭小、不方便转动管段的安装场景，后期维护拆卸也十分便捷，不需要整体转动管路即可完成阀门的更换检修。在设计思路上，这款球阀整体采用对称式结构布局，阀体主体为等径直通结构，球芯安装在阀体中部的型腔内部，上下设置密封垫圈保证球芯转动时的密封性能，阀杆从阀体上部伸出连接操作手柄，手柄的造型贴合手部施力角度，边缘做了圆弧过渡处理，操作时不会硌手，同时手柄的尺寸经过优化，既保证了足够的转动力矩，又不会因为尺寸过大占用过多安装空间，避免和周边管路、构件产生干涉。从安装边界来看，这款阀门为1/2英寸通径规格，整体外形紧凑，两端滑动接头的同轴度经过校准，安装后不会出现管路偏斜的问题，阀体的外轮廓没有突出的尖锐结构，安装时预留的操作空间只需要满足手柄90度旋转的范围即可，不需要额外预留过大的操作检修空间，适配的管路外径与1/2规格常规水暖管路、气动PU管、薄壁金属管匹配，安装后整体结构稳固，在额定工作压力下不会出现接头脱落、阀位渗漏的问题。阀体的壁厚经过强度校核，能够承受常规民用管路的工作压力，日常使用过程中不需要频繁维护，密封件的使用寿命长，长期使用也不会出现内漏外漏的问题，整体结构简单可靠，没有复杂的冗余结构，生产加工难度低，成本可控，非常适合批量应用在各类低压流体输送管路当中。
