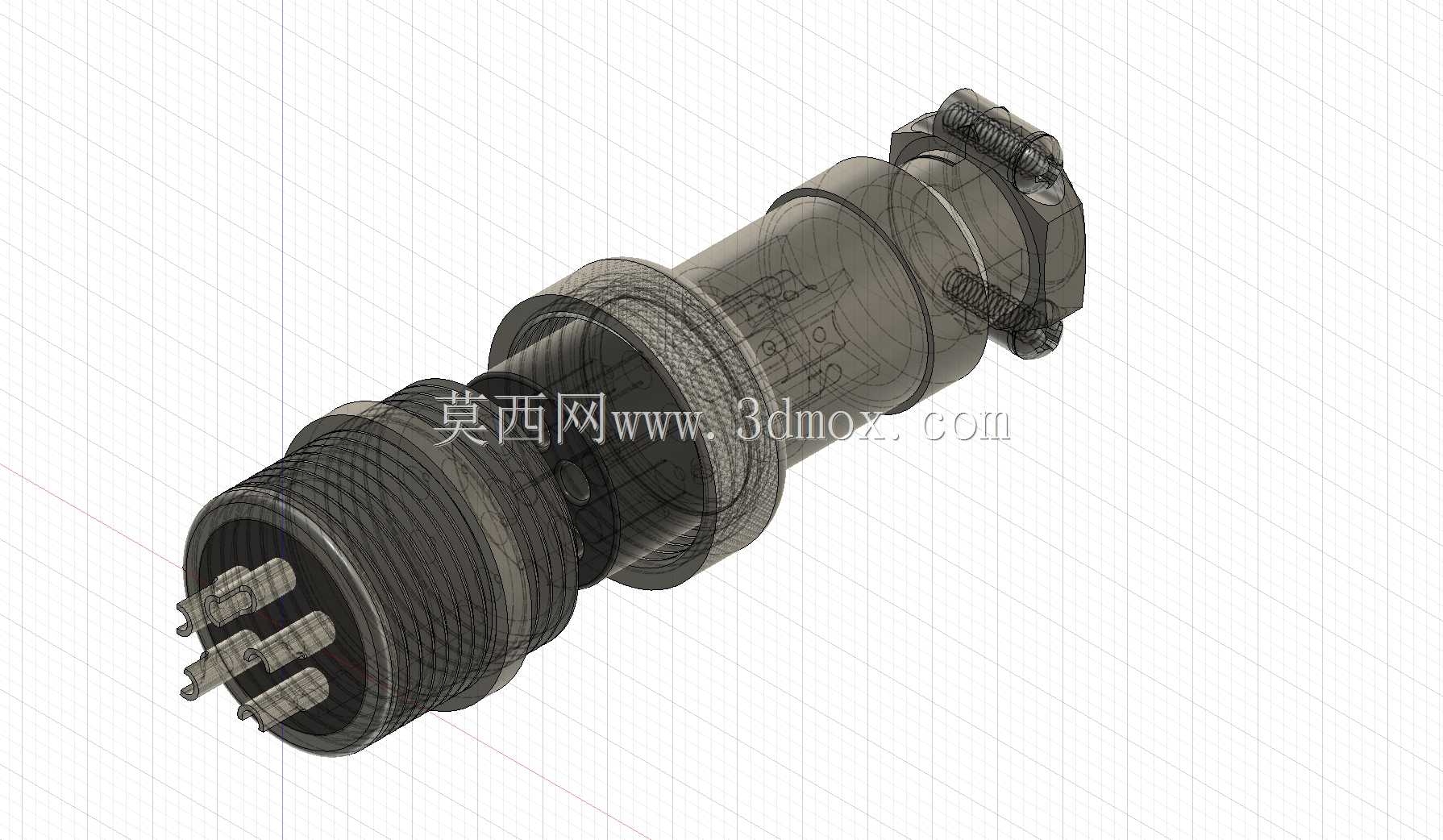

GX16五芯面板安装圆形金属航空连接插头

　　在工业控制、小型通讯设备、测试仪器台架的布线环节里，这类五芯圆形金属航空插头是很常见的互联部件，很多做小型电控箱、户外便携检测设备的结构工程师，在选型时都会优先考虑这类成熟的连接方案，毕竟它的安装逻辑、插拔寿命、防护冗余都经过了大量现场场景的验证，不用从零开始验证结构可靠性。

　　这个连接器采用面板前装的固定逻辑，安装法兰上带两个对称的锁紧螺丝孔，安装时只需要在设备面板上开出对应直径的通孔，将插头主体从面板外侧穿入，在面板内侧用配套的六角螺母锁紧固定即可，不需要额外设计复杂的安装卡扣或者压合结构，对面板的加工精度要求不高，普通的激光切割或者数控冲孔就能满足安装公差要求，适合小批量设备的快速装配。插头的插合端采用了常见的推拉式锁紧结构？不对，是螺纹旋合锁紧，插合时将公母头对准定位槽后旋动外层的金属螺套，就能实现可靠的轴向锁紧，在有小幅振动的设备运行场景下，也不会出现松脱断电的情况，比普通的塑料卡扣式连接器抗振性能好很多。

　　五芯的触点配置刚好覆盖了多数小型设备的接线需求：两芯走直流电源正负极，剩下三芯可以走RS485通讯信号、开关量触发信号或者传感器反馈信号，不用在设备面板上开多个不同规格的连接器安装孔，能有效压缩面板的占用空间，让设备的外接线布局更整洁。触点部分采用铜基镀银的工艺，接触电阻低，长时间通过额定电流时也不会出现触点过热氧化的问题，适合长期带电运行的设备使用。

　　建模的时候要特别注意几个尺寸边界：首先是插头穿板部分的外径，这个尺寸直接决定了面板开孔的大小，建模时要预留0.1-0.2mm的安装间隙，避免装配时出现过盈卡滞；其次是法兰盘的厚度和锁紧螺母的旋合行程，要根据实际安装面板的厚度调整螺母的锁紧位置，确保安装后插头不会在面板上出现轴向窜动；还有插针的伸出长度和母端插孔的深度匹配，插合后要保证所有触点完全接触，同时插针根部的绝缘基座不能出现干涉，避免旋合时压坏绝缘件。

　　外层的金属壳体采用锌合金压铸成型，表面做了哑光镀镍处理，既有足够的结构强度，能承受日常插拔时的磕碰，也有不错的抗电磁屏蔽效果，能减少外界电磁干扰对内部传输信号的影响，在有弱电磁干扰的工业现场使用时，不需要额外增加屏蔽层处理。尾部的线夹部分采用橡胶密封结构，接好线之后拧紧尾部的压紧螺帽，就能把线缆外皮夹紧，既能防止线缆被拉扯时焊点脱落，也能实现基础的防尘防泼溅能力，满足日常室内设备或者带简单防护的户外设备的使用要求。

　　在做设备结构布局时，要注意给插头的插拔预留足够的操作空间，插头轴线方向至少要留出比插头总长长30mm的空间，方便手部操作旋合螺套，周边15mm范围内不要布置其他突出的部件，避免插拔时手部被磕碰。另外这类连接器的公母端是有定位防呆设计的，建模时要把定位凸台和凹槽的位置做准确，避免装配时出现插反的情况，导致触点错位顶弯插针。

　　很多新手工程师在建模时容易忽略插头尾部的线缆弯曲半径，这个规格的连接器适配的线缆外径一般在6-8mm，建模时要保证线缆出线位置有至少3倍线缆外径的弯曲空间，避免线缆过度弯折导致内部芯线断裂，影响设备的长期运行可靠性。还有安装法兰上的两个固定螺丝孔，建模时不要把孔位做在设备内部的加强筋或者其他结构件的位置上，不然装配时螺丝无法拧入，会导致整个安装结构失效。
