适配螺旋风车甲板安装的导轨连接夹具

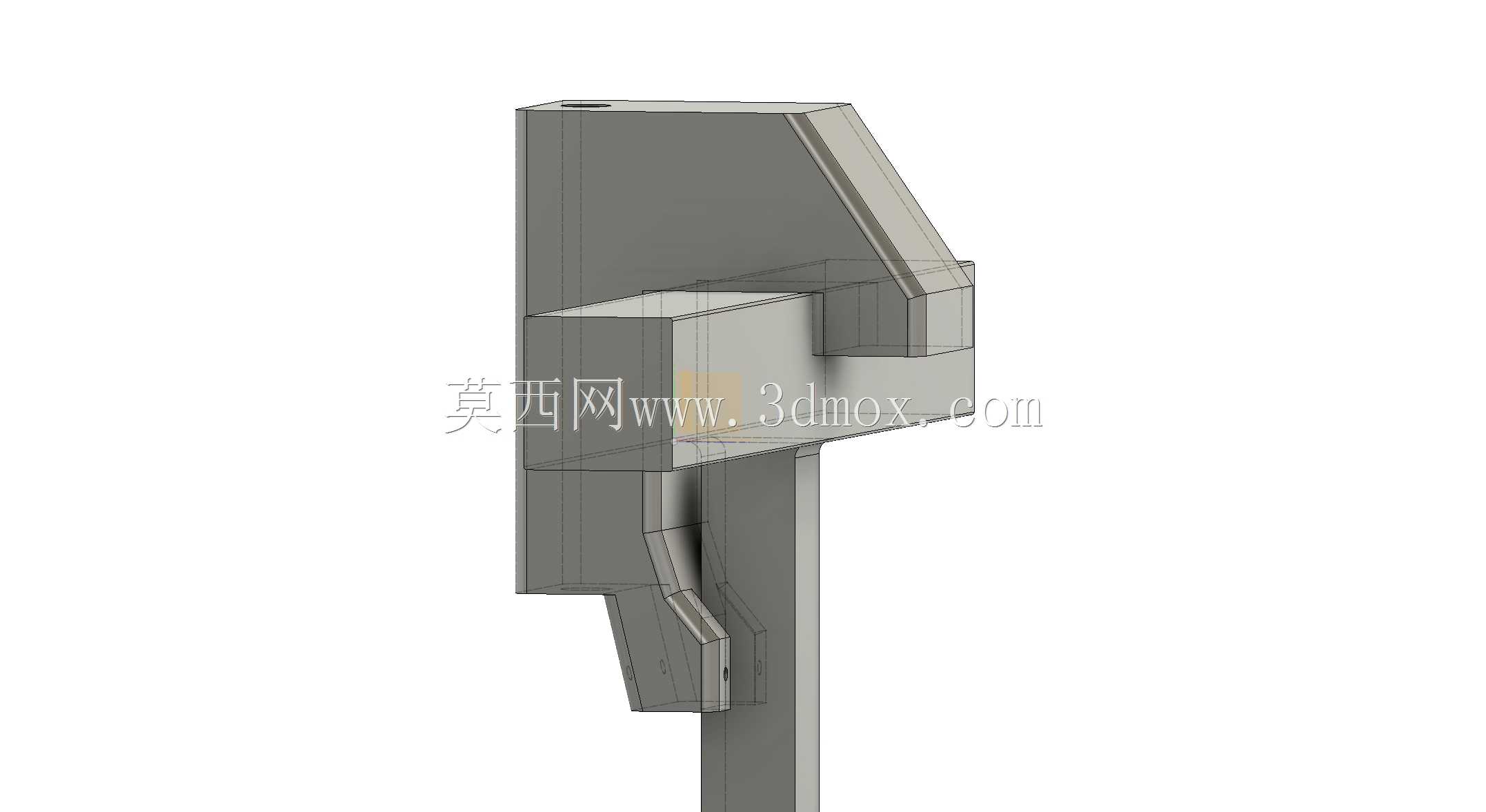

　　在户外小型风能装置的甲板布设场景中，这类导轨连接夹具承担着核心的定位与载荷传递作用，区别于常规的标准导轨压块，该结构针对螺旋风车这类存在小幅周向振动的外设做了适配性的结构优化，能够在户外长期受风载、温差形变的工况下保持连接可靠性，避免常规紧固件容易出现的松动、滑移问题。从结构功能来看，夹具整体采用一体化的弯折承力结构，上部的卡接槽完全匹配标准直线导轨的截面轮廓，安装时无需对导轨做额外的打孔加工，直接通过槽位卡合在导轨的安装基准面上，侧面的锁紧接触面做了微小的倾角处理，当锁紧螺栓施加预紧力时，夹具会产生微量的弹性形变，将导轨与安装基面牢牢压合，不会出现局部应力集中导致的导轨形变问题。下部的延伸连接臂专门预留了适配拉链接驳的孔位结构，

　　这些孔位的位置精度控制在0.1mm以内，既可以穿设标准规格的扎带、连接锁链，也可以通过配套的紧固件直接对接螺旋风车的安装基座，孔位周边做了加厚的加强筋处理，能够承受风车运行时产生的周期性径向拉力，避免孔位开裂导致的连接失效。设计思路上没有采用市面上常见的分体式压块结构，而是选择一体化铣削成型的结构方案，省去了分体零件之间的装配间隙带来的精度损失，夹具与导轨接触的内侧面做了表面粗糙度处理，摩擦系数控制在合理区间，既保证锁紧时不会划伤导轨的安装基准面，又能提供足够的静摩擦力抵抗外设的滑移趋势。安装边界方面，夹具的整体外轮廓尺寸经过优化，卡入导轨后突出导轨上表面的高度控制在较低范围，不会干涉导轨上滑动部件的正常行程，

　　侧面的突出宽度也预留了足够的扳手操作空间，安装时不需要特殊的定制工装，使用常规的内六角扳手即可完成锁紧操作，单个夹具的锁紧力可以满足单台小型螺旋风车的固定需求，实际布设时可以根据风车的重量、当地的平均风速选择单夹具或者双夹具对装的方案，适配不同的载荷等级。考虑到户外使用的场景，夹具的壁厚做了均匀化处理，最薄的承力部位厚度也满足长期疲劳载荷的强度要求，不会因为长期的风振出现结构断裂，连接臂的弯折角度经过反复校核，刚好让下部的连接孔位处于螺旋风车安装的最佳受力角度，避免安装后出现额外的倾覆力矩，减少导轨承受的附加载荷，延长整套导轨系统的使用寿命。在实际的改装场景中，这类夹具也可以灵活适配其他需要在导轨上加装的外设，比如传感器支架、小型走线槽、限位挡块等，只需要根据外设的安装孔位调整下部连接臂的尺寸即可，具备很强的改装适配性，不需要重新设计整套连接结构，能够大幅缩短小型外设加装的设计与加工周期。
