Kossel并联结构设备金属支撑安装件

　　这套金属支撑安装件主要服务于三角洲结构的并联运动设备，也就是常说的Kossel构型设备的整机框架搭建环节，在桌面级并联运动加工、增材制造设备的组装场景中，这类支架是承担垂直型材与运动模组连接的核心受力构件。从实际装配逻辑来看，这类支架需要同时对接三根垂直布置的线性导向型材，以及每根型材上配套的滑动运动模组，还要兼顾端部张紧机构、走线固定座、限位触发片的安装点位，是整个设备框架定位精度的基础保障零件。

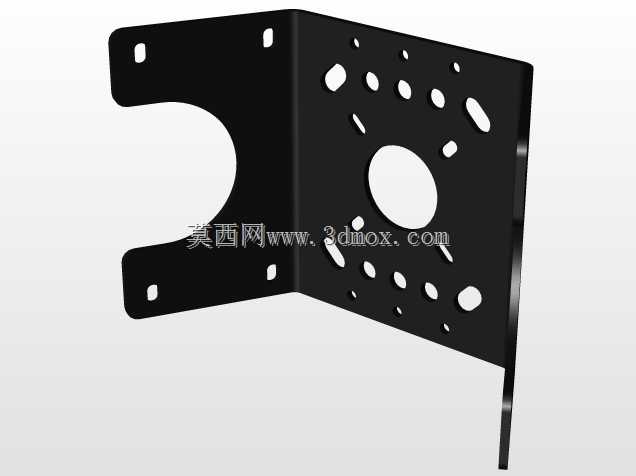

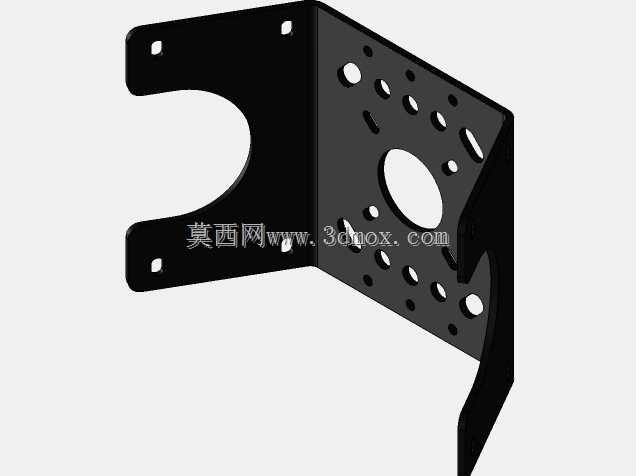

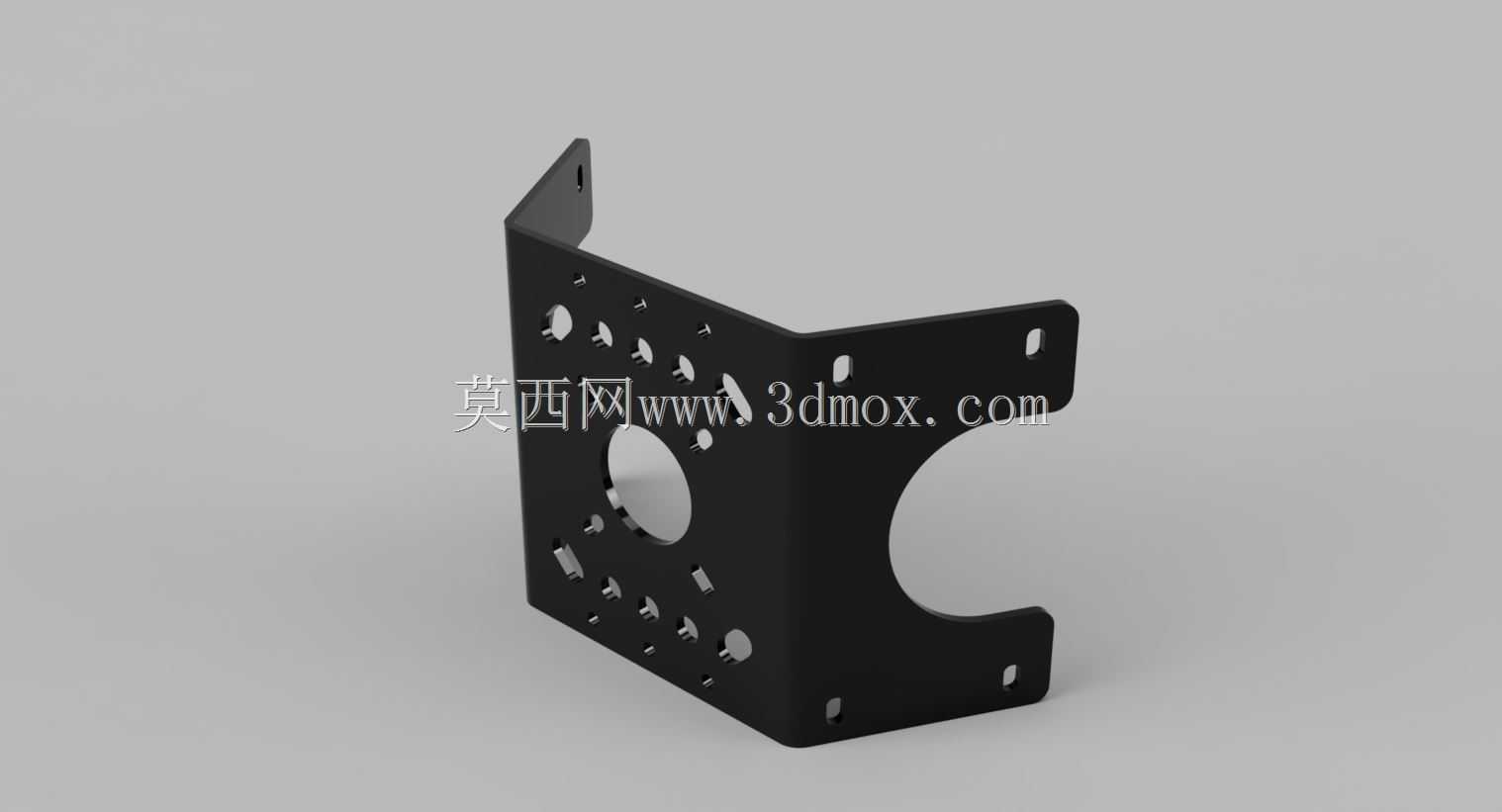

　　从结构设计的角度拆解，每片支架都采用了折弯成型的钣金结构，主体弯折角度匹配并联设备120度均分的框架布局，折弯边上预留的多组安装孔位，分别对应不同截面尺寸的欧标铝型材安装槽，孔位间距严格遵循铝型材的槽口中心距标准，不需要额外打孔就能直接用T型螺栓完成锁紧固定。支架上预留的半圆避让缺口，是为了匹配导向轴或者同步带轮的安装空间，避免支架装配后和运动部件产生运动干涉，缺口的边缘做了小尺寸的倒角处理，既可以去除钣金冲压后的锐边，也能在装配导向部件时起到导向引入的作用，降低现场装配的对位难度。

　　在安装边界的设计上，这套支架的整体外轮廓尺寸完全适配常见的2020、2040截面铝型材搭建的Kossel设备框架，支架的折弯边高度控制在不会超出型材外轮廓的范围，不会额外增加设备的整体占地尺寸，支架上的长圆孔设计预留了±2mm的位置调整余量，装配时可以微调每根垂直型材的平行度，抵消型材切割长度误差、端面垂直度误差带来的装配偏差，保证三根垂直导向件的同轴度、平行度满足运动模组的运行要求。支架上分布的小孔位，分别对应限位开关安装、同步带惰轮固定、线材理线夹固定的需求，不需要用户在型材上额外钻孔攻丝，就能完成所有周边附件的固定，大幅降低整机组装的加工门槛。

　　从实际使用的受力角度分析，这类支架需要承受垂直型材的支撑力、运动模组高速往复运动带来的交变冲击力，还有同步带张紧时产生的持续侧向拉力，所以板材的折弯圆角、孔位边缘都做了应力释放的结构处理，避免长期受力后出现钣金变形、孔位开裂的问题。支架表面做了黑色氧化或者喷塑处理，既可以提升金属件的防锈能力，也能和常见的黑色工业铝型材外观保持统一，不会出现突兀的视觉效果。

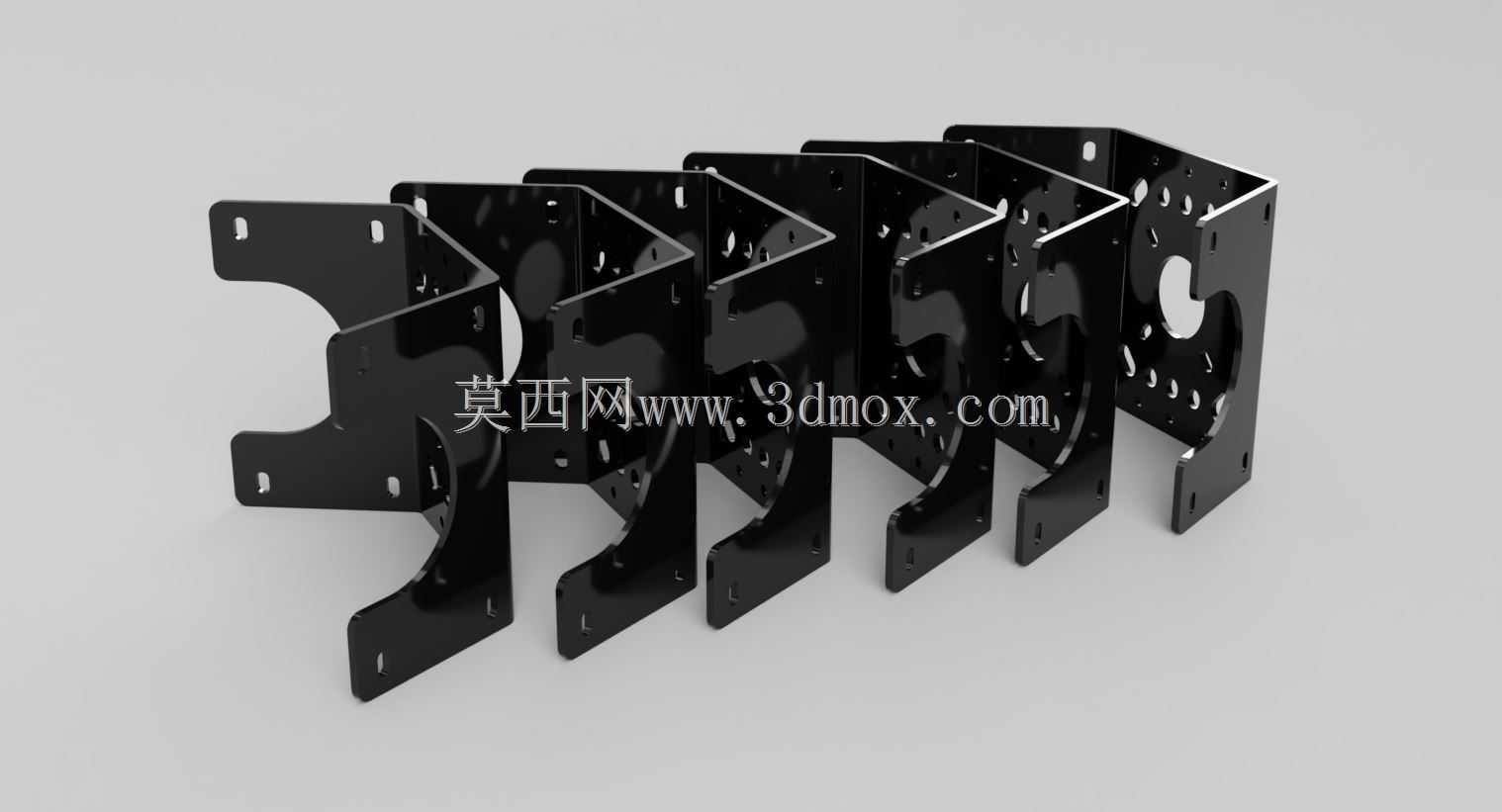

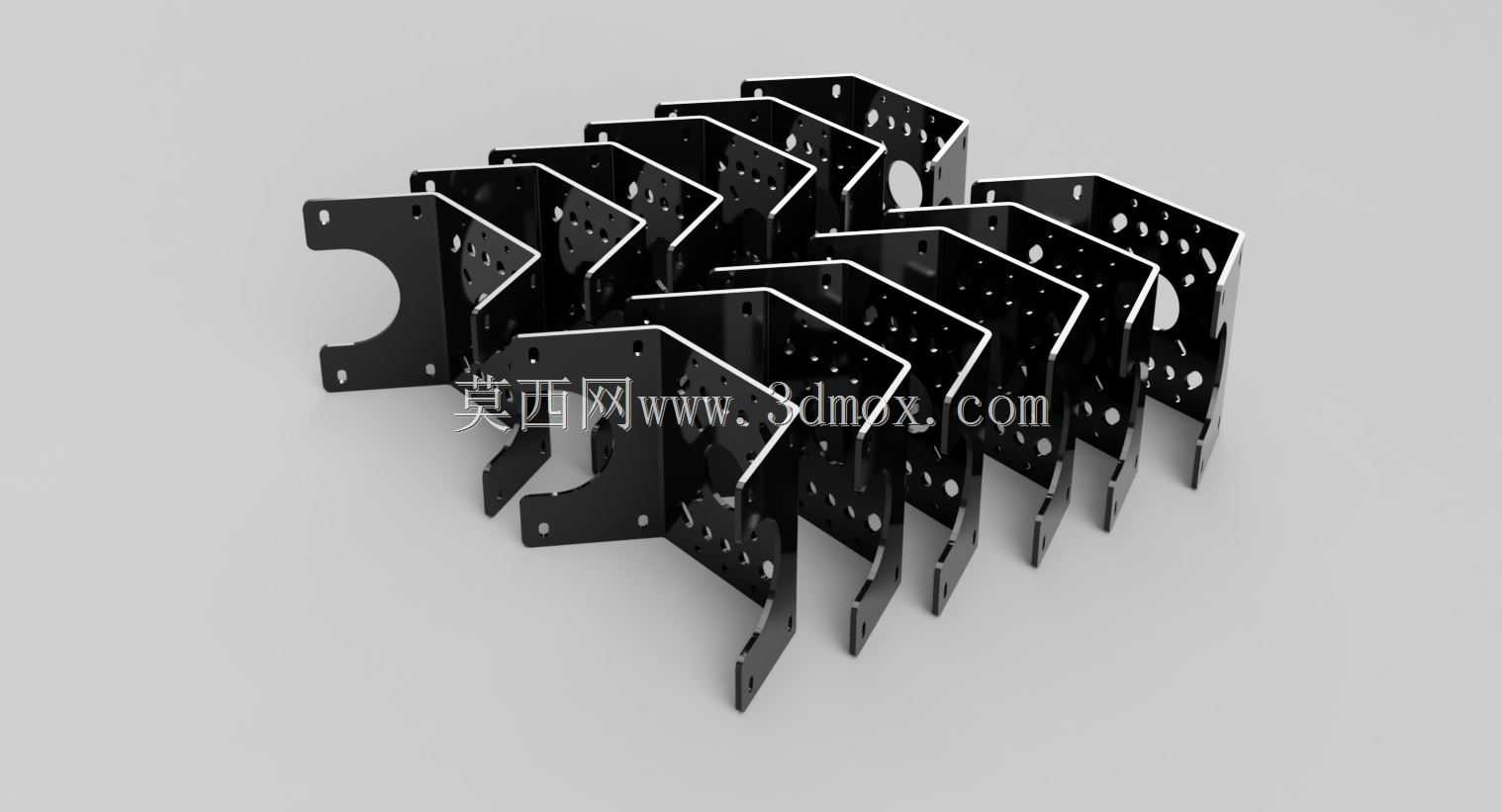

　　在实际设备组装场景中，这类支架一般分为上下两组，分别布置在垂直型材的顶端和底端，底端支架承担整个框架的支撑定位，还要对接底部的加热平台、电控安装板的固定点位，顶端支架主要承担同步带张紧机构、顶部走线的固定，上下支架的孔位完全同轴对应，装配时只需要将型材插入支架的定位边，锁紧螺栓就能完成框架的主体定位，不需要额外制作工装来保证型材的位置精度。很多DIY组装或者小批量生产Kossel构型设备的场景中，这类预制的钣金支架可以替代自行切割钻孔的角件连接方式，大幅缩短组装周期，同时避免自行加工带来的孔位偏差、角度偏差问题，保证设备组装完成后运动机构的运行精度，减少因为框架定位不准导致的运动卡顿、打印或者加工精度超差的问题。

　　另外，支架上预留的多余备用孔位，也给用户的二次改装留下了空间，比如加装自动调平传感器、加装耗材断料检测模块、加装侧挂的料架固定座时，都可以利用备用孔位直接固定，不需要对支架做二次加工。支架的板材厚度选择也经过了受力校核，在保证整体结构刚性的前提下，尽可能控制零件重量，不会给底部框架带来额外的负重，也不会因为零件过薄导致锁紧螺栓时出现板材变形的问题。
