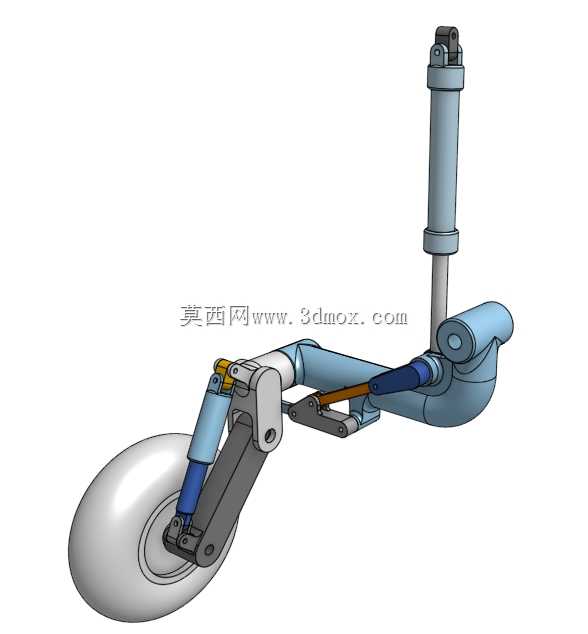

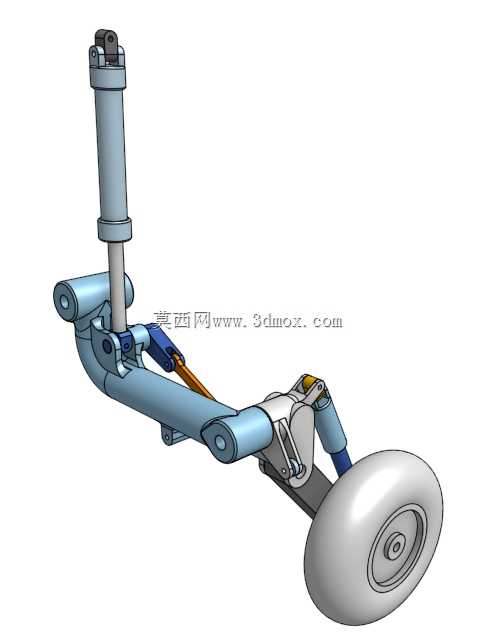

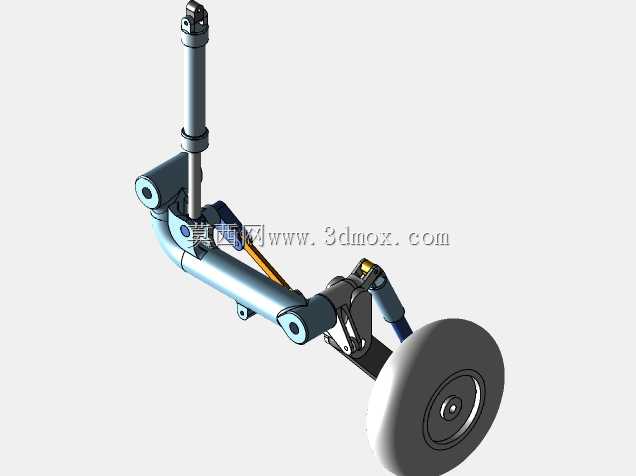

战机前三点式单轮起落架结构设计

该起落架结构适配轻型喷气式战机的前起落架安装场景，是战机地面滑行、起降阶段承载机身载荷、吸收冲击能量的核心航空构件，主要承担地面滑跑阶段的方向控制、起降过程的垂直冲击缓冲、停机状态下的前部机身支撑作用，可在战机着陆瞬间将地面传递的巨大冲击动能通过缓冲结构耗散，避免刚性冲击传递至机身结构造成机载设备损伤或机身结构疲劳破坏，同时在地面滑跑阶段配合转向机构实现战机的地面转向操控，满足战机在跑道滑行阶段的方向调整需求。从功能特性来看，该结构集成了油气式缓冲支柱、扭力臂连杆、收放作动筒、单轮安装支架、锁止机构多个功能单元，缓冲支柱采用内外筒嵌套设计，内部填充高压气体与阻尼油液，通过油液流经阻尼孔的粘滞阻力与气体压缩的弹性变形共同实现冲击能量的吸收与耗散，可有效降低着陆瞬间的冲击峰值；扭力臂组件用于连接缓冲支柱内外筒，避免内外筒发生相对转动，保证机轮始终保持正确的航向角度，同时不影响缓冲支柱的轴向伸缩动作；收放作动筒采用液压驱动形式，可在战机起飞后带动整个起落架绕转轴转动收入机身内部舱段，减小飞行过程中的气动阻力，着陆前则推动起落架放下并通过锁止机构完成位置锁定，保证着陆承载时的结构刚性。设计思路上围绕航空构件轻量化与高可靠性的核心需求展开，整体采用桁架式承力布局，主承力臂采用变截面箱型结构设计，在保证结构强度、抗疲劳性能满足大冲击载荷承载要求的前提下，尽可能去除非承力区域的材料冗余，降低整体结构重量；各铰接点均采用带自润滑衬套的铰接结构，减小相对转动过程中的摩擦阻力，同时提升构件的使用寿命，降低日常维护频次；作动筒与主承力结构的连接点位置经过多轮动力学仿真优化，保证收放过程中作动筒的推力输出曲线平稳，无卡滞、死点问题，收放动作顺畅无干涉。外形尺寸与安装边界方面，该起落架整体沿缓冲支柱轴向的总伸展长度适配战机前部机身的起落架舱容尺寸，收起状态下整体绕转轴转动后可完全纳入机身下部的起落架舱内，无突出机身气动外形的结构部分；机轮采用单轮布局，轮径尺寸适配轻型战机的前部承载需求，轮胎宽度与主承力臂的横向安装尺寸匹配，收放过程中机轮与舱壁、周边结构预留足够的安全间隙，避免收放动作中出现结构磕碰；上部安装交点采用双耳片铰接结构与机身承力框连接，安装孔位的同轴度、位置度公差满足航空构件的装配精度要求，可直接与对应机型的机身承力结构完成装配对接，锁止机构的接口位置与机身舱内的锁座位置完全匹配，放下后可实现可靠锁止，不会在承载过程中出现意外收起的风险。
