一体化工业污水处理成套设备结构模型

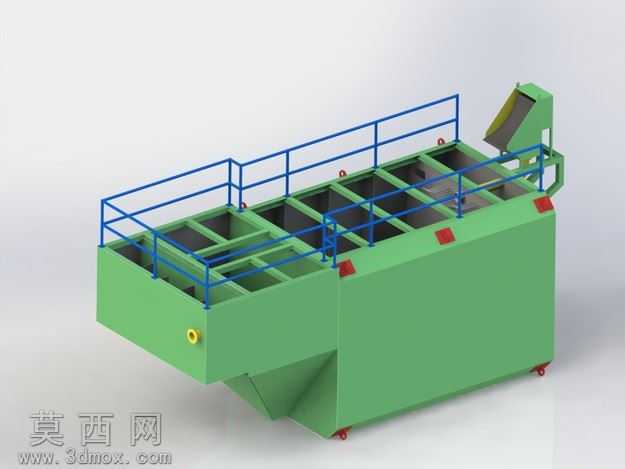

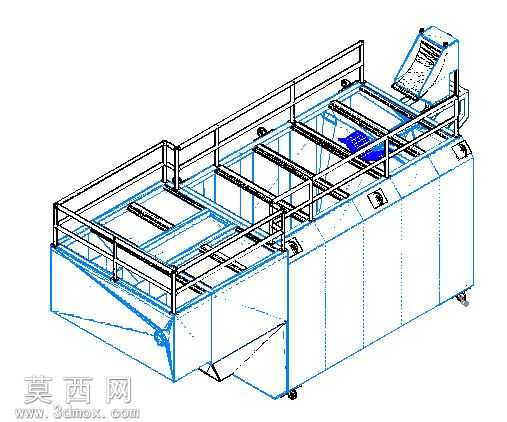

本模型为一体化工业污水处理成套设备的三维结构设计成果，建模过程中采用自底向上的装配设计思路，先完成各功能子部件的独立建模再进行整体装配约束，完整还原了设备的真实结构比例与功能布局。模型主体为长方型密封槽体结构，槽体内部通过多道隔板划分出不同的水处理功能舱段，各舱段的连通位置、导流结构均按照水处理工艺的流道要求进行精准建模，确保内部流场走向符合污水处理的工艺逻辑。槽体顶部设置了带安全护栏的操作检修平台，护栏采用标准工业防护栏的结构形式，包含横杆、竖杆与底部踢脚板结构，平台预留了对应各舱段的检修开口位置，方便后期运维操作。设备端部集成了控制操作柜体，柜体的倾斜操作面板、内部元器件安装位、走线槽结构均做了细致还原，柜体与槽体的连接固定结构也完整呈现。槽体底部设置了可调式支撑脚轮与固定支脚组合结构，既满足设备短距离移位调整的需求，也可在就位后通过固定支脚实现稳定支撑。材质渲染方面，槽体主体采用哑光不锈钢材质表现，还原工业水处理设备常用的耐腐蚀材质特性，护栏部分采用金属银灰质感材质，操作柜体采用浅灰色工业喷塑材质，脚轮采用黑色橡胶与金属支架组合材质，各部件材质区分清晰，渲染效果贴近真实工业设备的视觉质感。建模过程中对各部件的装配间隙、连接焊缝位置、安装孔位都做了符合机械设计规范的处理，所有结构均满足实际生产加工的工艺可行性，可直接用于设备方案展示、结构校核、工艺布局模拟等场景，能够直观呈现一体化污水处理设备的整体构造与功能分区，为环保水处理项目的方案沟通、结构优化提供精准的三维可视化参考。
