500g可可粉罐吹塑成型模具设计

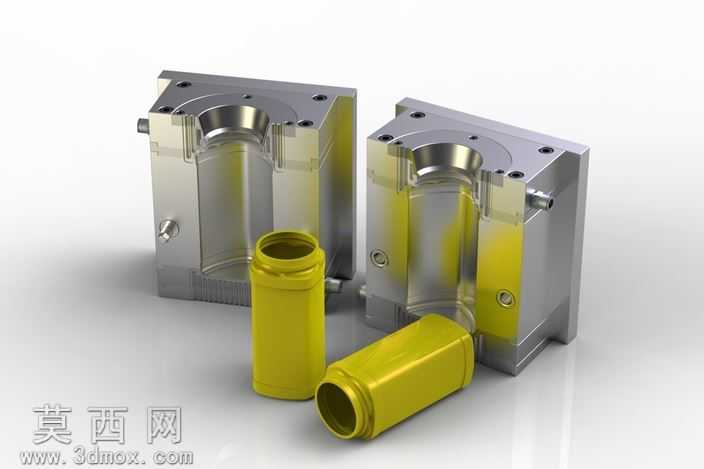

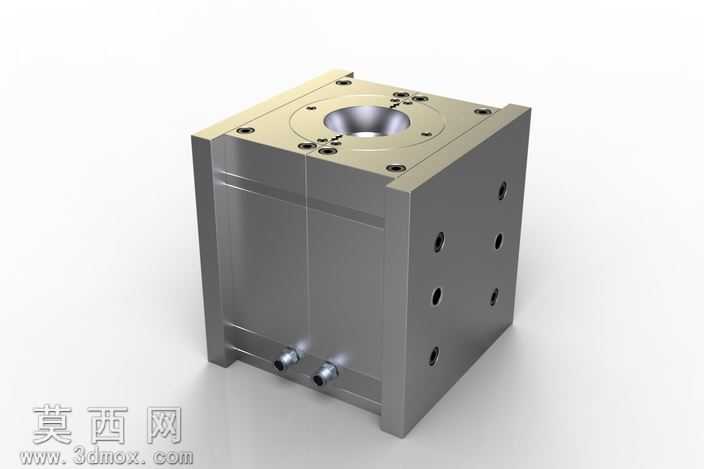

本套模型为500g规格可可粉包装罐的吹塑成型模具，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循吹塑工艺的成型逻辑，对模具的开合模行程、型腔贴合精度、冷却回路布局都做了完整的参数化约束。模型完整还原了模具的分体式型腔结构，两个半模对合后可形成与目标罐体完全匹配的成型空腔，型腔曲面经过连续曲率优化，能够保证吹塑过程中塑料型坯均匀延展，避免出现壁厚不均、局部缺料的成型缺陷。材质表现上，模具主体采用金属钢材质渲染，还原了模具钢经精加工后的金属光泽与表面质感，型腔内壁做了高光抛光效果的材质处理，对应实际生产中模具型腔的镜面抛光要求，能够有效降低吹塑脱模阻力，同时保证成型后的塑料罐体表面光滑无划痕；配套展示的成品罐体采用亮黄色食品级塑料材质，还原了HDPE塑料的半哑光光泽质感，清晰呈现出罐体的螺纹瓶口、瓶身直段、底部过渡的完整结构。结构设计上，模具设置了精准的定位销孔与锁紧结构，保证合模时的对位精度，侧面预留了冷却水道接口与吹气口安装位，完全匹配实际吹塑设备的安装接口标准，分型面设置在罐体的对称中心线上，最大程度降低合模飞边的产生概率，减少后续修边工序的工作量。设计过程中充分考虑了吹塑工艺的排气需求，在型腔的边角位置预留了微小的排气间隙结构，避免吹塑时型腔内窝气导致的罐体表面凹坑、成型不饱满问题，同时针对罐体的螺纹瓶口位置做了局部镶件结构设计，便于后续根据瓶口规格变化快速更换镶件，提升模具的通用适配能力。整套模型的装配关系完整，所有零部件的配合公差经过合理校验，既满足结构展示需求，也可作为同类食品包装罐吹塑模具设计的参考方案，帮助设计人员快速理解中小型包装容器吹塑模的结构布局与工艺设计要点。
