多层板结构精密注塑模具三维设计

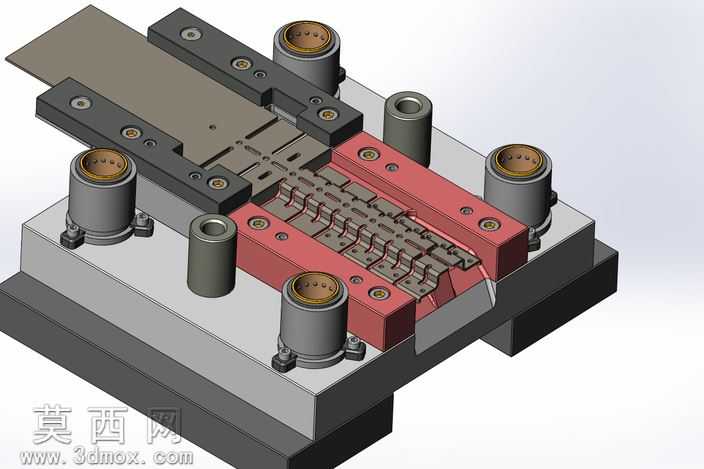

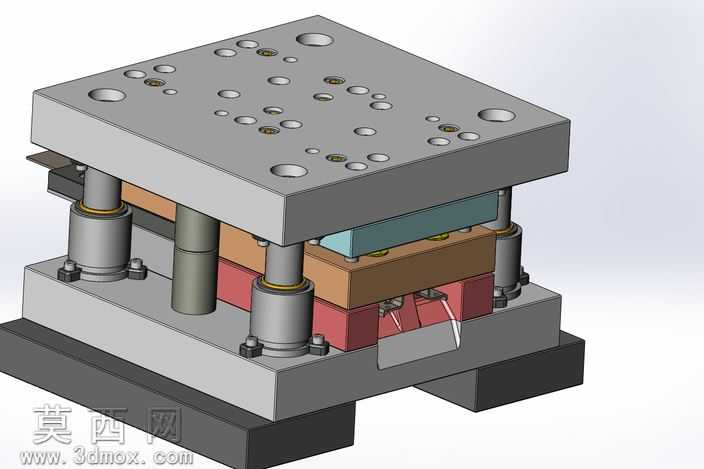

本作品为采用三维参数化建模完成的精密注塑模具设计，建模过程遵循注塑模具设计的通用规范，完整还原了标准模架的多层板堆叠结构。建模阶段首先搭建模具的整体装配框架，依次完成上模座板、定模板、动模板、支承板、垫块、下模座板的基体建模，各板件上的安装孔、定位孔、冷却水道过孔均按照实际加工位置精准排布，孔位同轴度、板件平行度均在建模阶段通过几何约束完成校验，保证各部件装配无干涉。模型中完整构建了导柱导套导向组件，四根对称布置的导柱与对应导套采用间隙配合约束，还原了模具开合模过程中的精准导向功能，导柱端部的倒角结构、导套的密封槽细节均做了精细化还原，同时对各板件间的连接螺栓、定位销做了参数化建模，螺栓的螺纹段、光杆段、头部尺寸均符合标准件规格，可直接用于后续的工程图导出。模具的成型核心区域，分别构建了型腔镶块与型芯镶块，镶块与模板的安装定位采用台阶式定位结构，保证成型部件的装配精度，同时在动模侧设计了顶出机构的安装空间，预留的顶针过孔位置与成型件的顶出点位一一对应。材质渲染阶段，针对不同部件赋予了差异化的材质属性：模座板类零件采用调质钢材的哑光金属质感，导柱导套采用淬火轴承钢的亮面金属质感，成型镶块采用模具钢的细腻磨砂金属质感，不同功能的板件采用差异化的配色区分，便于快速识别各层结构的功能。设计过程中充分考虑了模具的实际生产需求，各部件的壁厚、安装空间均符合注塑机的安装参数，开合模行程通过装配体的运动仿真校验无卡滞，冷却水道的排布避开了顶针孔与螺栓孔，保证模具生产时的冷却效率，整体结构紧凑合理，可作为同类注塑产品模具设计的参考方案，也可用于模具结构教学的演示案例。
