两爪式轴承拆卸拉拔工具结构设计

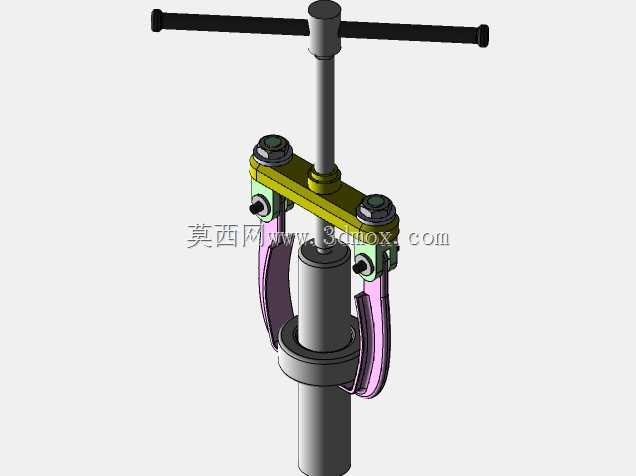

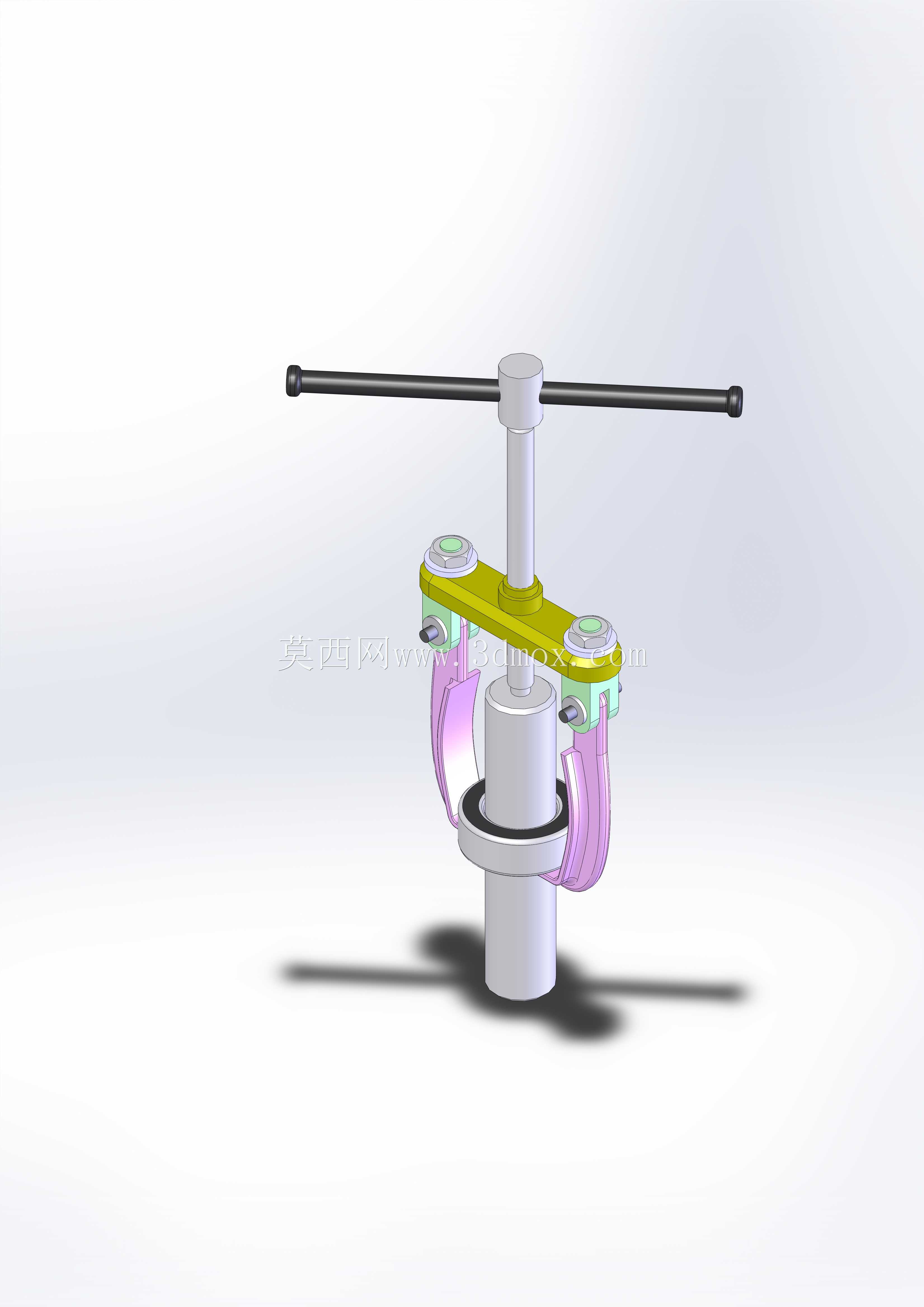

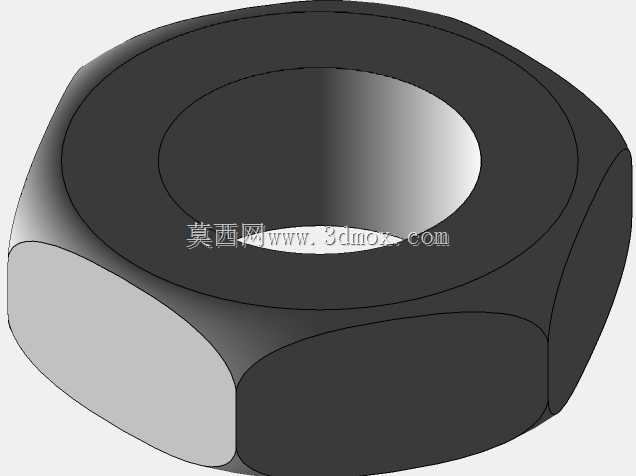

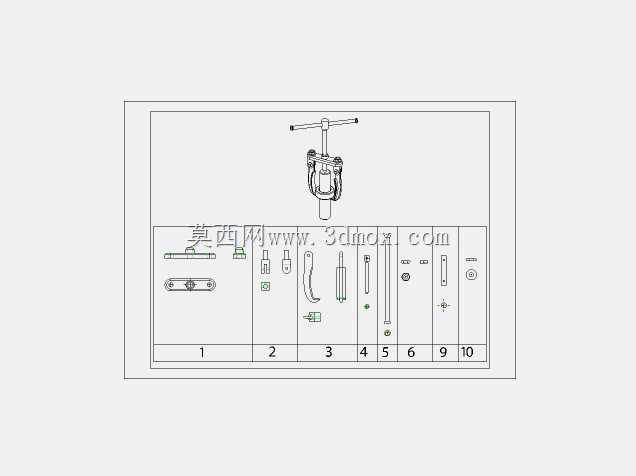

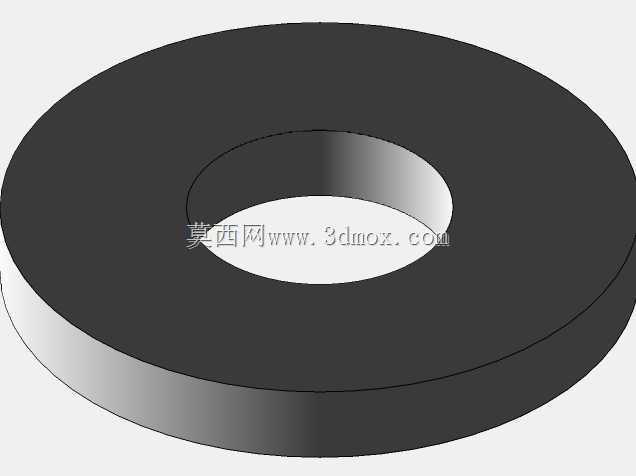

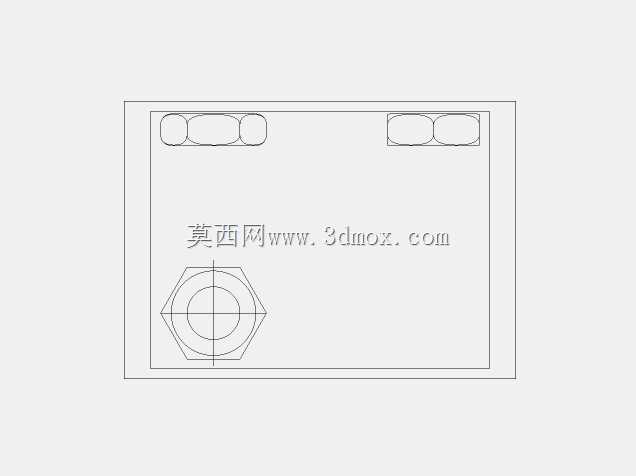

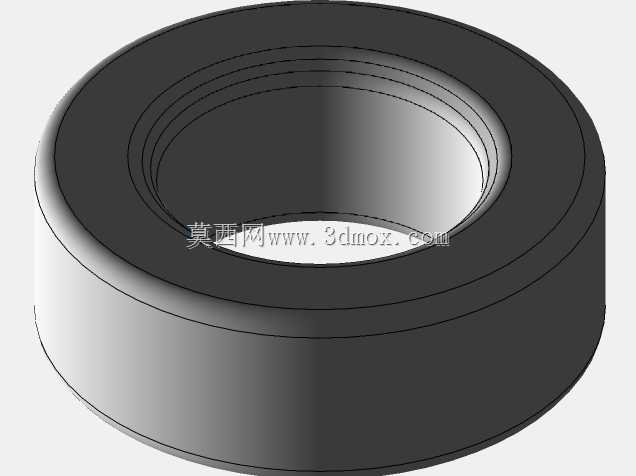

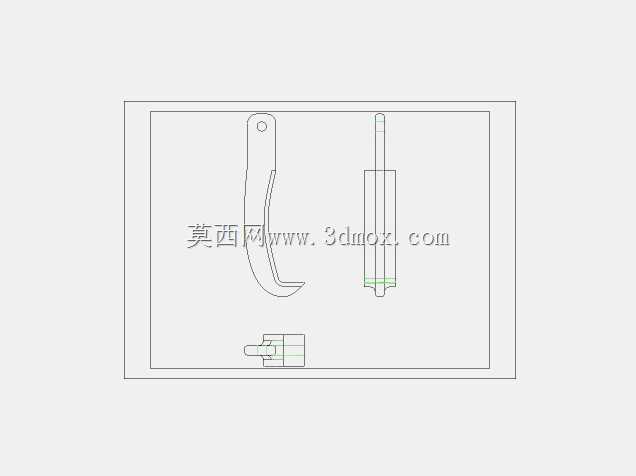

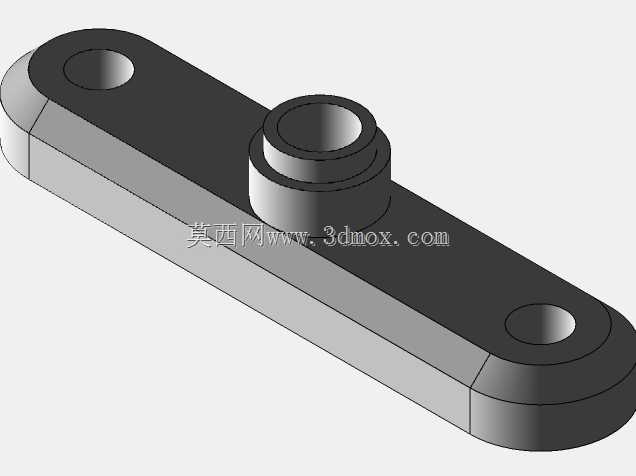

这款两爪式轴承拉拔工具是面向设备运维、机械维修场景设计的专用拆卸器具，主要解决过盈配合安装在轴类零件上的轴承、轴套、齿轮等环形零部件的无损拆卸需求，广泛应用于机修车间、设备维保站点、生产线运维班组的日常作业中，能够避免传统敲击拆卸带来的轴件损伤、轴承碎裂、配合面变形等问题，大幅降低拆卸作业的操作难度与零件损耗率。从功能特性来看，该工具采用对称双勾爪布局，搭配顶部横向旋转施力杆与中心顶升螺杆结构，作业时将两个勾爪牢固卡合在待拆卸轴承的外圈下端面，保持中心螺杆的轴线与待拆轴的轴线完全重合，通过转动横向施力杆带动中心螺杆旋转，螺杆顶端顶紧轴的端面后持续进给，利用螺旋顶升的作用力平稳带动勾爪向上位移，从而将轴承从轴上均匀受力拉出，整个施力过程沿轴向线性传递，不会对轴和轴承产生径向偏载，能有效保护配合面的精度不受损伤。在设计思路上，这款拉拔器充分考虑了现场维修的操作便利性，横向施力杆采用贯穿式长杆结构，无需额外配套加力杆即可获得足够的操作力矩，操作人员可根据所需拆卸力的大小调整握持施力杆的位置，适配不同过盈量的轴承拆卸需求；勾爪部分采用弧形贴合设计，勾持端面做了加厚处理，能够在受力时均匀分散载荷，避免应力集中导致的勾爪变形或断裂，同时勾爪与横梁的连接位置预留了调节间距，可适配一定直径范围内的轴承拆卸需求，无需频繁更换勾爪配件即可覆盖多数常规尺寸轴承的拆卸作业。从安装边界与尺寸适配来看，该拉拔器的中心螺杆行程能够满足常规厚度轴承的拆卸拉出距离需求，两个勾爪的开合调节范围覆盖常见中小型深沟球轴承、圆锥滚子轴承的外径尺寸，整体结构紧凑，无需额外安装固定，作业时仅需手动调整勾爪位置卡紧待拆件即可开始操作，整体重量适中，单人即可完成携带与操作，无需多人配合作业，适合在空间受限的设备内部、拆装工位狭窄的场景下使用。工具的整体结构没有多余的复杂零部件，日常维护仅需定期在螺杆螺纹处涂抹润滑脂保证旋转顺畅即可，耐用性强，能够适应车间内多油污、多粉尘的复杂作业环境，长期使用也不易出现卡滞、结构失效等问题。
